Manuels Connexes pour ESAB WeldCloud Mobile
Sommaire des Matières pour ESAB WeldCloud Mobile

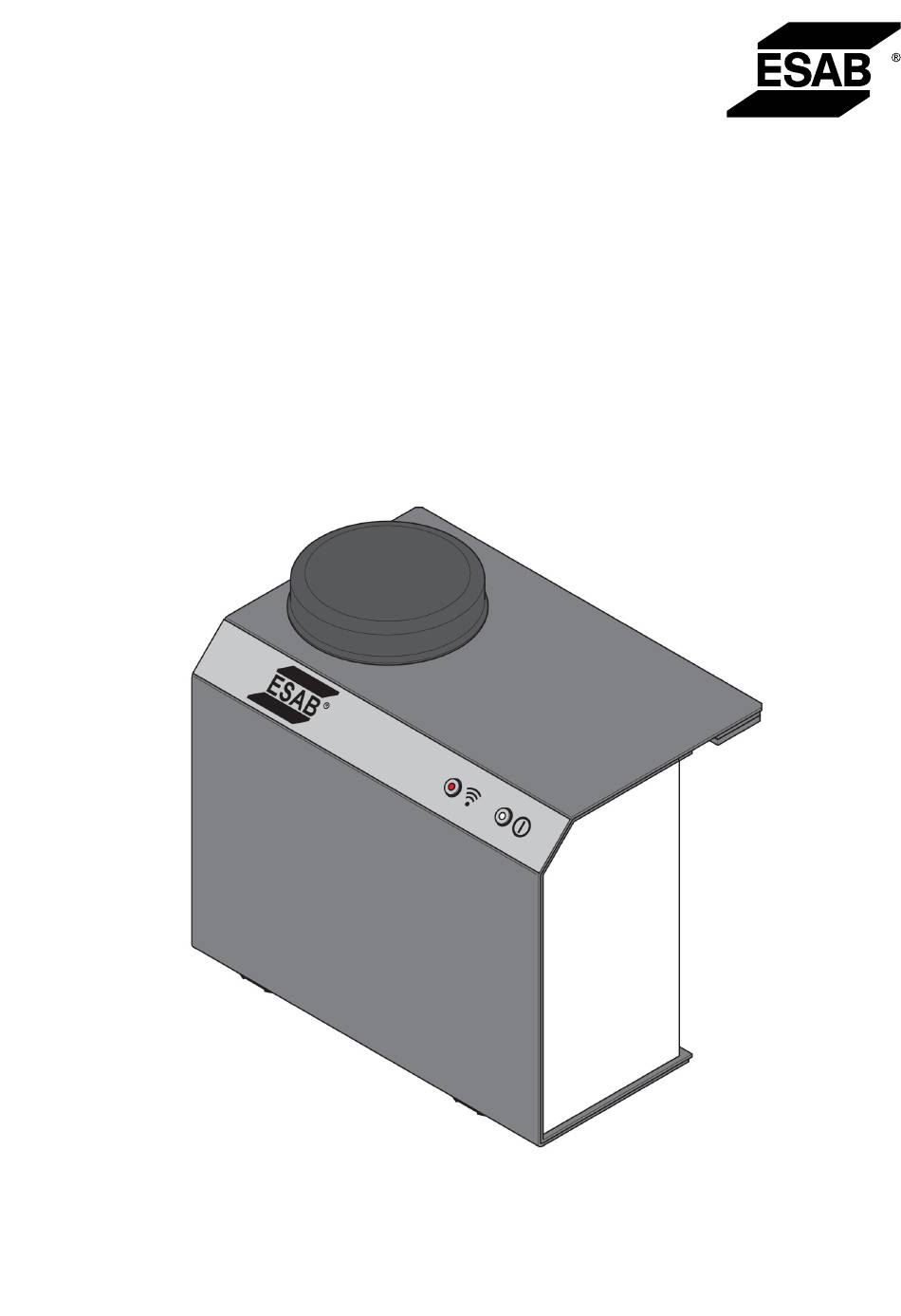

- Page 1 WeldCloud™ Mobile Manuel d’instructions Valid for: Serial no: 648-xxx-xxxx 0464 547 001 CA 20171106...
- Page 3 Raccords et appareils de commande ........... Séquence de démarrage ................ ENTRETIEN ....................Contrôle et nettoyage................COMMANDE DE PIÈCES DE RECHANGE ..........DIAGRAMME ......................RÉFÉRENCES POUR COMMANDE ..............ACCESSOIRES ....................Sous réserve de modifications techniques sans avertissement préalable. 0464 547 001 © ESAB AB 2017...
- Page 4 Mesures de sécurité Il incombe à l'utilisateur des équipements ESAB de prendre toutes les mesures nécessaires pour garantir la sécurité du personnel utilisant le système de soudage ou se trouvant à proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce type d'appareil.
- Page 5 • Protégez-vous les yeux et la peau. Utilisez un écran de soudage et portez des gants et vêtements de protection. • Protégez les personnes voisines par des rideaux ou écrans protecteurs. 0464 547 001 - 5 - © ESAB AB 2017...
- Page 6 Ne pas utiliser le générateur pour dégeler des canalisations. ESAB dispose d’un assortiment d'accessoires de soudage et d’équipement de protection personnelle. Pour obtenir des renseignements relatifs aux commandes, veuillez communiquer avec votre détaillant ESAB local ou visitez notre site Web. 0464 547 001 - 6 -...
- Page 7 Ethernet pour la connexion à un réseau local et à une unité de commande W8 ou un panneau de commande PEK. Les modes d'emploi peuvent être téléchargés dans d'autres langues à l'adresse suivante:www.esab.com 0464 547 001 - 7 - © ESAB AB 2017...
- Page 8 205 × 135 × 189 mm (8,07 × 5,31 × 7,44 po) Indice de protection IP23 Indice de protection Le code IP correspond à la classe de protection, c’est-à-dire au niveau d’étanchéité à l’eau ou à d’autres éléments. 0464 547 001 - 8 - © ESAB AB 2017...
- Page 9 Assurez-vous que rien ne vient couvrir ni bloquer l’antenne du WeldCloud™ Mobile. REMARQUE! L’adhésif Dual Lock nécessite 24 heures de contact à la surface de l’unité de commande W8 pour atteindre sa pleine résistance. 0464 547 001 - 9 - © ESAB AB 2017...
- Page 10 Dual Lock soient complètement montées. Installer le WeldCloud™ Mobile avec le panneau de commande PEK Communiquez avec votre centre de services pour obtenir des indications sur la configuration système qui vous concerne. 0464 547 001 - 10 - © ESAB AB 2017...
- Page 11 W8 ou au panneau de commande PEK Connecteur CAN femelle Sert à la communication avec l’unité du dévidoir ESAB Connecteur LAN 1 Port Ethernet 1 utilisé pour la connexion à l’unité de commande W8 ou au panneau...
- Page 12 Pour plus de détails sur l’unité WeldCloud™ et ses caractéristiques, reportez-vous au manuel d’instructions de WeldCloud™. Les manuels d'instruction et la liste des pièces de rechange sont disponibles sur Internet à l'adresse : www.esab.com 0464 547 001 - 12 - © ESAB AB 2017...
- Page 13 Contrôle et nettoyage Vérifiez régulièrement que l’unité de commande est en contact électrique avec la source d’alimentation, que les branchements sont sans défaut et correctement assurés. 0464 547 001 - 13 - © ESAB AB 2017...
- Page 14 Les pièces de rechange peuvent être commandées auprès de votre distributeur ESAB. Voir la quatrième de couverture de ce document. À la commande, mentionner le type de produit, le numéro de série, la désignation et la référence correspondant à...
- Page 15 DIAGRAMME DIAGRAMME 0464 547 001 - 15 - © ESAB AB 2017...
- Page 16 0740 800 203 Service manual W8 , Retrofit Mig 4004i WeldCloud™, WeldCloud™ Mobile Les manuels d'instruction et la liste des pièces de rechange sont disponibles sur Internet à l'adresse : www.esab.com 0464 547 001 - 16 - © ESAB AB 2017...
- Page 17 ACCESSOIRES ACCESSOIRES 0456 527 885 Control cable (connectors included) 0.45 m, 12 poles 0465 816 001 Ethernet cable (connectors included) 0.5 m industrial 0464 547 001 - 17 - © ESAB AB 2017...
- Page 18 ESAB subsidiaries and representative offices Europe THE NETHERLANDS North and South America SOUTH KOREA ESAB Nederland B.V. ESAB SeAH Corporation AUSTRIA Amersfoort ARGENTINA Kyungnam ESAB Ges.m.b.H Tel: +31 33 422 35 55 CONARCO Tel: +82 55 269 8170 Vienna-Liesing Fax: +31 33 422 35 44...
