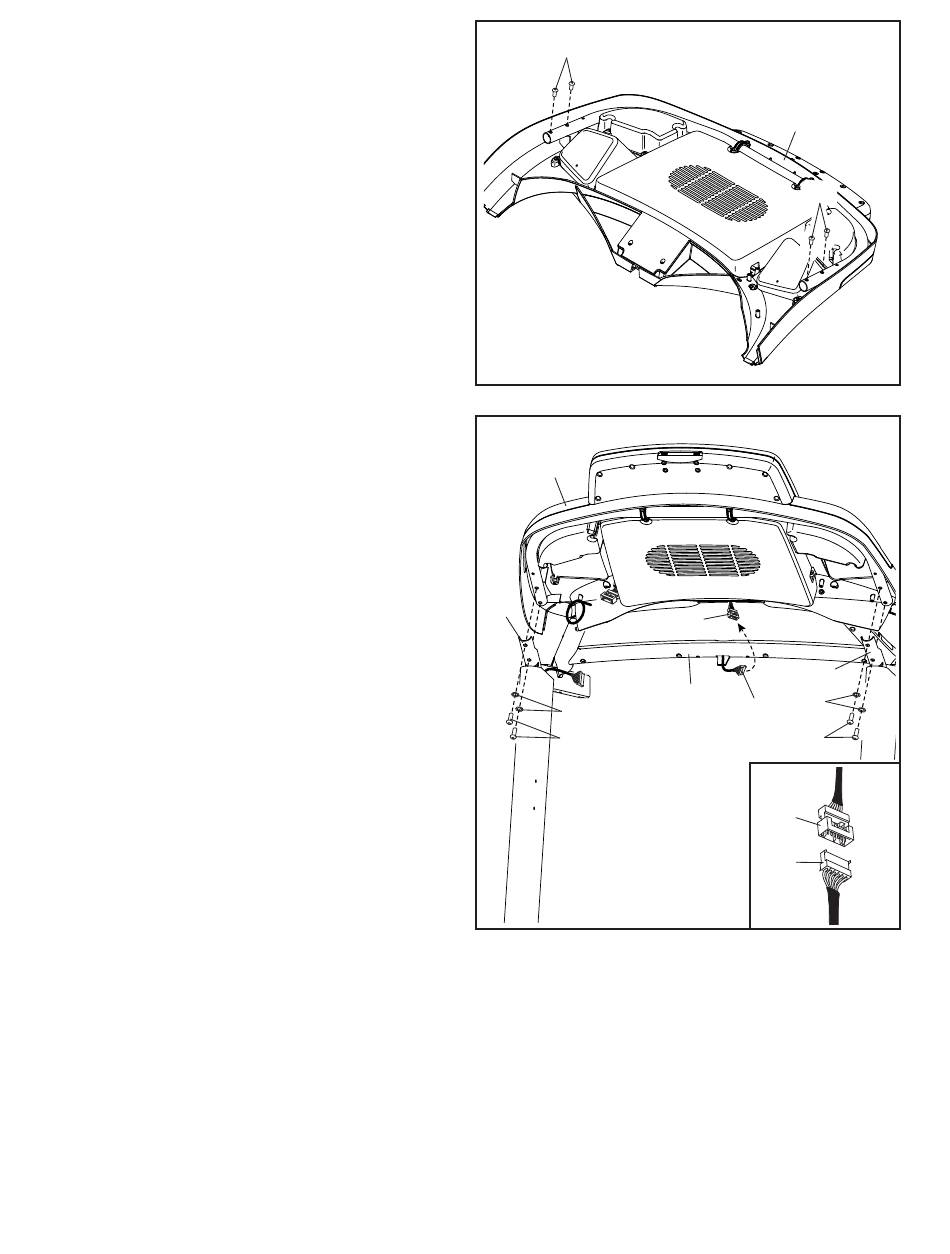

8. Déposez l'assemblage de la console (F) face
contre terre sur une surface douce qui ne risque
pas de rayer l'assemblage. Retirez les quatre
Vis de 1/4" x 1/2" (4) et mettez-les de côté.
9. Tenez l'assemblage de la console (F) près de la
Barre Transversale du Détecteur (93).
Référez-vous au schéma encadré. Branchez
les fils du détecteur cardiaque (G, H). Les
connecteurs doivent glisser facilement l'un
dans l'autre et s'enclencher en place. Si
ce n'est pas le cas, tournez un des connec-
teurs et essayez de nouveau. SI VOUS NE
BRANCHEZ PAS CORRECTEMENT LES
CONNECTEURS, LA CONSOLE RISQUE
D'ÊTRE ENDOMMAGÉE QUAND VOUS
L'ALLUMEREZ.
Posez ensuite l'assemblage de la console (F)
sur les supports des Rampes (86) ; ne coincez
aucun des fils.
Fixez l'assemblage de la console (F) à l'aide des
quatre Vis de 1/4" x 1/2" (4) retirées à l'étape 8
et de quatre Rondelles Étoilées de 1/4" (27) ; ne
serrez pas encore complètement les Vis.
8
4
9
F
86
27
4
11
F
4
G
86
93
27
H
4
G
H
