Notice d'installation
Sèche-linge «pompe à chaleur»
Maison individuelle
Risque d'incendie! Les modèles 12017 - 12019 comprennent le produit frigorigène R290 écologique mais inflam-
mable. Tenir ces modèles à l'écart de flammes nues, de sources de chaleur et/ou d'ignition, comme par ex., des bou-
gies allumées, des bâtonnets d'encens, des appareils de chauffage et autres.
Seul un personnel compétent est habilité à effectuer l'installation.
Toutes les étapes de travail doivent être effectuées et contrôlées dans l'ordre et intégralement.
Vérifier l'absence de dommages visibles sur l'appareil. Ne pas faire fonctionner un appareil endommagé.
Domaine de validité
La notice d'installation est valable pour les modèles suivants: 12011 - 12013, 12017 - 12019

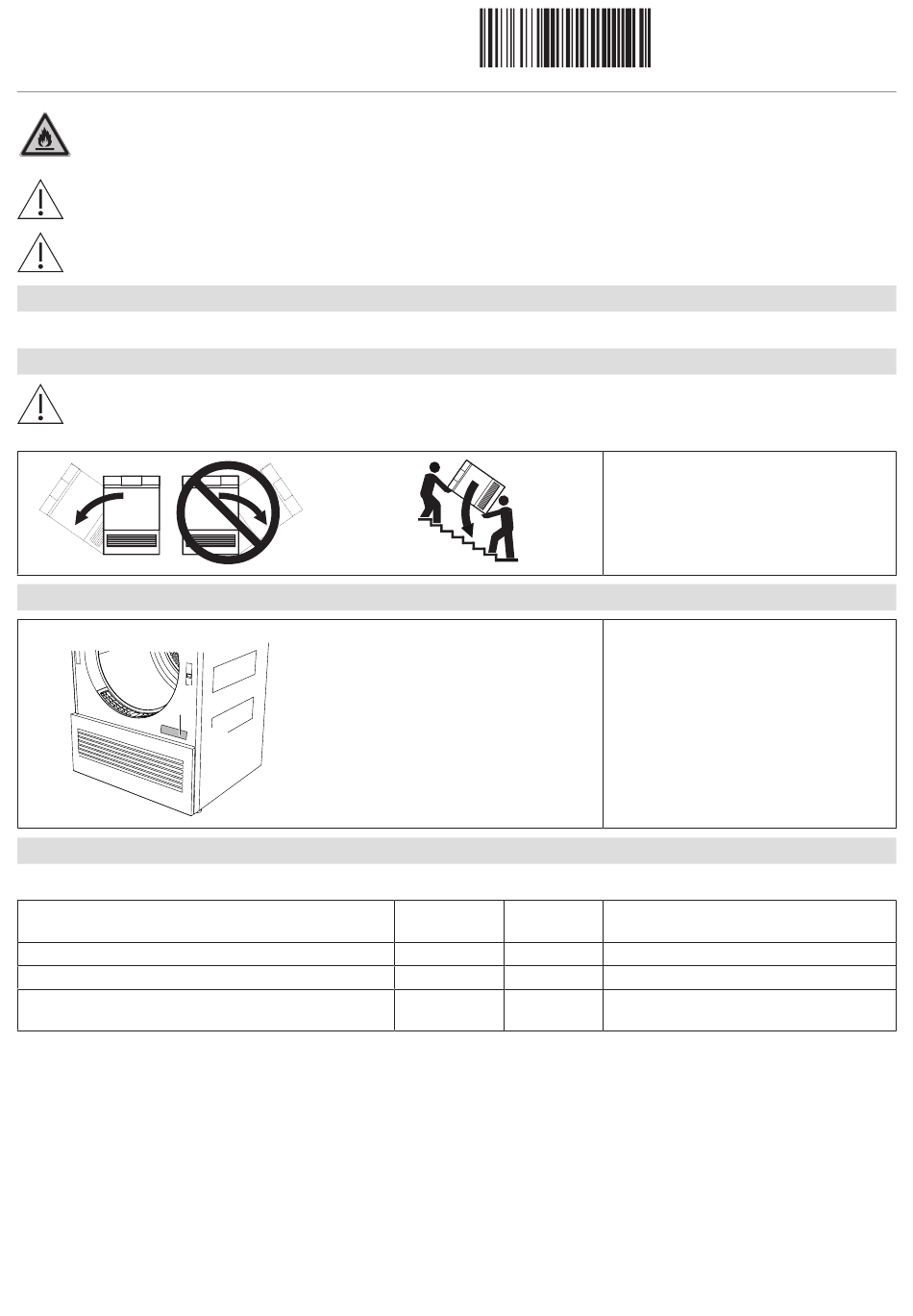

Transport
Cet appareil ne peut être transporté qu'à la verticale. Toute autre position entraîne un endommagement de l'appareil.
S'il est porté prudemment et sans secousses, l'appareil peut être basculé sur le côté gauche (appareil vu de face) de
90° maximum.
Plaque signalétique
1
Accessoires d'installation fournis
Les accessoires d'installation nécessaires se trouvent dans le tambour et dans l'emballage de l'appareil.
Désignation
Plaque d'installation (avec ruban adhésif double face)
Cache de colonne
Kit d'écoulement de l'eau de condensation (avec vis four-
nies)
1064354-07
N° d'article Nombre de
pièces
W40653 1
W55687 1
W56298 1
1
1064354-07
16.10.2020
▸
Ouvrir la porte de l'appareil.
– La plaque signalétique 1 se trouve
en bas à droite.
Voir étape d'installation
2. Positionner la plaque d'installation
2. Positionner la plaque d'installation
6. Raccorder l'écoulement de l'eau de
condensation
