Axis P1204 Guide D'installation
Manuels Connexes pour Axis P1204
Sommaire des Matières pour Axis P1204

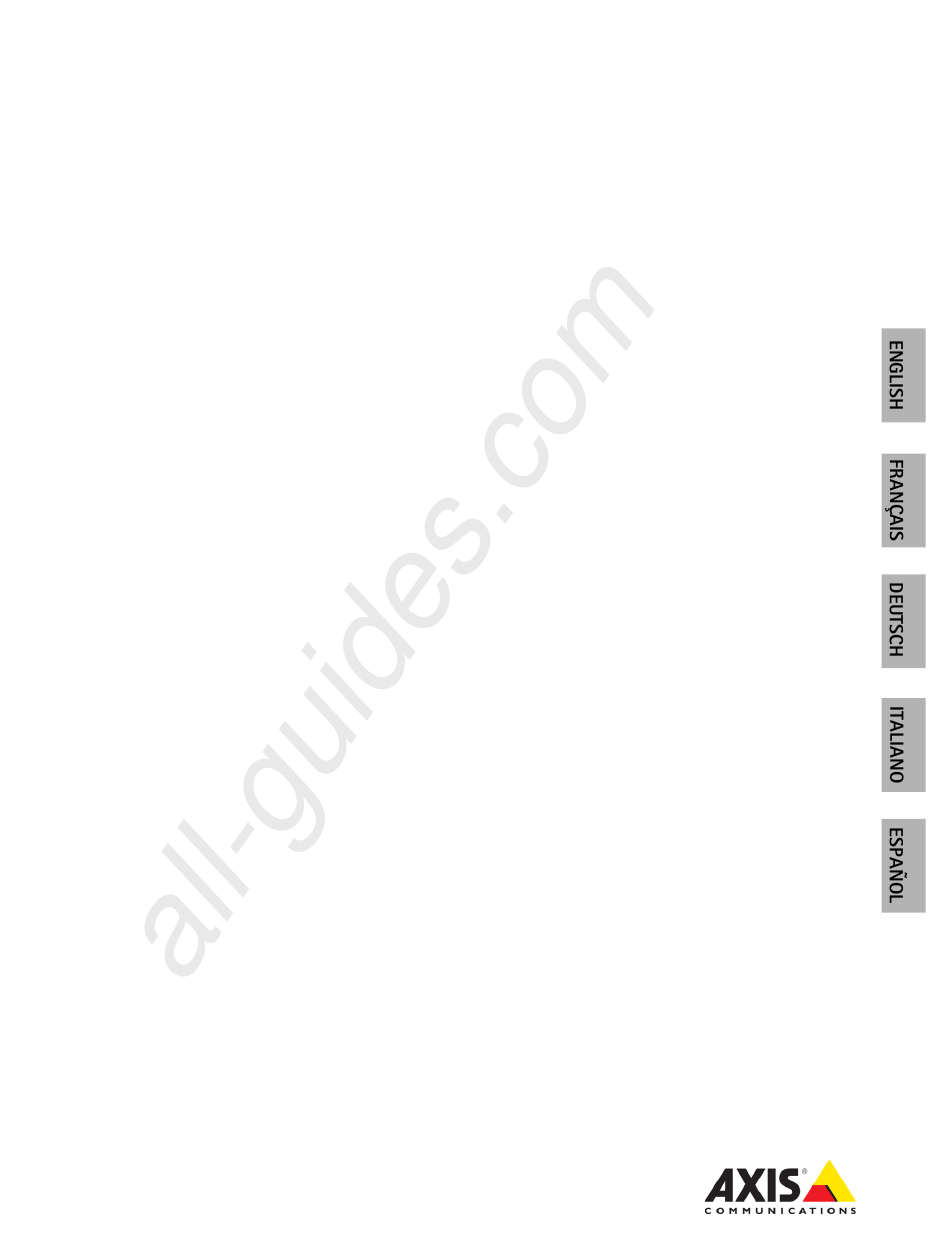

- Page 1 All manuals and user guides at all-guides.com INSTALLATION GUIDE AXIS P12 Network Camera Series AXIS P1204 Network Camera AXIS P1214 Network Camera AXIS P1214-E Network Camera...
- Page 2 • download user documentation and firmware updates この装置は、家庭環境で使用することを目 的として • find answers to resolved problems in the FAQ database. いますが、この装置がラジオやテレビジョン受信機 Search by product, category, or phrases に近接して使用されると、 受信障害を引き起こすこ • report problems to Axis support by logging in to your とがあります。 取扱説明書に従って正しい取り扱い private support area をして下さい。...
- Page 3 • Use only spare parts provided by or recommended by Axis. • Do not attempt to repair the product by yourself, contact Axis or your Axis reseller for ser- vice matters. • This Axis product shall be used in compliance with local laws and regulations.
-
Page 4: Battery Replacement
All manuals and user guides at all-guides.com Battery Replacement This Axis product uses a 3.0 V BR2032 or CR2032 lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. -
Page 5: Installation Steps
Page 5 AXIS P12 Network Camera Series Installation Guide This Installation Guide provides instructions for installing AXIS P12 Network Camera on your network. For all other aspects of using the product, please see the User Manual, available at www.axis.com Installation Steps 1. -
Page 6: Hardware Overview
All manuals and user guides at all-guides.com Page 6 AXIS P12 Series Installation Guide Hardware Overview Power indicator LED Main unit Status indicator LED Network connector see page 8 Network indicator LED Control button MicroSD card slot 10 Power connector see page 8... - Page 7 12 AXIS P1204 sensor unit 16 AXIS P1214 sensor unit 13 Cover 17 Mounting bracket 14 Straight mounting bracket 18 AXIS P1214-E sensor unit 15 Angled mounting bracket...
- Page 8 All manuals and user guides at all-guides.com Page 8 AXIS P12 Series Installation Guide Connectors Network - RJ-45 Ethernet connector. Supports PoE (Power over Ethernet, class 2). Due to local regulations or the environmental and electrical conditions in which the product is to be used, a shielded network cable (STP) may be appropriate or required.
-
Page 9: Connection Diagram
All manuals and user guides at all-guides.com AXIS P12 Series Installation Guide Page 9 Connection diagram 3.3 V max 50 mA SD card slot - A standard or high-capacity microSD card (not included) can be used for local recording with removable storage. - Page 10 All manuals and user guides at all-guides.com Page 10 AXIS P12 Series Installation Guide Camera LED Indicators Color Indication Network Green Steady for connection to a 100 MBit/s network. Flashes for network activity. Amber Steady for connection to a 10 MBit/s network. Flashes for network activity.
-
Page 11: Install The Hardware
Make a note of the serial number (S/N) located on the product label. This number may be required during installation. The main unit for the AXIS P1204/P1214/P1214-E can be mounted on a DIN rail or using the supplied mounting rail. - Page 12 AXIS P12 Series Installation Guide AXIS P1204 Sensor Unit IMPORTANT! - The casing of the AXIS P1204 sensor unit is not approved for outdoor use - the product may only be installed in indoor environments. The AXIS P1204 can be mounted in three different ways: •...
- Page 13 All manuals and user guides at all-guides.com AXIS P12 Series Installation Guide Page 13 Angled Surface Installation 1. Fasten the angled mounting bracket to the wall or ceiling, using screws and plugs appropriate for the wall/ceiling material. Ensure that the bracket is pointing towards the area to be moni- tored.
- Page 14 All manuals and user guides at all-guides.com Page 14 AXIS P12 Series Installation Guide Covert Installation 1. Drill a hole with 3mm diameter in the wall or ceiling. If the material is thicker than 1mm it may be necessary to expand the hole with a countersink cutter.
- Page 15 IMPORTANT! - The casing of the AXIS P1214 sensor unit is not approved for outdoor use - the product may only be installed in indoor environments. The AXIS P1214 can be mounted behind any wall, with just a small opening for the lens, or with the whole lens assembly protruding through the wall.
- Page 16 The AXIS P1214-E can be mounted like the AXIS P1214, see instructions above. The AXIS P1214-E can also be mounted in the supplied outdoor housing. The cables can be routed through the wall directly into the housing, or through one of the punch-outs in the cover.
- Page 17 All manuals and user guides at all-guides.com AXIS P12 Series Installation Guide Page 17 3. Drill a hole through the wall or remove one of the punch-outs in the cover. 4. Fasten the plate to the wall using screws and plugs appropriate for the wall material. Ensure that the camera bracket is pointing towards the area to be monitored.
-
Page 18: Connect The Cables
All manuals and user guides at all-guides.com Page 18 AXIS P12 Series Installation Guide Connect the cables 1. Optionally connect external input/output devices, e.g. alarm devices. See page 8 for information on the terminal connector pins. 2. Connect the main unit to the network using a shielded network cable. - Page 19 The Live View Page The product’s Live View page appears in your browser. Click Setup to open the product’s Setup pages, which allow you to customize the Axis product. Setup - Provides all the tools for Help - Displays online help...
-
Page 20: Resetting To The Factory Default Settings
Page 20 AXIS P12 Series Installation Guide Resetting to the Factory Default Settings If the Axis product needs to be reset to factory default, follow these steps: 1. Disconnect power. 2. Press and hold the Control button and reconnect power. -
Page 21: Mesures De Sécurité
Conservez le produit Axis dans un environnement sec et aéré. • Évitez d'exposer le produit Axis aux vibrations, aux chocs ou à une forte pression. N'installez pas le produit sur un support instable, ou des surfaces ou des murs instables ou vibrants, car cela pourrait l'endommager. -
Page 22: Remplacement Des Piles
All manuals and user guides at all-guides.com Remplacement des piles Ce produit Axis nécessite une pile au lithium CR2032 ou BR2032 de 3,0 V pour l'alimentation de son horloge en temps réel interne. Dans des conditions normales d'utilisation, cette pile est censée durer au moins 5 ans. -
Page 23: Procédure D'installation
Série de caméras réseau AXIS P12 Guide d’installation Ce guide d'installation vous explique comment installer une Caméra réseau AXIS P12 sur votre réseau. Pour tous les autres aspects liés à l'utilisation de ce produit, veuillez consulter le Manuel de l'utilisateur, disponible sur www.axis.com. -
Page 24: Vue D'ensemble Du Matériel
All manuals and user guides at all-guides.com Page 24 Séríe AXIS P12 Guide d'installation Vue d’ensemble du matériel Voyant DEL d’alimentation Unité principale Voyant DEL d’état Connecteur réseau, voir page 26 Voyant DEL réseau Bouton de commande Emplacement carte SD (carte... - Page 25 P1204 et accessoires P1214 et accessoires P1214-E et inclus inclus accessoires inclus 12 Unité optique AXIS P1204 16 Unité optique AXIS P1214 13 Cache de protection 17 Support de fixation 14 Support de fixation droit 18 Unité optique AXIS P1214-E 15 Support de fixation oblique 19 Boîtier externe...
-
Page 26: Connecteurs
All manuals and user guides at all-guides.com Page 26 Séríe AXIS P12 Guide d'installation Connecteurs Réseau - Connecteur Ethernet RJ-45. Prend en charge PoE (alimentation par Ethernet, classe 2). Conformément à la règlementation locale et étant donné les conditions électriques et environnementales dans lesquelles le produit doit être utilisé, un câble réseau blindé... - Page 27 All manuals and user guides at all-guides.com Séríe AXIS P12 Guide d’installation Page 27 Connecteur pour terminaux d’E/S - À utiliser dans les applications pour, par exemple, la détection de mouvement, le déclenchement d'évènement, l'enregistrement image par image et les notifications d'alarmes. Outre une...
-
Page 28: Schéma De Connexion
All manuals and user guides at all-guides.com Page 28 Séríe AXIS P12 Guide d'installation Schéma de connexion 3.3 V max 50 mA Logement de la carte SD - Une carte SD standard ou de grande capacité (pas fournie) peut être utilisée pour un enregistrement local sur un stockage amovible. - Page 29 All manuals and user guides at all-guides.com Séríe AXIS P12 Guide d’installation Page 29 Voyant DEL de caméra Couleur Indication Réseau Vert Continu en cas de connexion à un réseau de 100 Mbits/s. Clignote en cas d’activité réseau. Orange Continu en cas de connexion à un réseau de 10 Mbits/s. Clignote en cas d’activité...
-
Page 30: Installation Du Matériel
Prenez note du numéro de série (S/N) inscrit sur l'étiquette du produit. Ce numéro peut être requis lors de l'installation. L'unité principale de l'AXIS P1204/P1214/P1214-E peut être montée sur un rail DIN ou à l'aide du rail de fixation fourni. -
Page 31: Unité Optique Axis P1204
Page 31 Unité optique AXIS P1204 IMPORTANT ! - Le boîtier de l'unité optique de l'AXIS P1204 n'est pas approuvé pour une utilisation extérieure. Le produit doit être uniquement installé en intérieur. L'AXIS P1204 peut être installée de trois manières différentes : •... - Page 32 All manuals and user guides at all-guides.com Page 32 Séríe AXIS P12 Guide d'installation Installation sur surface oblique 1. Fixez le support de montage au mur ou au plafond à l'aide de vis ou de prises appropriées pour le mur ou le plafond. Assurez-vous que le support est orienté vers la zone à surveiller.
-
Page 33: Installation Cachée
All manuals and user guides at all-guides.com Séríe AXIS P12 Guide d’installation Page 33 Installation cachée 1. Percez un trou de 3 mm de diamètre dans le mur ou le plafond Si la largeur du matériel est supérieure à 1 mm, il pourrait être nécessaire d'élargir le trou à l'aide d'une fraise. -
Page 34: Unité Optique Axis P1214
IMPORTANT ! - Le boîtier de l'unité optique de l'AXIS P1214 n'est pas approuvé pour une utilisation extérieure. Le produit doit être uniquement installé en intérieur. L'AXIS P1214 peut être montée derrière tout type de mur, avec juste une petite ouverture pour l'objectif, ou avec l'objectif et sa monture en saillie. -
Page 35: Unité Optique Axis P1214-E
Séríe AXIS P12 Guide d’installation Page 35 Unité optique AXIS P1214-E L'AXIS P1214-E peut être installée de la même manière que l'AXIS P1214, voir les instructions mentionnées plus haut. L'AXIS P1214-E peut également être installé dans le boîtier d'installation en extérieur fourni. Les câbles peuvent être acheminés directement dans le boîtier à... - Page 36 All manuals and user guides at all-guides.com Page 36 Séríe AXIS P12 Guide d'installation 3. Percez un trou dans le mur ou enlevez une des ouvertures sur le couvercle. 4. Fixez la plaque au mur à l'aide de vis ou de prises appropriées pour le mur. Assurez-vous que le support de la caméra est orienté...
-
Page 37: Branchement Des Câbles
All manuals and user guides at all-guides.com Séríe AXIS P12 Guide d’installation Page 37 Branchement des câbles 1. Si vous le souhaitez, connectez des dispositifs d’entrée/sortie externes, par exemple des systèmes d'alarme. Reportez-vous à la page 26 pour plus d'informations sur les broches du connecteur pour terminaux. -
Page 38: Accès Au Produit Axis
La page Live View (Vidéo en direct) La page de vidéo en direct s'affiche dans votre navigateur. Cliquez sur Setup (Configuration) pour ouvrir les pages de configuration du produit, qui vous permettent de configurer le produit Axis. Configuration : contient tous les Aide : affiche l'aide en outils nécessaires pour configurer... -
Page 39: Rétablissement Des Paramètres D'usine Par Défaut
Pour connaître la version du micrologiciel actuellement installée, reportez-vous à Configuration > À propos. En savoir plus ! Visitez le centre de formation en ligne d'Axis sur le site www.axis.com/academy pour en savoir plus sur les formations, les webinaires, les tutoriels et les guides. - Page 40 All manuals and user guides at all-guides.com Page 40 Séríe AXIS P12 Guide d'installation...
-
Page 41: Sicherheitsvorkehrungen
All manuals and user guides at all-guides.com Sicherheitsvorkehrungen Bitte lesen Sie diese Installationsanleitung sorgfältig durch, bevor Sie mit der Installation des Axis Produkts beginnen. Halten Sie die Installationsanleitung bereit, falls Sie darauf zurückgreifen müssen. • Lagern Sie das Axis-Produkt in einer trockenen und belüfteten Umgebung. - Page 42 All manuals and user guides at all-guides.com Batteriewechsel Dieses Axis-Produkt ist mit einer 3,0 V BR2032 oder CR2032 Lithium-Batterie als Stromversorgung für die interne Echtzeituhr (RTC) ausgestattet. Unter normalen Bedingungen hält die Batterie mindestens 5 Jahre. Bei entladener Batterie ist der Betrieb der Echtzeituhr nicht mehr ausreichend gewährleistet, so dass die Uhr bei jedem Systemstart zurückgesetzt wird.
- Page 43 Die Serie AXIS P12 Installationsanleitung Seite 43 AXIS P12 Netzwerkkameras Installationsanleitung Diese Installationsanleitung enthält Anweisungen zur Installation AXIS P12 Netzwerkkamera in Ihrem Netzwerk. Alle weiteren Aspekte der Verwendung des Produkts finden Sie im Benutzerhandbuch, das Sie unter www.axis.com abrufen können. Installationsschritte Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.
-
Page 44: Übersicht Über Die Hardware
All manuals and user guides at all-guides.com Seite 44 Die Serie AXIS P12 Installationsanleitung Übersicht über die Hardware Betriebsanzeige LED Hauptgerät Statusanzeige LED Für den Netzwerkanschluss siehe Seite 46 Netzwerkanzeige LED Steuertaste Einschub für SD Speicherkarte 10 Für den Stromanschluss siehe... - Page 45 AXIS P1214-E Einheit und Optische Einheit und Optische Einheit und beigefügtes Zubehör beigefügtes Zubehör beigefügtes Zubehör 12 AXIS P1204 Optische Einheit 16 AXIS P1214 Optische Einheit 13 Abdeckung 17 Montagekonsole 14 Gerade Montagekonsole 18 AXIS P1214-E Optische Einheit 15 Winkelkonsole...
- Page 46 All manuals and user guides at all-guides.com Seite 46 Die Serie AXIS P12 Installationsanleitung Anschlüsse Netzwerk - RJ-45-Ethernetanschluss. Unterstützt PoE (Power over Ethernet, Klasse 2). Aufgrund der örtlichen Bestimmungen oder der Umgebungs- oder elektrischen Bedingungen, in denen das Produkt eingesetzt werden soll, kann ein abgeschirmtes Netzwerkkabel (STP) angeraten oder erforderlich sein.
- Page 47 All manuals and user guides at all-guides.com Die Serie AXIS P12 Installationsanleitung Seite 47 Funktion Anschluss- Hinweise Spezifikationen nummer Eingang Digitaleingang - Zum Aktivieren mit dem 0 bis +40 V DC Massekontakt verbinden; zum Deaktivieren (Gleichstrom) schweben lassen (oder nicht anschließen).
- Page 48 All manuals and user guides at all-guides.com Seite 48 Die Serie AXIS P12 Installationsanleitung Kamera LED Anzeigen Farbe Anzeige Netzwerk Grün Konstant bei Anschluss an ein 100 MBit Netzwerk. Blinkt bei Netzwerkaktivität. Gelb Konstant bei Anschluss an ein 10 MBit Netzwerk. Blinkt bei Netzwerkaktivität.
- Page 49 Notieren Sie die Seriennummer (S/N) auf dem Typenschild. Diese kann für die Installation notwendig sein. Das Hauptgerät für die AXIS P1204/P1214/P1214-E kann auf eine DIN Schiene montiert werden oder es wird die mitgelieferte Montageschiene verwendet. Die Montageschiene ist mit Schrauben an Wand oder Decke zu befestigen, wobei Schrauben und Verschlüsse für das Wand-/Deckenmaterial geeignet sein müssen.
- Page 50 Seite 50 Die Serie AXIS P12 Installationsanleitung AXIS P1204 Optische Einheit WICHTIG! - Das Gehäuse der optischen Einheit der AXIS P1204 ist nicht für den Einsatz im Freien zugelassen - das Produkt darf nur im geschlossenen Raum installiert werden. Das Gerät AXIS P1204 kann auf drei verschiedene Arten montiert werden: •...
- Page 51 All manuals and user guides at all-guides.com Die Serie AXIS P12 Installationsanleitung Seite 51 Installation auf Oberfläche im Winkel Befestigen Sie die Winkelkonsole an der Wand oder Decke mittels Schrauben und Verschlüssen, die für das Wand-/Deckenmaterial geeignet sind. Stellen Sie sicher, dass die Konsole zu dem zu überwachenden Bereich weist.
- Page 52 All manuals and user guides at all-guides.com Seite 52 Die Serie AXIS P12 Installationsanleitung Verdeckte Installation Bohren Sie ein Loch von 3 mm in Wand oder Decke. Ist das Material stärker als 1 mm, dann muss das Loch eventuell mit einem Halssenker erweitert werden.
- Page 53 Einsatz im Freien zugelassen - das Produkt darf nur im geschlossenen Raum installiert werden. Die AXIS P1214 kann hinter jeder Wand montiert werden, es muss nur eine kleine Öffnung für die Linse vorhanden sein; auch kann das gesamte Objektivsystem durch die Wand geführt werden.
- Page 54 Die AXIS P1214-E kann ebenso montiert werden wie die AXIS P1214, siehe Anweisungen oben. Die AXIS P1214-E kann auch im mitgelieferten Gehäuse für Einsätze im Freien montiert werden. Die Kabel können durch die Wand direkt zum Gehäuse geführt werden oder durch eine der ausgestanzten Öffnungen in der Abdeckung.
- Page 55 All manuals and user guides at all-guides.com Die Serie AXIS P12 Installationsanleitung Seite 55 3. Bohren Sie ein Loch durch die Wand oder entfernen Sie eine der Ausstanzungen in der Abdeckung. 4. Befestigen Sie die Platte an der Wand mittels Schrauben und Verschlüssen, die für das Wandmaterial geeignet sind.
- Page 56 All manuals and user guides at all-guides.com Seite 56 Die Serie AXIS P12 Installationsanleitung Schließen Sie die Kabel an Sie können zusätzlich externe E/A-Geräte, wie z. B. Alarmanlagen, anschließen. Siehe Seite 46 bezüglich Informationen zur Belegung der Anschlussklemmen. 2. Schließen Sie das Hauptgerät mittels eines abgeschirmten Netzwerkkabels an das Netzwerk an.
- Page 57 Die Live View Seite Die Live View Seite Ihres Produkts erscheint in Ihrem Browser. Klicken Sie auf Einrichten, um die Seiten zum Einrichten des Produkts zu öffnen. Nun können Sie Ihr Axis Produkt entsprechend einstellen. Einrichten – Bietet alle Tools für Hilfe –...
-
Page 58: Zurücksetzen Auf Werkseinstellung
Seite 58 Die Serie AXIS P12 Installationsanleitung Zurücksetzen auf Werkseinstellung Sollte das Axis Produkt auf Werkseinstellung zurückgesetzt werden müssen, gehen Sie wie folgt vor: Vom Stromnetz trennen. 2. Halten Sie die Steuertaste gedrückt und schließen Sie den Netzstecker wieder an. - Page 59 • Utilizzare solo parti di ricambio fornite o raccomandate da Axis. • Non tentare di riparare il prodotto da soli, contattare Axis o il rivenditore di zona Axis per assistenza. • Questo prodotto Axis deve essere utilizzato in conformità alle leggi e alle disposizioni locali.
-
Page 60: Sostituzione Della Batteria
All manuals and user guides at all-guides.com Sostituzione della batteria Questo prodotto AXIS usa una batteria al litio da 3.0 V CR2032 o BR2032 come fonte di alimentazione per l'orologio real-time interno (RTC). In normali condizioni questa batteria ha una durata di almeno 5 anni. -
Page 61: Procedura Di Installazione
Telecamere di rete serie AXIS P12 Guida all’installazione Questa Guida all'installazione fornisce le istruzioni necessarie per installare Telecamera di rete AXIS P12 nella rete in uso. Per tutte le altre informazioni relative all'uso del prodotto, consultare la Guida per l'utente, disponibile sul sito www.axis.com Procedura di installazione 1. -
Page 62: Panoramica Dell'hardware
All manuals and user guides at all-guides.com Pagina 62 Serie AXIS P12 Guida all'installazione Panoramica dell’hardware Indicatore di alimentazione Unità principale (LED) LED di stato Connettore di rete vedere pagina 64 Indicatore di rete (LED) Pulsante di comando Slot per scheda SD (scheda... - Page 63 All manuals and user guides at all-guides.com Guida all'installazione della videocamera Serie AXIS P12 Pagina 63 AXIS P1204 Unità AXIS P1214 tUnità AXIS P1214-E Unità Sensore e accessori Sensore e accessori Sensore e accessori inclusi inclusi inclusi 12 AXIS P1204 Unità Sensore 16 AXIS P1214 Unità...
- Page 64 All manuals and user guides at all-guides.com Pagina 64 Serie AXIS P12 Guida all'installazione Connettori Rete - Connettore Ethernet RJ-45. Supporto per PoE (Power over Ethernet, classe 2). A causa delle disposizioni locali e delle condizioni ambientali ed elettriche in cui il prodotto deve essere utilizzato, può...
-
Page 65: Schema Delle Connessioni
All manuals and user guides at all-guides.com Guida all'installazione della videocamera Serie AXIS P12 Pagina 65 Funzione Numero pin Note Specifiche Ingresso Ingresso digitale - connettere a GND per Da 0 a +40 V CC l'attivazione o lasciarlo isolato (o scollegato) per disattivarlo. - Page 66 All manuals and user guides at all-guides.com Pagina 66 Serie AXIS P12 Guida all'installazione Indicatori LED della telecamera Colore Indicazione Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete. Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
-
Page 67: Installazione Dell'hardware
Prendere nota del numero seriale (S/N) situato sull'etichetta del prodotto. Il numero è talvolta richiesto durante l’installazione. L'unità principale per la AXIS P1204/P1214/P1214-E può essere montata su una barra DIN o utilizzando la barra di montaggio fornita. 1. Se si utilizza la barra di montaggio, assicurarla al muro o al soffitto con viti e tasselli adeguati al materiale. - Page 68 Pagina 68 Serie AXIS P12 Guida all'installazione Unità sensore della telecamera AXIS P1204 IMPORTANTE! - L'alloggiamento dell'unità sensore della telecamera AXIS P1204 non è approvato per l'utilizzo in ambienti esterni. Il prodotto può essere installato soltanto in ambienti interni. La AXIS P1204 può essere montata in tre modi differenti: •...
- Page 69 All manuals and user guides at all-guides.com Guida all'installazione della videocamera Serie AXIS P12 Pagina 69 Installazione su superficie ad angolo 1. Assicurare la staffa di montaggio ad angolo a muro o al soffitto, utilizzando viti e tasselli appropriati per il materiale del muro/soffitto. Assicurarsi che la staffa punti verso l'area da monitorare.
- Page 70 All manuals and user guides at all-guides.com Pagina 70 Serie AXIS P12 Guida all'installazione Installazione nascosta 1. Fare un foro di 3 mm di diametro nel muro o nel soffitto. Se il materiale è più spesso di 1 mm, potrebbe essere necessario allargare il foro con uno svasatore.
- Page 71 è approvato per l'utilizzo in ambienti esterni. Il prodotto può essere installato soltanto in ambienti interni. La AXIS P1214 può essere montata dietro qualsiasi muro, con solo una piccola apertura per l'obiettivo, o con l'intero gruppo obiettivo sporgente dal muro.
- Page 72 Serie AXIS P12 Guida all'installazione Unità sensore della telecamera AXIS P1214-E La AXIS P1214-E può essere montata come la AXIS P1214, vedere le istruzione precedenti. La AXIS P1214-E può essere montata anche nell'alloggiamento per esterni fornito. I cavi possono essere installati attraverso il muro direttamente nell'alloggiamento o attraverso una delle forature presenti nella copertura.
- Page 73 All manuals and user guides at all-guides.com Guida all'installazione della videocamera Serie AXIS P12 Pagina 73 3. Effettuare un foro nel muro o rimuovere una delle forature nella copertura. 4. Fissare la piastra al muro utilizzando viti e tasselli appropriati per il materiale del muro.
-
Page 74: Collegamento Dei Cavi
All manuals and user guides at all-guides.com Pagina 74 Serie AXIS P12 Guida all'installazione Collegamento dei cavi 1. Opzionalmente, è possibile collegare periferiche esterne di ingresso/uscita, come i sistemi di allarme. Per informazioni sui pin della morsettiera di alimentazione, vedere la pagina 64 2. - Page 75 All manuals and user guides at all-guides.com Guida all'installazione della videocamera Serie AXIS P12 Pagina 75 Accesso al prodotto Axis Utilizzare il software fornito nel CD di installazione e gestione per assegnare un indirizzo IP, impostare la password e accedere al flusso video.
-
Page 76: Ripristino Delle Impostazioni Predefinite Di Fabbrica
Per conoscere la versione installata del firmware, vedere Setup > About (Impostazioni > informazioni). Ulteriori informazioni Per utili corsi di formazione, webinar, tutorial e guide, visitare il centro di apprendimento di Axis all'indirizzo www.axis.com/academy. -
Page 77: Medidas Preventivas
Axis para los temas de servicio técnico. • Este producto Axis se utilizará de conformidad con la legislación y normativas locales. Transporte • A la hora de transportar el producto Axis, utilice el embalaje original o uno equivalente para no dañar el producto. -
Page 78: Sustitución De La Batería
All manuals and user guides at all-guides.com Sustitución de la batería Este producto Axis utiliza la batería de litio 3.0V CR2032 o BR2032 como fuente de alimentación para su reloj en tiempo real ( RTC). En condiciones normales, esta batería durará un mínimo de 5 años. -
Page 79: Pasos Para La Instalación
Esta guía de instalación proporciona las instrucciones necesarias para instalar la Cámara de red AXIS P12 en su red. Para cualquier otra cuestión relativa al uso del producto, consulte el Manual del usuario, disponible en www.axis.com. Pasos para la instalación 1. - Page 80 All manuals and user guides at all-guides.com Página 80 Serie AXIS P12 Guía de instalación Presentación del hardware LED indicador de alimentación Unidad principal LED indicador de estado Conector de red; consulte la página 82 LED indicador de red Botón de control Ranura para tarjetas SD (tarjeta 10 Conector de alimentación:...
- Page 81 All manuals and user guides at all-guides.com Serie AXIS P12 Guía de instalación Página 81 Unidad óptica AXIS Unidad óptica AXIS Unidad óptica AXIS P1204 y accesorios P1214 y accesorios P1214-E y accesorios incluidos incluidos incluidos 12 Unidad óptica AXIS P1204 16 Unidad óptica AXIS P1214...
- Page 82 All manuals and user guides at all-guides.com Página 82 Serie AXIS P12 Guía de instalación Conectores Red - Conector Ethernet RJ-45. Admite PoE (alimentación a través de Ethernet, clase 2). Debido a la normativa local o a las condiciones ambientales y eléctricas en las que vaya a utilizar el producto, puede que sea adecuado u obligatorio el uso de un cable de red blindado (STP).
- Page 83 All manuals and user guides at all-guides.com Serie AXIS P12 Guía de instalación Página 83 Conector de terminales de E/S - Se utiliza en aplicaciones como, p. ej., detección de movimiento, activación de eventos, grabación de secuencias y notificaciones de alarma. Además de una conexión de alimentación auxiliar...
-
Page 84: Diagrama De Conexiones
All manuals and user guides at all-guides.com Página 84 Serie AXIS P12 Guía de instalación Diagrama de conexiones 3.3 V max 50 mA Ranura para tarjetas SD - Puede emplearse una tarjeta microSD estándar o de gran capacidad (no incluida) para la grabación local con almacenamiento extraíble. - Page 85 All manuals and user guides at all-guides.com Serie AXIS P12 Guía de instalación Página 85 Indicadores LED de cámara Color Indicación Verde Fijo para indicar la conexión a una red de 100 Mbits/s. Parpadea para indicar actividad en la red.
-
Page 86: Instalación Del Hardware
Anote el número de serie (S/N) que aparece en la etiqueta del producto. Es posible que lo necesite durante la instalación. La unidad principal de la AXIS P1204/P1214/P1214-E se puede montar en un carril DIN o mediante el carril de montaje proporcionado. - Page 87 Página 87 Unidad óptica AXIS P1204 IMPORTANTE: la carcasa de la unidad óptica AXIS P1204 no está aprobada para su uso en exteriores; el producto solo se puede instalar en interiores. La AXIS P1204 se puede montar de tres formas distintas: •...
- Page 88 All manuals and user guides at all-guides.com Página 88 Serie AXIS P12 Guía de instalación Instalación en una superficie inclinada 1. Fije la escuadra de montaje inclinado a la pared o al techo con los tornillos y tacos adecuados para el material del que esté hecho la pared o el techo. Asegúrese de que la escuadra apunte hacia la zona que se vaya a supervisar.
- Page 89 All manuals and user guides at all-guides.com Serie AXIS P12 Guía de instalación Página 89 Instalación encubierta 1. Perfore un orificio de 3 mm de diámetro en la pared o el techo. Si el material tiene un grosor superior a 1 mm, puede que sea necesario ensanchar el orificio con un avellanador.
- Page 90 IMPORTANTE: la carcasa de la unidad óptica AXIS P1214 no está aprobada para su uso en exteriores; el producto solo se puede instalar en interiores. La AXIS P1214 puede montarse tras cualquier pared con solo una pequeña apertura para la lente o con todo el conjunto de la lente sobresaliendo de la pared.
- Page 91 La AXIS P1214-E puede montarse igual que la AXIS P1214; consulte las instrucciones proporcionadas previamente. La AXIS P1214-E también puede montarse en la carcasa para exteriores proporcionada. Los cables se pueden pasar por la pared directamente hasta el interior de la carcasa o a través de uno de los orificios troquelados de la cubierta.
- Page 92 All manuals and user guides at all-guides.com Página 92 Serie AXIS P12 Guía de instalación 3. Perfore un orificio a través de la pared o extraiga el material de uno de los orificios troquelados de la cubierta. 4. Fije la placa a la pared con los tornillos y tacos adecuados para el material de la pared.
-
Page 93: Conexión De Los Cables
All manuals and user guides at all-guides.com Serie AXIS P12 Guía de instalación Página 93 Conexión de los cables 1. También puede conectar dispositivos externos de entrada y salida, como por ejemplo, dispositivos de alarma. Para obtener más información sobre los pines de los conectores de terminales, consulte la página 82. - Page 94 All manuals and user guides at all-guides.com Página 94 Serie AXIS P12 Guía de instalación Acceso al producto Axis Utilice el software suministrado en el CD del software de instalación y gestión para asignar una dirección IP, establecer la contraseña y acceder a la transmisión de vídeo.
-
Page 95: Más Información
Página 95 Restablecimiento de la configuración predeterminada de fábrica Si es necesario restablecer los valores de fábrica del producto Axis, siga los pasos indicados a continuación: 1. Desconecte la alimentación. 2. Mantenga pulsado el botón de control y vuelva a conectar la alimentación. - Page 96 All manuals and user guides at all-guides.com Página 96 Serie AXIS P12 Guía de instalación...
- Page 97 All manuals and user guides at all-guides.com...
