Raccordement électrique
34

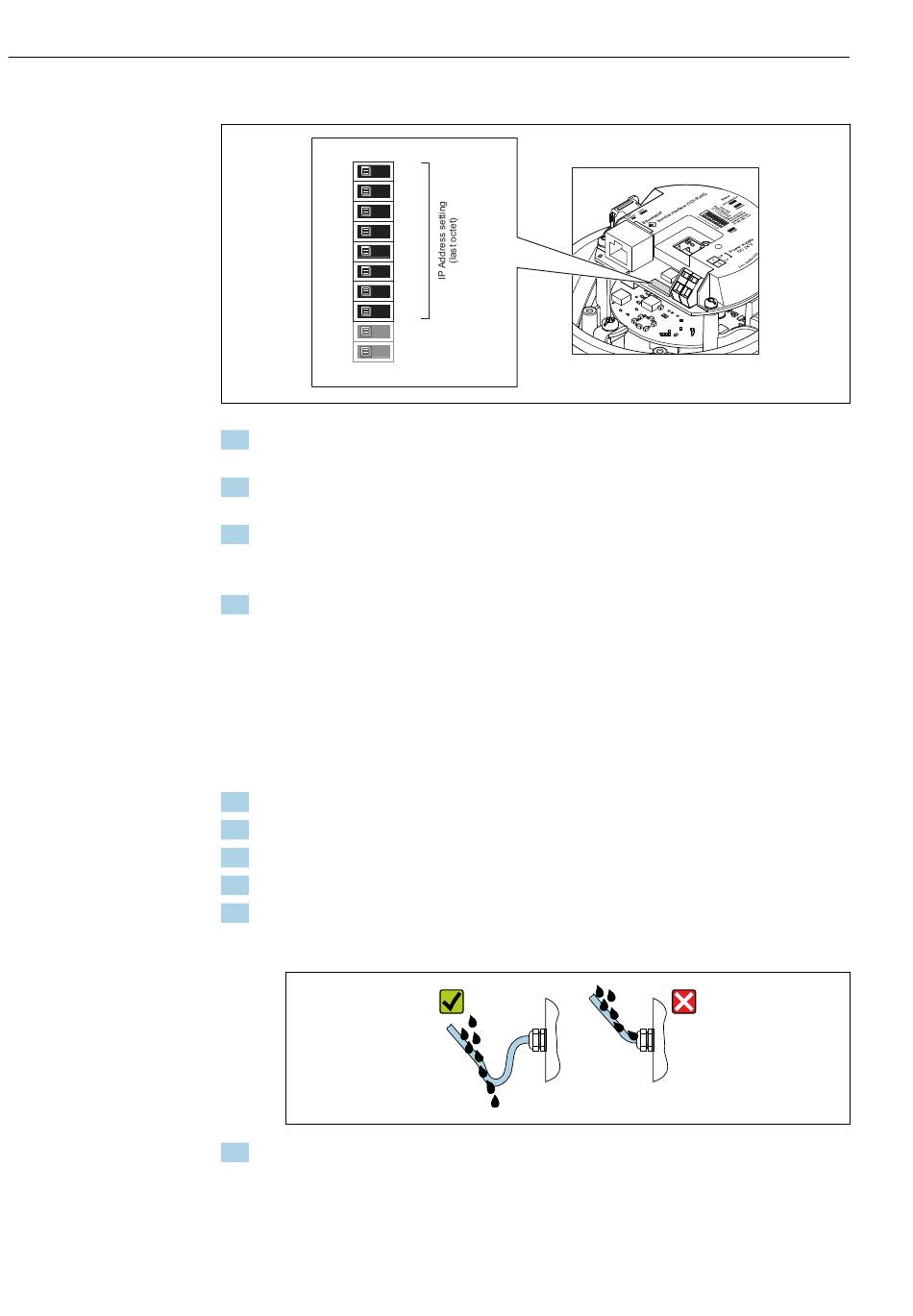

Réglage de l' a dresse
OFF ON
1
2
3
4
5
6
7
8
9
10
1. Selon la version du boîtier, desserrer le crampon de sécurité ou la vis de fixation du
couvercle du boîtier.
2. Selon la version du boîtier, dévisser ou ouvrir le couvercle du boîtier et, le cas échéant,
déconnecter l' a fficheur local du module électronique principal →  113.
3. Régler l' a dresse IP souhaitée à l' a ide des commutateurs DIP correspondants sur le
module électronique E/S.
 L' a dressage hardware avec l' a dresse IP configurée est activé après 10 s.
4. Remonter le transmetteur dans l' o rdre inverse.
7.7 Garantir l'indice de protection
L' a ppareil de mesure satisfait à toutes les exigences de l' i ndice de protection IP66/67,
boîtier type 4X.
Afin de garantir l' i ndice de protection IP66/67, boîtier type 4X, exécuter les étapes
suivantes après le raccordement électrique :
1. Vérifier que les joints du boîtier sont propres et correctement mis en place.
2. Le cas échéant, sécher les joints, les nettoyer ou les remplacer.
3. Serrer fermement toutes les vis du boîtier et les couvercles à visser.
4. Serrer fermement les presse-étoupe.
5. Afin d' e mpêcher la pénétration d' h umidité dans l' e ntrée de câble :
Poser le câble de sorte qu' i l forme une boucle vers le bas avant l' e ntrée de câble ("piège
à eau").

6. Les presse-étoupe fournis ne garantissent pas la protection du boîtier en cas
d' u tilisation. Ils doivent par conséquent être remplacés par des bouchons aveugles
correspondant à la protection du boîtier.
1
2
4
8
16
32
64
128
- Write protection
- Default Ethernet
network settings
IP 192.168.1.212
Proline Promag H 100 EtherNet/IP
Endress+Hauser
A0017913
A0029278
