Proline Promag H 100 EtherNet/IP
Endress+Hauser

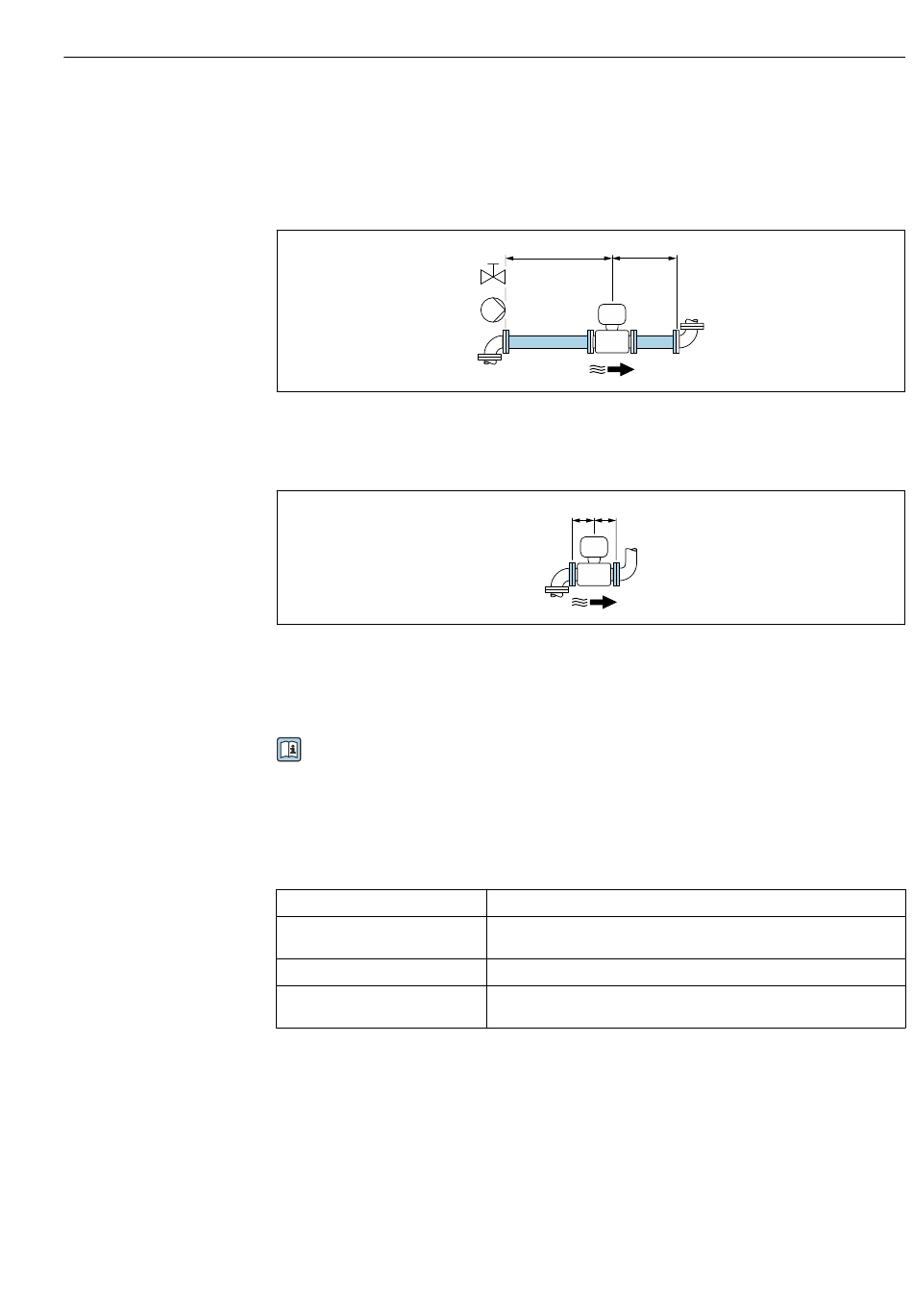

Longueurs droites d'entrée et de sortie
Le capteur doit, dans la mesure du possible, être monté en amont d' é léments comme les
vannes, T, coudes, etc.
Pour le respect des spécifications de précision, tenir compte des longueurs droites d' e ntrée
et de sortie suivantes :
 5 Variante de commande "Construction", option A "Longueur d' i nsertion courte, ISO/DVGW jusqu' à DN400,
DN450-2000 1:1" et variante de commande "Construction", option B "Longueur d' i nsertion longue, ISO/
DVGW jusqu' à DN400, DN450-2000 1:1.3"
 6 Variante de commande "Construction", option C "Longueur d' i nsertion courte ISO/DVGW jusqu' à DN300,
sans longueur droite d' e ntrée et de sortie, tube de mesure étroit"
Dimensions de montage
Pour les dimensions et les longueurs de montage de l' a ppareil, voir la documentation
"Information technique", chapitre "Construction mécanique".
6.1.2 Conditions d'environnement et de process
Température ambiante
Transmetteur
Afficheur local
Capteur
Revêtement du tube de mesure
En cas d' u tilisation en extérieur :
• Monter l' a ppareil de mesure à un endroit ombragé.
• Eviter un rayonnement solaire direct, notamment dans les régions climatiques chaudes.
• Eviter une exposition directe aux conditions climatiques.
≥ 5 × DN ≥ 2 × DN
≥ 0 × DN
–40 ... +60 °C (–40 ... +140 °F)
–20 ... +60 °C (–4 ... +140 °F), en dehors de la gamme de température, la
lisibilité de l' a ffichage local peut être compromise.
–40 ... +60 °C (–40 ... +140 °F)
Ne pas dépasser par excès ou par défaut la gamme de température
admissible pour le revêtement du tube de mesure .
Montage
A0028997
A0032859
