Montage
24

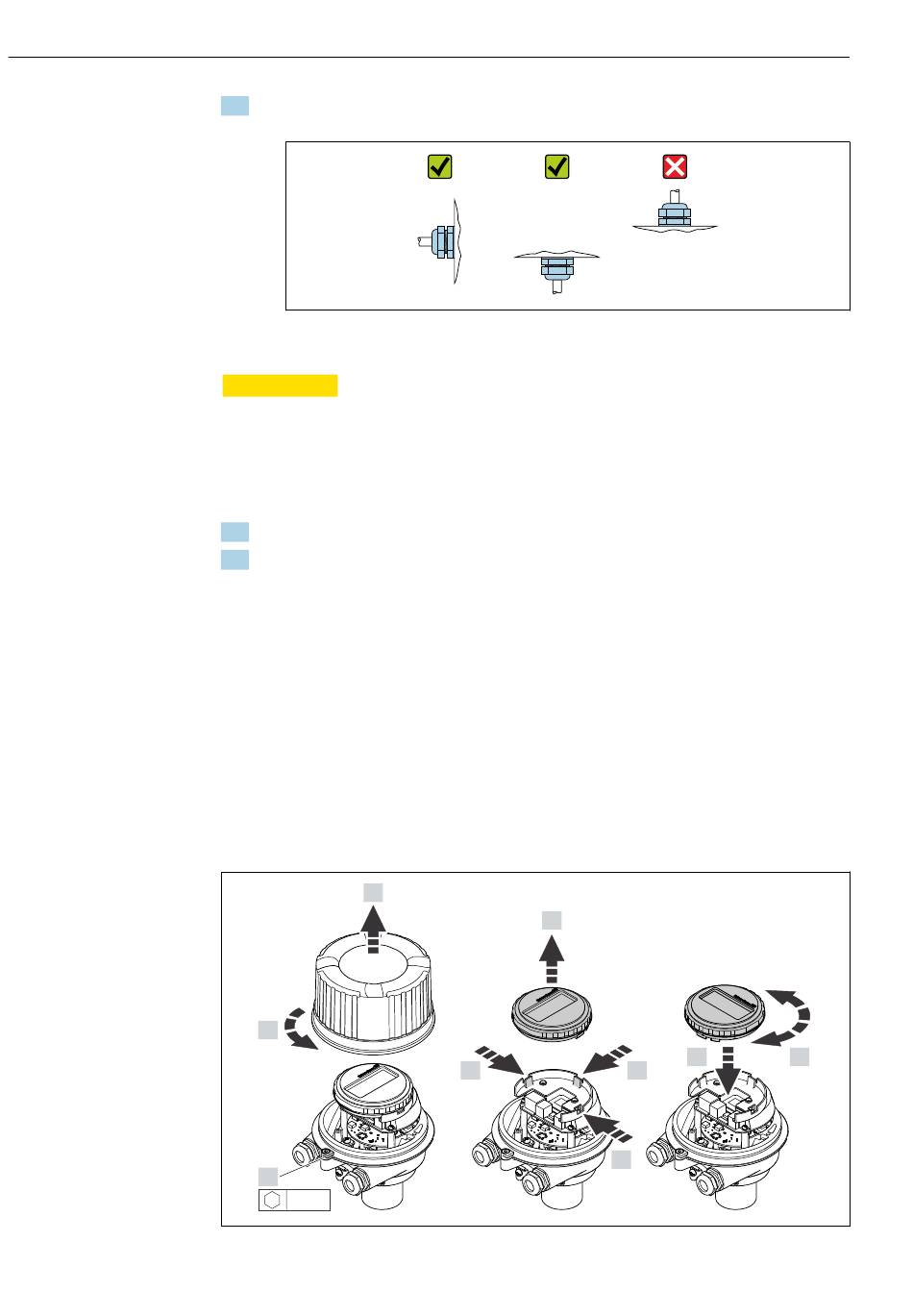

5. Monter l' a ppareil ou tourner le boîtier de transmetteur de telle sorte que les entrées
de câble ne soient pas orientées vers le haut.

Montage des joints
ATTENTION
L
Possibilité de formation d'une couche électriquement conductrice sur la face interne
du tube de mesure !
Risque de court-circuit du signal de mesure.
‣
Ne pas utiliser de masse d' é tanchéité électriquement conductrice comme le graphite.
Lors du montage des joints, tenir compte des points suivants :
1. Pour des brides DIN : utiliser exclusivement des joints selon DIN EN 1514-1.
2. Pour un revêtement en "PTFE" : en principe pas de joints supplémentaires.
Montage du câble de terre/des disques de mise à la terre
Respecter les informations sur la compensation de potentiel et les instructions de montage
détaillées lors de l' u tilisation de câbles de terre/disques de mise à la terre .
6.2.4 Rotation du module d'affichage
L' a fficheur local n' e st disponible que dans le cas de la version d' a ppareil suivante :
Variante de commande "Affichage; configuration", option B : 4 lignes; éclairé, via
communication
Le module d' a ffichage peut être tourné pour optimiser la lisibilité.
Version de boîtier en aluminium, AlSi10Mg, revêtu
3.
2.
1.
3 mm
Proline Promag H 100 EtherNet/IP
5.
4. 4.
4.
A0029263
7. 6.
A0023192
