Proline Promag H 100 EtherNet/IP
Endress+Hauser
7.5 Instructions de raccordement spéciales
7.5.1 Exemples de raccordement
EtherNet/IP
1

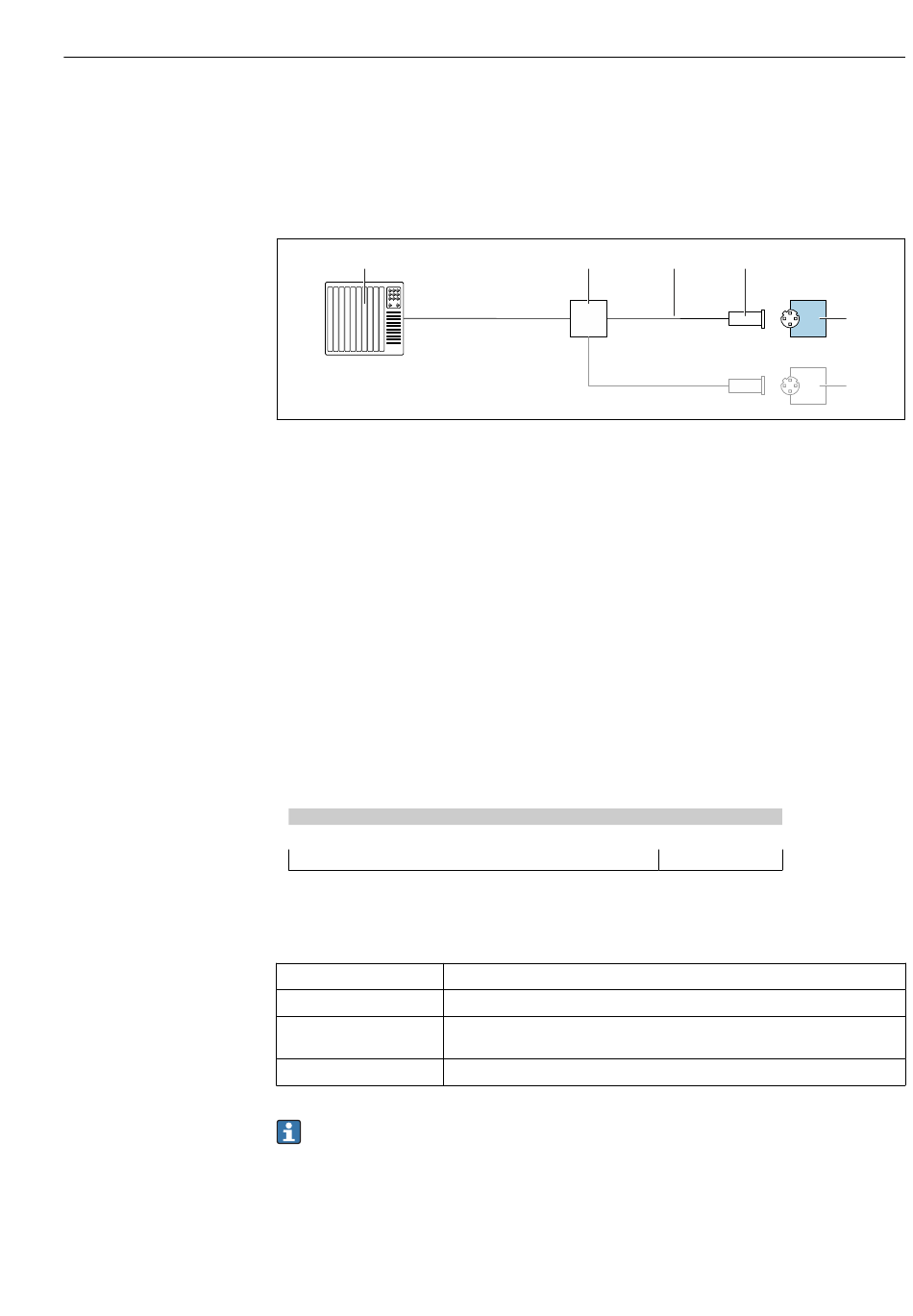

 12 Exemple de raccordement pour EtherNet/IP
1 Système numérique de contrôle commande (p. ex. API)
2 Commutateur Ethernet
3 Respecter les spécifications de câble
4 Connexion d' a ppareil
5 Transmetteur
7.6 Réglages hardware
7.6.1 Réglage de l'adresse de l'appareil
EtherNet/IP
L' a dresse IP de l' a ppareil de mesure peut être configurée pour le réseau à l' a ide des
commutateurs DIP.
Données d' a dressage
Adresse IP et options de configuration
1er octet
192.
Configurable uniquement via adressage software
Gamme d'adresses IP 1 ... 254 (4e octet)
Broadcast adresse IP 255
Adressage au départ usine Adressage du software ; tous les commutateurs DIP pour l' a dressage hardware
sont sur OFF.
Adresse IP au départ usine Serveur DHCP actif
Pour l' a dressage d' a ppareil via le software
2
2e octet 3e octet
168. 1.
↓
Raccordement électrique
3 4
4e octet
XXX
↓
Configurable via
adressage software et
hardware
5
5
A0028767
