KA01142D/06/FR/01.13
71212058
Products
Instructions condensées

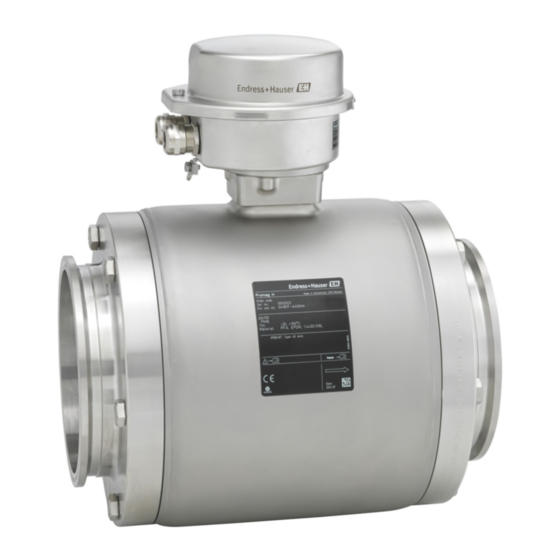

Proline Promag H 100
Débitmètre électromagnétique
Les présentes instructions sont des instructions condensées,
elles ne remplacent pas les instructions de mise en service
jointes à la livraison.
Les informations détaillées figurent dans les instructions de
mise en service et les autres documentations se trouvant sur le
CD-ROM joint ou à l' a dresse "www.endress.com/deviceviewer".
Solutions
Services

Publicité

loading

Manuels Connexes pour Endress+Hauser Proline Promag H 100

Sommaire des Matières pour Endress+Hauser Proline Promag H 100

  • Page 1 Solutions Services KA01142D/06/FR/01.13 71212058 Instructions condensées Proline Promag H 100 Débitmètre électromagnétique Les présentes instructions sont des instructions condensées, elles ne remplacent pas les instructions de mise en service jointes à la livraison. Les informations détaillées figurent dans les instructions de mise en service et les autres documentations se trouvant sur le CD-ROM joint ou à...
  • Page 2 Sommaire Proline Promag H 100 Sommaire Informations relatives au document ........3 Symboles utilisés .
  • Page 3 Proline Promag H 100 Informations relatives au document Informations relatives au document Symboles utilisés 1.1.1 Symboles d'avertissement Symbole Signification DANGER ! DANGER Cette remarque attire l' a ttention sur une situation dangereuse qui, lorsqu' e lle n' e st pas évitée, entraîne la mort ou des blessures corporelles graves.
  • Page 4 Informations relatives au document Proline Promag H 100 1.1.3 Symboles d'outils Symbole Signification Clé à six pans creux A0011221 Clé à fourche A0011222 1.1.4 Symboles pour les types d'informations Symbole Signification Autorisé Identifie des procédures, process ou actions autorisés. A0011182 A préférer...
  • Page 5 Proline Promag H 100 Instructions fondamentales de sécurité Symbole Signification Sens d' é coulement A0013441 Zone explosible Indique une zone explosible. A0011187 Zone sûre (zone non explosible) Indique une zone non explosible. A0011188 Instructions fondamentales de sécurité Exigences imposées au personnel Le personnel doit remplir les conditions suivantes dans le cadre de ses activités :...
  • Page 6 Instructions fondamentales de sécurité Proline Promag H 100 ‣ Si l' a ppareil de mesure n' e st pas utilisé à température atmosphérique, il convient absolument de respecter les conditions pertinentes figurant dans la documentation fournie avec l' a ppareil (sur CD-ROM).
  • Page 7 Il est conforme aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives CE répertoriées dans la déclaration de conformité CE spécifique à l' a ppareil. Endress+Hauser confirme ces éléments par l' a pposition du sigle Endress+Hauser...
  • Page 8 Description du produit Proline Promag H 100 Description du produit Construction du produit 3.1.1 Pour des versions d'appareil avec type de communication HART A0017609  1 Principaux composants d' u n appareil de mesure Couvercle du boîtier du transmetteur Module électronique principale Boîtier du transmetteur...
  • Page 9 Proline Promag H 100 Description du produit 3.1.2 Version d'appareil avec type de communication Modbus RS485 A0017609  2 Principaux composants d' u n appareil de mesure Couvercle du boîtier du transmetteur Module de l' é lectronique principale pour Modbus RS485 Boîtier du transmetteur...
  • Page 10 Description du produit Proline Promag H 100 3.1.3 Version d'appareil avec type de communication EtherNet/IP A0017257  3 Principaux composants d' u n appareil de mesure Couvercle du boîtier du transmetteur Module électronique E/S pour EtherNet/IP Module électronique principale Boîtier du transmetteur...
  • Page 11 Proline Promag H 100 Réception des marchandises et identification des produits Réception des marchandises et identification des produits Réception des marchandises A0015502 A0013843 A0013695 A0015502 A0013698 A0015502 A0013699 Endress+Hauser...
  • Page 12 Réception des marchandises et identification des produits Proline Promag H 100 A0015502 A0013697 Si l' u ne de ces conditions n' e st pas remplie : adressez-vous à votre agence Endress +Hauser. Identification du produit Les possibilités suivantes sont disponibles pour l' i dentification de l' a ppareil de mesure : •...
  • Page 13 Proline Promag H 100 Réception des marchandises et identification des produits 4.2.1 Plaque signalétique du transmetteur Order code: Ser. no.: Ext. ord. cd.: A0017520  4 Exemple d' u ne plaque signalétique de transmetteur Lieu de fabrication Nom du transmetteur Référence de commande (Order code)
  • Page 14 Réception des marchandises et identification des produits Proline Promag H 100 4.2.2 Plaque signalétique du capteur Order Code: Ser.No.: Ext. ord. cd.: Material: Patents Date: A0017186  5 Exemple d' u ne plaque signalétique de capteur Nom du capteur Lieu de fabrication Référence de commande (Order code)
  • Page 15 Proline Promag H 100 Stockage et transport Référence de commande Le renouvellement de commande de l' a ppareil de mesure s' e ffectue par l' i ntermédiaire de la référence de commande (Order code). Référence de commande étendue • Le type d' a ppareil (racine du produit) et les spécifications de base (caractéristiques obligatoires) sont toujours indiqués.
  • Page 16 Stockage et transport Proline Promag H 100 Transport du produit AVERTISSEMENT Le centre de gravité de l'appareil de mesure se situe au-dessus des points d'ancrage des courroies de suspension. Risque de blessures dues au glissement de l' a ppareil ! ‣...
  • Page 17 Proline Promag H 100 Stockage et transport A0015605 Endress+Hauser...
  • Page 18 Montage Proline Promag H 100 Montage Conditions de montage En principe, il n' e st pas nécessaire de prendre des mesures particulières au moment du montage (par ex. support). Les forces extérieures sont absorbées par la construction de l' a ppareil.
  • Page 19 Proline Promag H 100 Montage A0017064  6 Montage dans un écoulement gravitaire Vanne de purge d' a ir Siphon de conduite Longueur de l' é coulement gravitaire En cas de tube partiellement rempli Dans le cas d' u ne conduite partiellement remplie avec pente : prévoir un montage de type siphon.
  • Page 20 Montage Proline Promag H 100 A0015591 Horizontale L' a xe des électrodes doit être horizontal. Ceci permet d' é viter une isolation temporaire des deux électrodes de mesure en raison de la présence de bulles d' a ir. La détection présence produit lors d' u ne implantation horizontale fonctionne seulement si le boîtier de transmetteur est orienté...
  • Page 21 Proline Promag H 100 Montage Longueurs droites d'entrée et de sortie 5 × DN ³ 2 × DN ³ A0016275 Pour les dimensions et les longueurs de montage de l' a ppareil, voir le document "Information technique", chapitre "Construction" 6.1.2 Conditions d'environnement et de process Gamme de température ambiante...
  • Page 22 Montage Proline Promag H 100 Unités US [°F] [185 °F] [212 °F] [275 °F] [392 °F] [572 °F] [842 °F] – – Pression du système En plus pour les pompes à piston, à membrane ou péristaltiques : installer un amortisseur de pulsations.
  • Page 23 Proline Promag H 100 Montage Adaptateurs [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s max. 8° 3 m/s 2 m/s 1 m/s d / D A0016359 Monter l'appareil de mesure 6.2.1 Outil nécessaire Pour le capteur Pour les brides et autres raccords process : •...
  • Page 24 Montage Proline Promag H 100 6.2.3 Monter le capteur AVERTISSEMENT Danger dû à une étanchéité insuffisante du process ! ‣ Pour les joints, veiller à ce que leur diamètre intérieur soit égal ou supérieur à celui du raccord process et de la conduite.
  • Page 25 Proline Promag H 100 Montage DN 2…25 DN 40…150 (1/12…1 ) " 1 ½ …6 ) " A0019804  9 Joints raccords process Raccords process avec joint torique Raccord process avec joint profilé aseptique, DN 2…25 (1/12…1") Raccord process avec joint profilé aseptique, DN 40…150 (1 ½…6") Soudage du capteur dans la conduite (manchon à...
  • Page 26 ! • Les anneaux de terre peuvent être commandés séparément comme accessoires auprès de Endress+Hauser. Lors de la commande, veiller à ce que les anneaux de terre soient compatibles avec le matériau des électrodes. Sinon on court le risque d' u ne destruction des électrodes par corrosion électrochimique !
  • Page 27 Proline Promag H 100 Montage A0002651  10 Montage d' a nneaux de terre Vis six pans pour raccord process Joints toriques Disque en matière synthétique (entretoise) ou anneau de terre Capteur Desserrer les 4 ou 6 vis à six pans (1) et supprimer le raccord process du capteur (4).
  • Page 28 Montage Proline Promag H 100 Contrôle du montage L' a ppareil est-il intact (contrôle visuel) ?  L' a ppareil est-il conforme aux spécifications du point de mesure ? Par exemple : • Température du process  • Pression du process (voir document "Information technique", chapitre "Courbes Pression- Température", sur le CD-ROM fourni)
  • Page 29 Proline Promag H 100 Raccordement électrique Raccordement électrique Conditions de raccordement 7.1.1 Outil nécessaire • Pour les entrées de câbles : utiliser un outil approprié • Pour le crampon de sécurité (dans le cas d' u n boîtier aluminium) : clé à six pans creux 3 mm •...
  • Page 30 Raccordement électrique Proline Promag H 100 Résistance de boucle ≤110 Ω/km Amortissement Max. 9 dB sur toute la longueur de la section de conduite. Blindage Blindage tressé cuivre ou blindage tressé avec pellicule. Lors de la mise à la terre du blindage de câble : tenir compte du concept de terre de l' i nstallation.
  • Page 31 Proline Promag H 100 Raccordement électrique Version d' a ppareil avec type de communication Modbus RS485 A0019528  12 Occupation des bornes Modbus RS485 Tension d' a limentation : DC 24 V Sortie : Modbus RS485 Version d' a ppareil avec type de communication EtherNet/IP A0017054 ...
  • Page 32 Raccordement électrique Proline Promag H 100 7.1.4 Occupation des broches connecteur Tension d'alimentation Tension d' a limentation pour tous les types de communication (côté appareil) Broch Affectation Codage Connec teur/ Prise DC 24 V Connec teur DC 24 V Mise à la terre/Blindage A0016809 4-20 mA HART, sortie impulsion/fréquence/tor...
  • Page 33 Proline Promag H 100 Raccordement électrique EtherNet/IP EtherNet/IP (côté appareil) Broch Affectation Codage Connec teur/ Prise Prise A0016812 7.1.5 Blindage et mise à la terre Le concept de blindage et de mise à la terre nécessite le respect des aspects suivants : •...
  • Page 34 Raccordement électrique Proline Promag H 100 respecter les spécifications de câble (→  29). Raccorder l'appareil AVIS Limitation de la sécurité électrique en raison d'un raccordement incorrect ! ‣ Ne faire exécuter les travaux de raccordement électrique que par un personnel spécialisé...
  • Page 35 Proline Promag H 100 Raccordement électrique 8 mm 8 mm 3 mm 10 (0.4) mm (in) A0017844  15 Versions d' a ppareil avec exemples de raccordement Câble Connecteur pour transmission du signal Connecteur pour tension d' a limentation ‣...
  • Page 36 ! • Les rondelles de terre peuvent être commandées séparément comme accessoires auprès de Endress+Hauser. Lors de la commande veiller à ce que les rondelles de terre soient compatibles avec le matériau des électrodes. Sinon on court le risque d' u ne destruction des électrodes par corrosion électrochimique !
  • Page 37 Proline Promag H 100 Raccordement électrique Compensation de potentiel par le biais de rondelles de terre supplémentaire A0002651 Vis six pans pour raccord process Joints toriques Rondelle de terre ou disque en matière synthétique (entretoise) Capteur Endress+Hauser...
  • Page 38 Raccordement électrique Proline Promag H 100 Compensation de potentiel par le biais des électrodes de terre au raccord process A0017293 Vis six pans pour raccord process Electrodes de terre intégrées Joint torique Capteur Réglages hardware 7.3.1 Régler l'adresse d'appareil Uniquement pour les versions d' a ppareil avec type de communication EtherNet/IP L' a dresse IP de l' a ppareil de mesure est configurable pour le réseau via micro-...
  • Page 39 Proline Promag H 100 Raccordement électrique ↓ ↓ Seulement configurable via adressage software Configurable via adressage de software et de hardware Gamme d'adresses IP 1…254 (4ème octet) Broadcast adresse IP Adressage au départ usine Adressage software; tous les micro-commutateurs de l' a dressage de hardware sont sur OFF.
  • Page 40 Raccordement électrique Proline Promag H 100 Lors de l'utilisation du transmetteur en zone non explosible ou en zone 2/Div. 2 4 - Bus termination 3 - Not used 220 W 2 - Not used 1 - Write protection A0017610  16 Résistance de terminaison activable via micro-commutateur sur le module de l' é...
  • Page 41 Proline Promag H 100 Raccordement électrique  A0013960 Utiliser des bouchons pour les entrées de câble inutilisées. Contrôle du raccordement L' a ppareil et le câble sont-ils endommagés (contrôle visuel) ?  Les câbles utilisés satisfont-ils aux exigences (→  29) ? ...
  • Page 42 Possibilités de configuration Proline Promag H 100 Possibilités de configuration Structure et principe du menu de configuration 8.1.1 Structure du menu de configuration Menu de configuration pour opérateur et maintenance Language Affic./Fonction. Configuration Diagnostic Menu de configuration pour experts Expert A0014058-FR 8.1.2...
  • Page 43 Proline Promag H 100 Possibilités de configuration 8.2.1 Etendue des fonctions Grâce au serveur Web intégré, il est possible de commander et de configurer l' a ppareil via un navigateur. 8.2.2 Conditions nécessaires Hardware Câble de liaison Câble Ethernet standard avec connecteur RJ45...
  • Page 44 Possibilités de configuration Proline Promag H 100 Démarrer le navigateur Entrer l' a dresse IP du serveur Web dans la ligne d' a dresse du navigateur : 192.168.1.212 Si l' a dresse IP de l' a ppareil est connue : entrer l' a dresse d' a ppareil définie dans la ligne d' a dresse du navigateur ;...
  • Page 45 Proline Promag H 100 Possibilités de configuration 8.2.5 Interface utilisateur A0017757-FR Image appareil Ligne avec 6 fonctions Tag appareil Ligne d' e n-tête Gamme de service Gamme de navigation Ligne d'en-tête Les informations suivantes apparaissent dans la ligne d' e n-tête : •...
  • Page 46 Possibilités de configuration Proline Promag H 100 8.3.1 Via interface de service (CDI) Cette interface de communication est disponible pour la version d' a ppareil suivante : Caractéristique de commande "Sortie", option M : Modbus RS485 A0016925 Interface de service (CDI) de l' a ppareil Commubox FXA291 PC avec outil de configuration "FieldCare"...
  • Page 47 Proline Promag H 100 Possibilités de configuration 8.3.2 Via interface de service (CDI-RJ45) A0016926  17 Raccordement pour caractéristique de commande "Sortie", Option B : 4-20 mA HART, sortie impulsion/fréquence/tor Interface de service (CDI-RJ45) de l' a ppareil de mesure avec accès au serveur Web intégré...
  • Page 48 Possibilités de configuration Proline Promag H 100 8.3.3 Via réseau Ethernet Cette interface de communication est disponible pour la version d' a ppareil suivante : Caractéristique de commande "Sortie", option N : EtherNet/IP A0016961 Réseau Ethernet Système d' a utomatisation, par ex. "RSLogix" (Rockwell Automation) Station de travail pour la configuration d' a ppareils de mesure : avec Add-on-Profil Level 3 pour "RSLogix 5000"...
  • Page 49 Proline Promag H 100 Intégration système électronique E/S mettre le micro-commutateur N°10 sur ON, redémarrer l' a ppareil et entrer l' a dresse IP au départ usine 192.168.1.212. Etablir une liaison en ligne avec l' a ppareil. Pour des versions d'appareil avec type de communication Modbus RS485 Via interface de service (CDI) et outil de configuration "FieldCare"...
  • Page 50 Mise en service Proline Promag H 100 10.2 Etablissement de la liaison via FieldCare • Pour le raccordement de FieldCare (→  45) • Pour l' é tablissement de la liaison via FieldCare (→  48) 10.3 Régler l'adresse d'appareil via le logiciel.
  • Page 51 Proline Promag H 100 Mise en service 10.5.1 Aperçu des paramètres avec description sommaire Sélection/ Paramètre Description Réglage par défaut Entrée Désignation du point de Entrer la désignation Max. 32 caractères tels Promag mesure pour le point de mesure. que des lettres, des chiffres ou des caractères...
  • Page 52 Mise en service Proline Promag H 100 10.6.2 Protection en écriture via commutateur de verrouillage Avec le commutateur de verrouillage il est possible de bloquer l' a ccès en écriture à l' e nsemble du menu de configuration à l' e xception des paramètres suivants : •...
  • Page 53 Proline Promag H 100 Informations de diagnostic OFF ON - Write protection - Default Ethernet network settings IP 192.168.1.212 A0017915 ‣ Mettre le commutateur de verrouillage situé sur le module électronique en position ON : protection en écriture du hardware activée.
