Étape 7 : Préparation du panneau supérieur
Insérez un axe de came (b) dans chaque trou fileté et introduisez un goujon (c) dans chaque trou adjacent du panneau supérieur (o).
Serrez tous les axes de came à l'aide d'un tournevis cruciforme. Reportez-vous au schéma 7 si nécessaire.

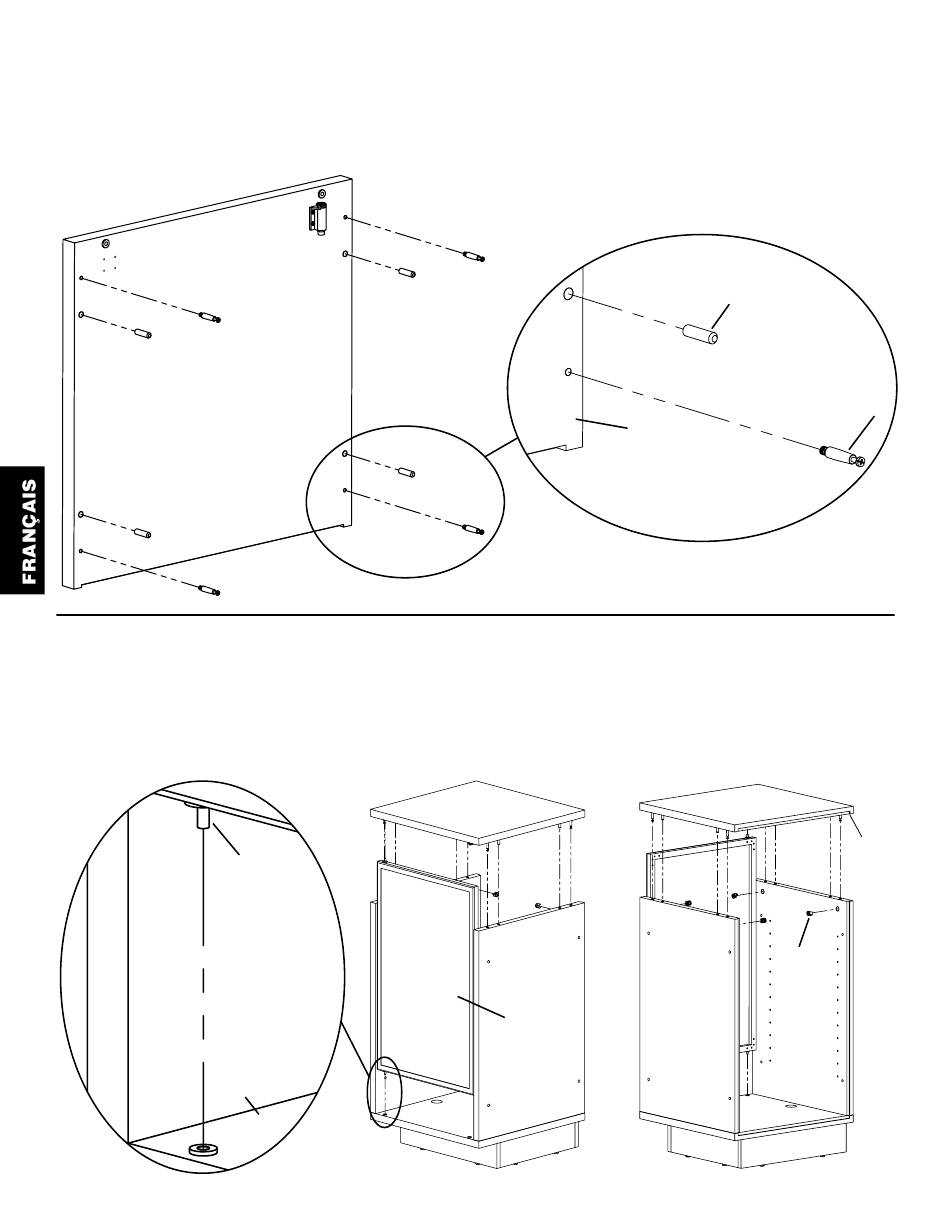

Schéma 7
Étape 8 : Montage de la porte et du panneau supérieur
Relevez doucement l'armoire de manière à ce qu'elle repose sur sa base, en position verticale. Insérez une came (a) dans chaque panneau
latéral (s, t). Veillez à ce que la flèche sur chaque came pointe vers l'axe de came correspondante dans le panneau supérieur (o). Insérez
la porte (u) dans la base de manière que le côté avec pivot soit en face du loquet (m). Ajustez le panneau supérieur aux panneaux latéraux
de manière que les axes de came correspondent aux cames et que la porte soit solidement fixée en partie supérieure. Serrez toutes les
cames en les tournant dans le sens horaire. Reportez-vous aux schémas ci-dessous s'il le faut.
Vue détaillée
point de
pivotement
o
Vue de l'avant
u
Vue détaillée
o
c
b
Vue de l'arrière
encoche
a
