Fonctionnement

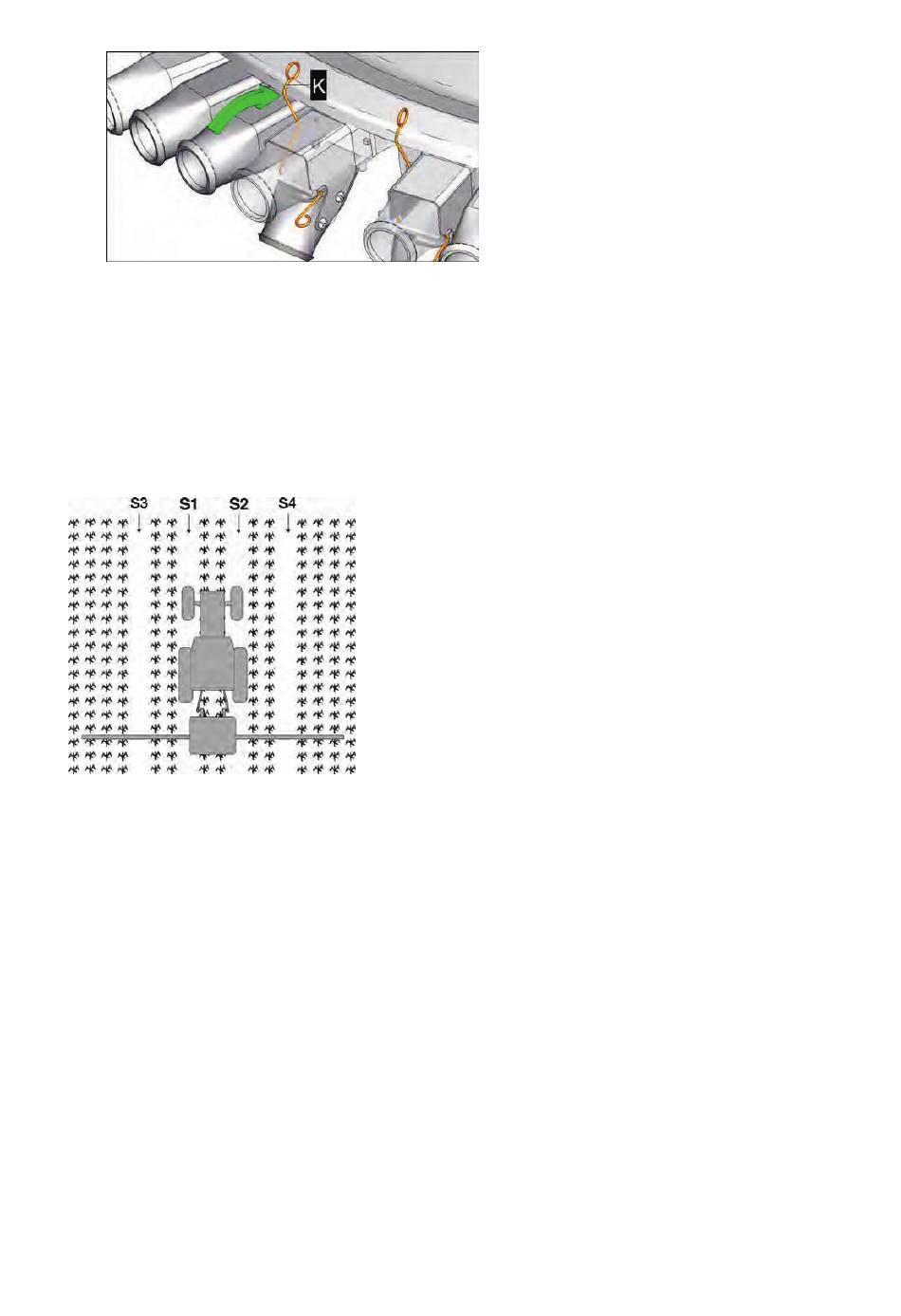

K = levier de commande des sorties de la tête de distribution avec jalonnage
Tête de répartition et jalonnage (machines avec sorties motorisées)
La semence dosée est répartie uniformément dans la tête de répartition vers les sorties de
tête et guidée à travers les tuyaux spiralés vers les socs.
Lors de la création des voies de jalonnage, les zones de traces des roues du tracteur sont
normalement laissées exemptes de graines (sauf pour les rangs en jalonnage alterné). A cet
effet, les sorties de tête de répartition correspondantes pour la graine sont fermées et la grai
ne est réintroduite vers le circuit de distribution via les sorties de retour de graines.
S1 / S2 = rangs jalonnés
Fermer et ouvrir les rangs jalonnés
Les sorties jalonnées sur la tête de répartition restent ouvertes lorsque la commutation de
jalonnage est désactivée
Lorsque la commutation de jalonnage est activée, les trappes de sorties motorisées sont fer
mées et ouvertes selon le rythme de jalonnage. Les trappes de sorties avec lesquelles les
rangs des passages jalonnés doivent être exécutés (M1 + M2 ou M3 + M4) peuvent être li
brement sélectionnées. Il est donc possible de choisir entre 2 largeurs de jalonnage différen
tes pour les équipements de traitement.
Voir "Réglage du rythme de jalonnage" sur page 80.
Lorsque le jalonnage est activé avec le jalonnage spécial, les trappes motorisées sont ouver
tes ou fermées dans le rythme de jalonnage réglé. Il n'y a pas de sélection séparée des trap
pes électriques car toutes les trappes électriques sont utilisées pour le jalonnage.
Voir "Ré
glage du rythme de jalonnage" sur page 80.
244 |
Mode d'emploi original TERRASEM C4/R4 /CLASSIC FERTILIZER
8515.fr.80V.1
