Fonctionnement
position "Freinage". Dans le même temps, la goupille "Béta" est arrachée de sa position pour
éviter d'endommager la valve de frein d'urgence.
AVERTISSEMENT
Dommages sur les garnitures de freins!
► Sur machine avec un système de frein d'urgence hydraulique, contrôler absolument
avant tout déplacement de la machine, la position de l'axe du système!
► La position de la vanne et du système doivent correspondre à l'étiquette apposée sur la
vanne en position "OPERATION", sinon la machine ne peut pas être déplacée Ou les
garnitures de frein surchauffent pendant le déplacement et le frein perd son efficacité,
au pire destruction totale du système de freinage)!
► Positionnez les deux encoches sur l'axe, alignezles avec l'autocollant sur la vanne et
corrigezle si nécessaire (les deux marques en position 9h avec le bouton poussoir à
gauche).!

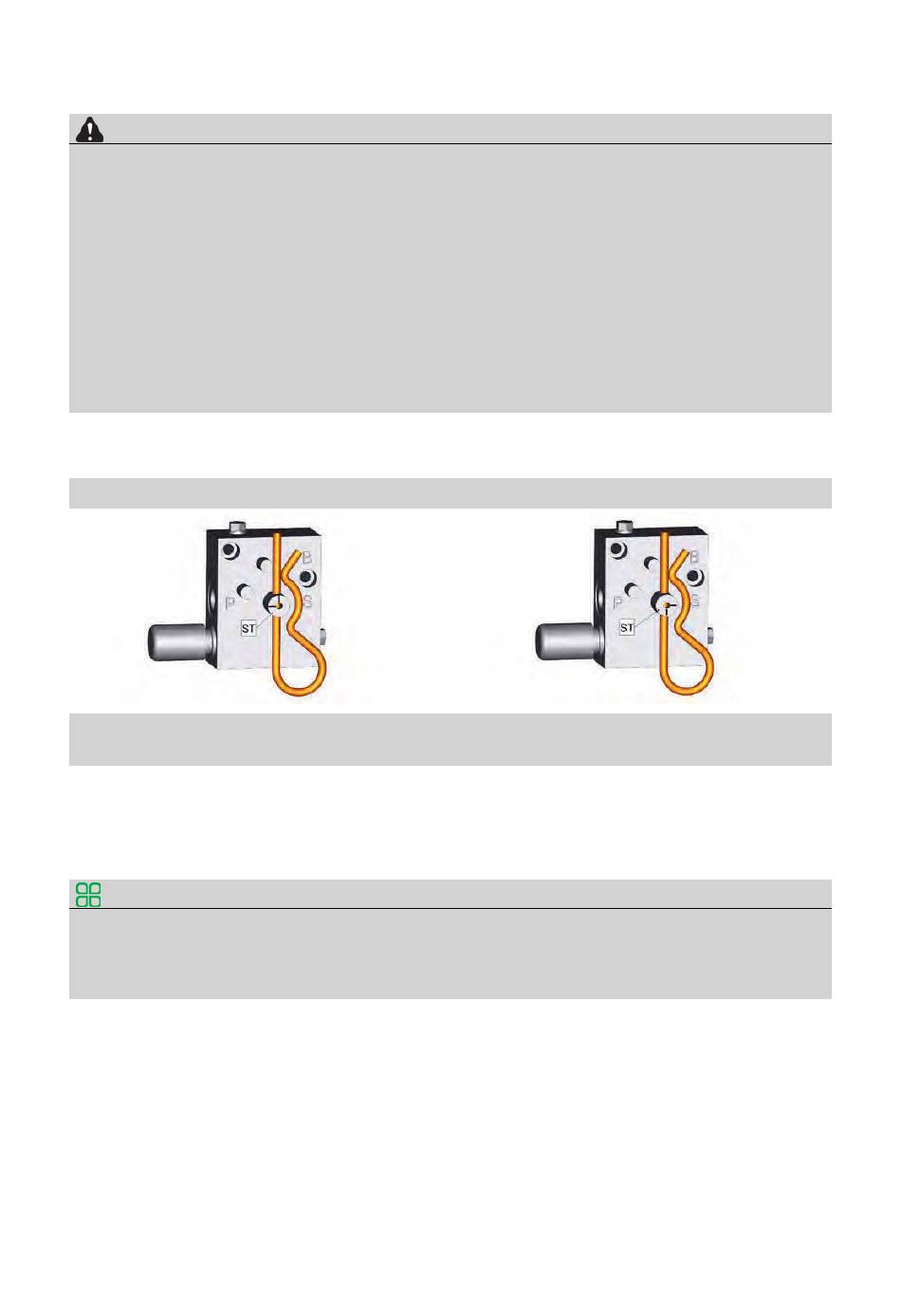

Vérification des repères de l'axe central!
Correcte!
St = Position d'attente (freinage d'urgence
armé)
Fixation du câble de rupture (valve de freinage d'urgence hydr. frein
à conduite unique H1L)
RENSEIGNEMENT
Si le tracteur est équipé de points d'attache inadaptés pour le câble de rupture, faire monter
les points d'attache correspondants par un partenaire Pöttinger.
Les conditions suivantes doivent être remplies pour le montage ultérieur.
Pour que le freinage d'urgence soit déclenché dans tous les cas, la force de traction du câble
doit agir sur le connecteur dans la plage angulaire prescrite et le support du câble doit être
dimensionné en conséquence. Voir les schémas suivants.
218 |
Mode d'emploi original TERRASEM C4/R4 /CLASSIC FERTILIZER
Incorrecte!
St = Position d'attente (freinage d'urgence
armé)
8515.fr.80V.1
