Fonctionnement
RENSEIGNEMENT
Pour la conception du support, la force maximale appliquée au câble est de 116 N, celleci
doit être multipliée par le facteur de sécurité 2 = 232 N.
Attelage de la machine
Le réglage est décrit sur la base d'un timon avec une barre d'attelage pendulaire et doit être
exécuté de manière analogue pour chaque version de timon.
AVIS
Dommages aux composants de la machine lors de l'accouplement !
► Veiller à ce que l'accessibilité soit libre.
► Positionner toujours les flexibles, les câbles ou les chaînes en dehors de la zone d'atte
lage.
Condition préalable
•
Adapter la hauteur d'attelage du timon (machines avec attelage par anneau ou à boule).

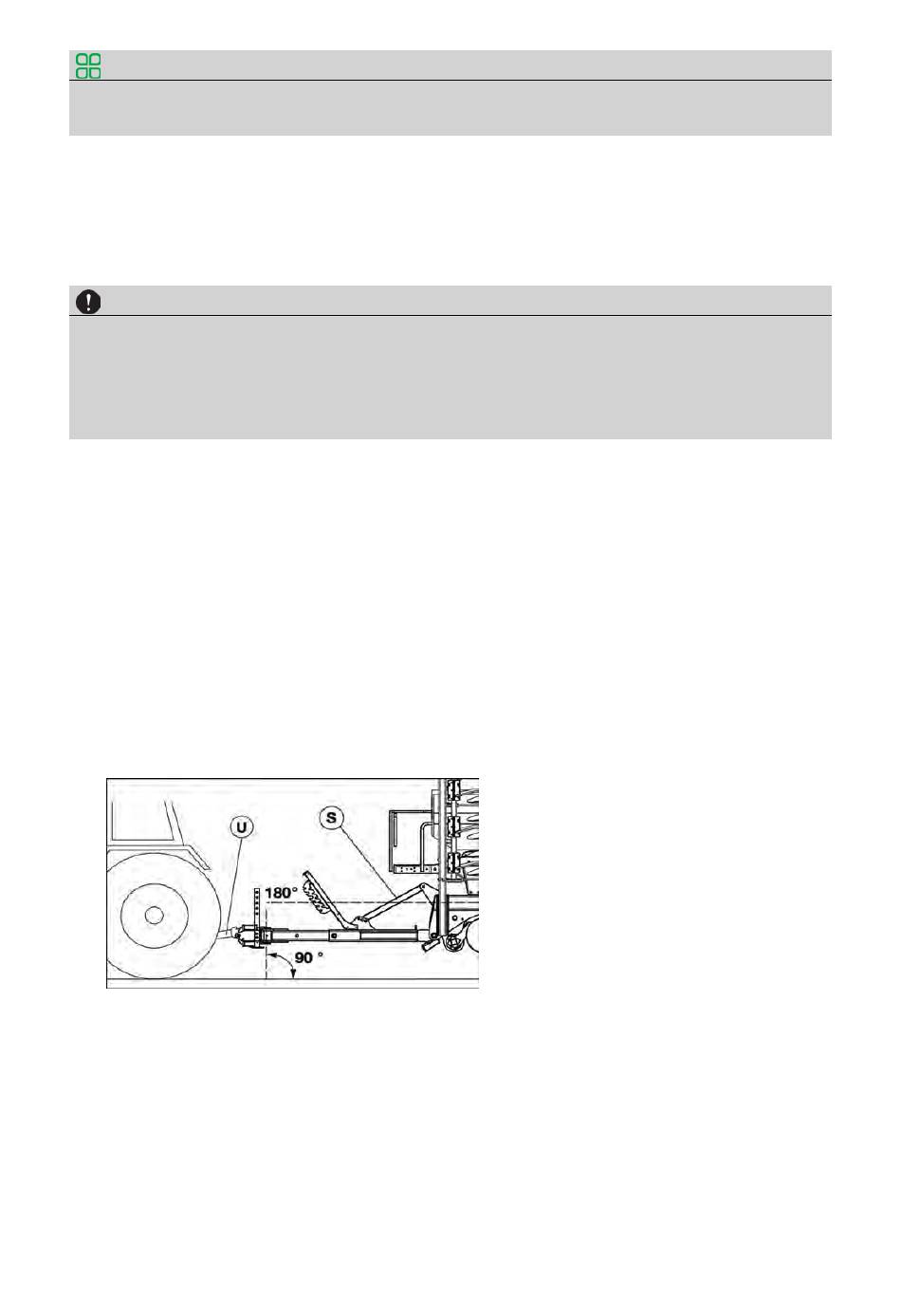

Régler le timon et l'atteler
Procédure
►
Fixer les boules d'attelage sur l'axe des chapes de la barre d'attelage pendulaire et les
sécuriser.
►
Centrer la barre avec les bras d'attelage inférieurs (U) du tracteur.
Régler les bras inférieurs du relevage (U) de manière à ce qu'ils soient à horizontale,
remontant légèrement vers l'outil et bloqués latéralement.
►
Régler le hauban (S) afin que le bâti de l'outil soit à l'horizontale.
Illustration
►
Atteler la barre d'attelage pendulaire aux bras inférieurs et la sécuriser. Si nécessaire,
corriger la hauteur des chandelles.
►
Avec la commande du relevage, relever les bras inférieurs jusqu'à ce que la béquille soit
dégagée du sol.
►
Remonter la béquille en position de transport et la sécuriser.
►
Abaisser le relevage jusqu'à ce que le bâti soit à l'horizontale
220 |
Mode d'emploi original TERRASEM C4/R4 /CLASSIC FERTILIZER
8515.fr.80V.1
