delivery
The electric drive for the lifting device type 1889 consists of:
2 Gear motors
1 Control box
2 Drive cables
2 Limit switch cables
4 Fitted limit switch casings
1 Installation kit (connection flange, mounting bolts, etc.)
1 Power supply cable (only by 24V-DC)
Montage
Il est recommandé que le montage de l'entraînement
électrique (coffret de distribution, disque à crans, inter-
rupteur de fin de course) soit effectué par le personnel de
la société haacon hebetechnik gmbh.
Pendant la mise en service initiale par le fabricant, les béquilles
sont dotées des boîtiers de distribution correspondants.
Les butées de montage sont réglées et la bride de l'adaptateur
est montée afin d'assurer la préhension des motoréducteurs.
Les autres composants de l'entraînement électrique peuvent
ensuite être montés selon l'ordre décrit ci-après sur l'appareil
de levage monté.

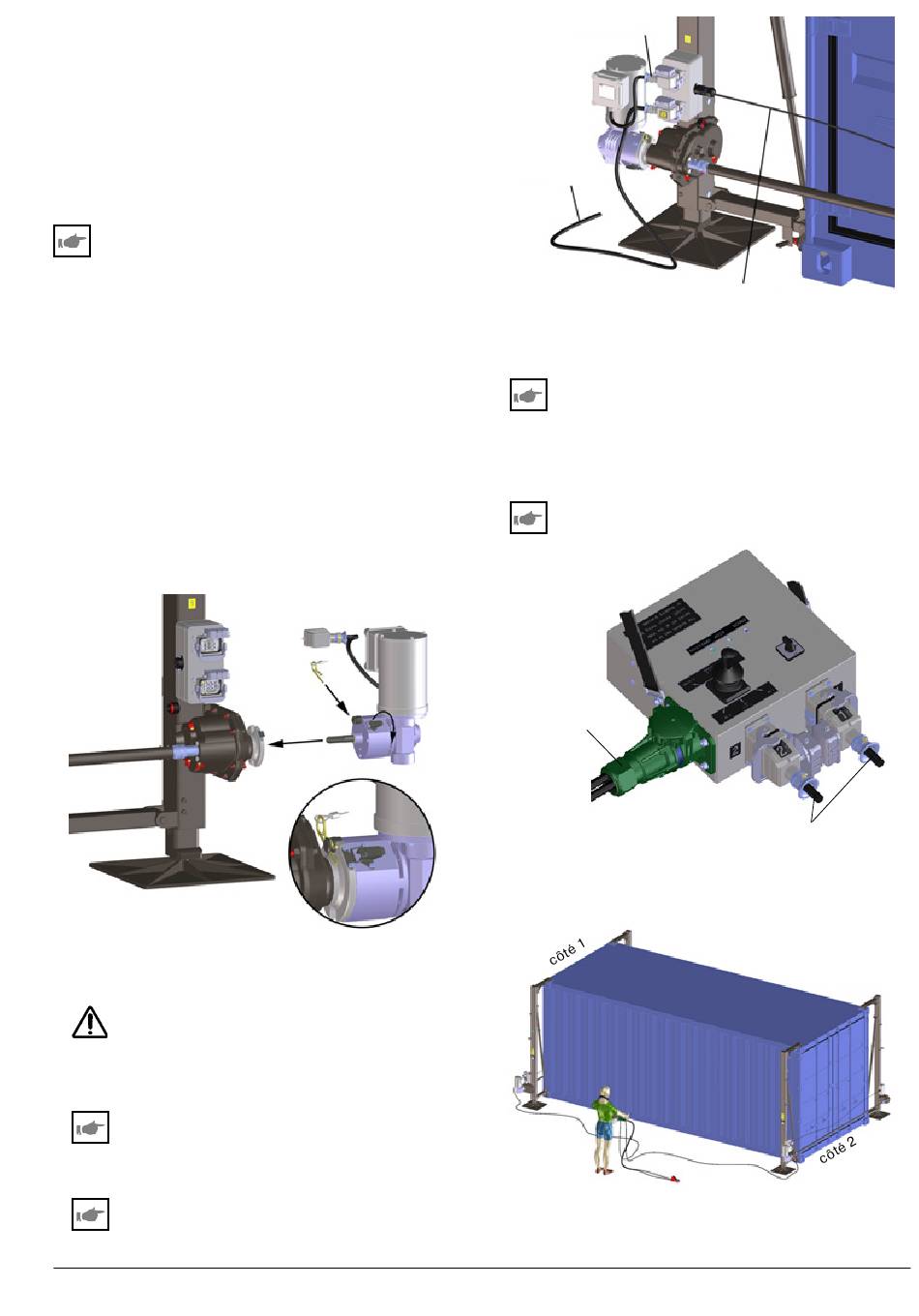

1. Procéder au raccordement des moto-réducteurs en placant
le quatre-pans de l'arbre dans le percage de positionnement
de l'engrenage indiqué par '1' et '2'.
Durant le levage, sécurisez les moto-réducteurs par insection
du ressort d'arret dans le boulon de blocage. Si les moteurs
séjournent de manière prolongée au niveau de l'appareil de
levage, les fixer en outre avec une chaîne d'attache.
2. Brancher le câble de connexion des moto-réducteurs aux pri-
ses correspondantes sur le support et bloquer.
Avant de retirer les motoréducteurs du support, l'unité
de commande doit être mise hors tension pendant au
moins 60 secondes.
Relier chaque paire de supports avec un interrupteur de fin de
course par un raccord fileté.
Les extrémités des câbles sont des prises de type
mâle ou femelle.
Raccorder le câble de traction aux supports appelés '1' et '2'
et bloquer.
Les extrémités des câbles sont des prises de type
mâle ou femelle. Pour assurer le raccordement cor-
rect, les connecteurs sont codés.
094039_y_fr_hebvrr_s
fig. 9-2
haacon hebetechnik gmbh – Telefon +49 (0) 9375 - 84-0
Câble de raccordement
Câble
d'entraînement
Câble d'interrupteur de fin de course
3. Raccorder et sécuriser le câble d'entraînement avec l'unité
de commande.
Raccorder le câble d'entraînement de la béquille 1
avec le raccordement 1, et le câble d'entraînement de
la béquille 2 avec le raccordement 2 de l'unité de com-
mande. Pour garantir le raccordement correct, les
connecteurs sont codés.
Raccorder l'unité de commande avec l'alimentation électrique.
L'aspect de l'alimentation électrique varie selon la ten-
sion de service (ici 24 VCC).
Alimentation
4. L'appareil de levage avec entraînement électrique monté est
prêt à l'emploi.
béquille 3
béquille 1
Fax +49 (0) 9375 - 8466
.
fig. 9-3
Câble d'entraînement
fig. 9-4
béquille 4
béquille 2
fig. 9-5
9
