Attaches rigides pour les manœuvres treuil et
moteur. Il y a une attache tous les 700 mm.
Attaches souples pour la manœuvre par sanlge.
Il y a une attache tous les 500 mm.
Positionner deux attaches aux deux extrémités
à environ 100 mm du bord et répartir sur la
longueur à distance égales les autres attaches.

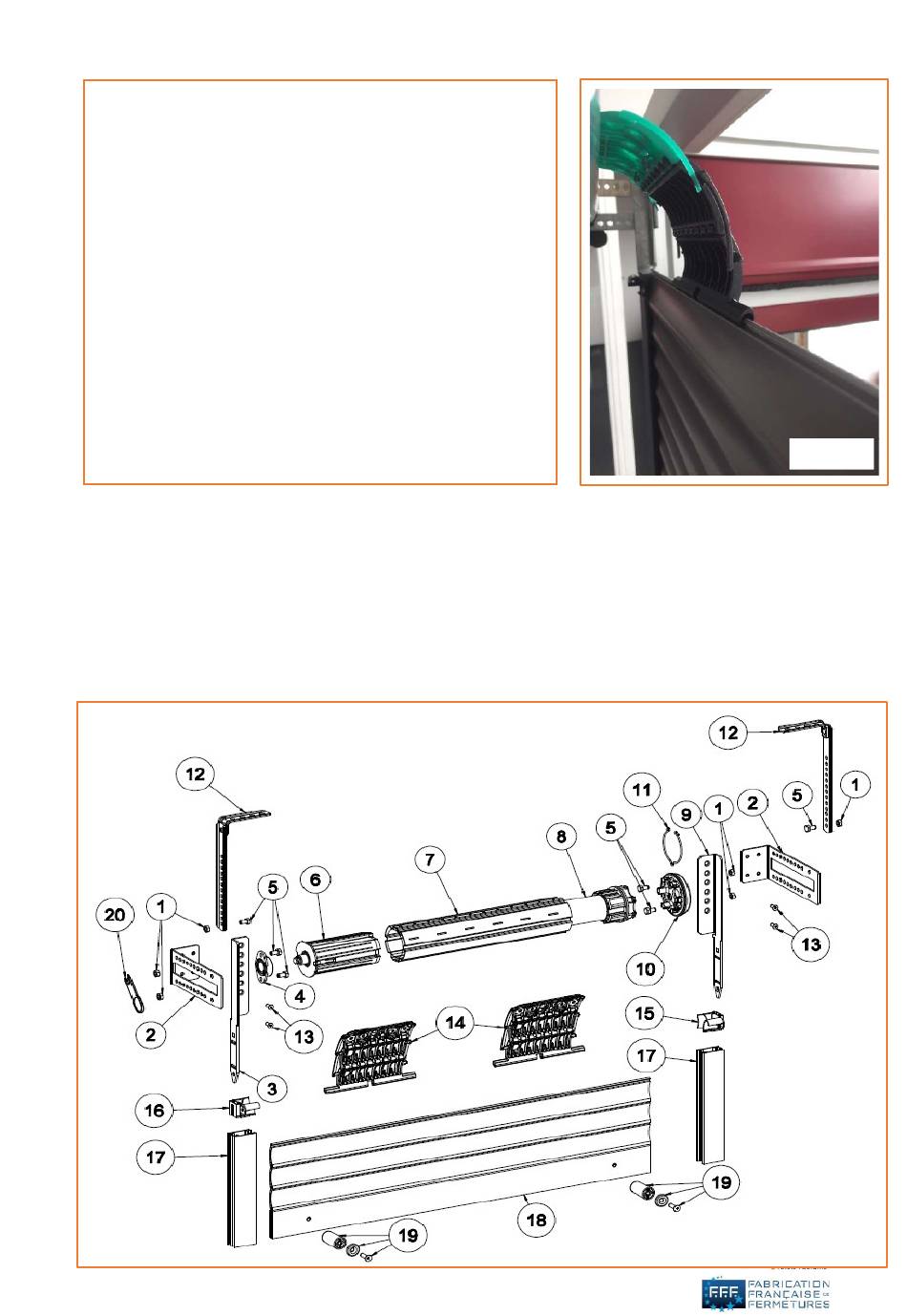

3.5 Mise en place de l'axe
Monter l'axe dans les emplacements définis dans les équerres à droite et à gauche
des coulisses suivant la manouvre commandée. Ci-dessous les vues éclatées des
différentes configurations de manœuvres.
AXE AVEC MANŒUVRE MOTORISEE
Version : 24-06
Page 8 sur 13
Fig. 5
Fig. 6
