3.3 Montage des coulisses
Positionner les deux coulisses, avec les pattes et équerres logées dans la réservation,
en vue de leur fixation. Repérer les trous de fixation suivant les trous pré-percés dans
les coulisses. Fixer à l'aide de vis adaptées au support.
Respecter les tolérances géométriques de pose ci-dessous.

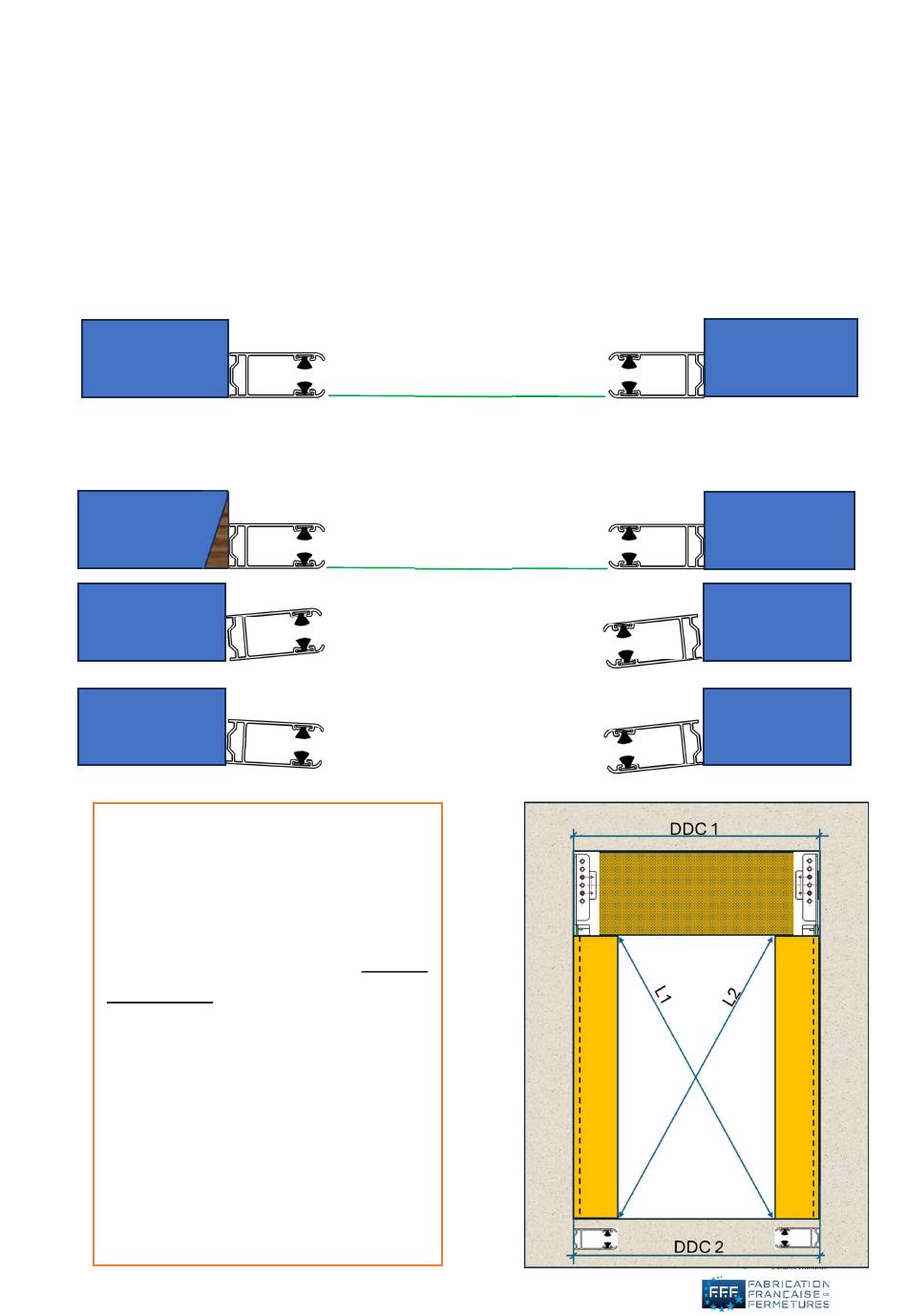

Tolérance de pose :
Dos De Coulisse (DDC)
DDC1=DD2 ±1 mm
ET doit correspondre à la valeur
commandée et validée sur l'AR de
commande à ± 1 mm
Diagonales (L)
L1=L2 ±1 mm
Version : 24-06
Coulisse calée pour éviter le faux aplomb
Page 6 sur 13
