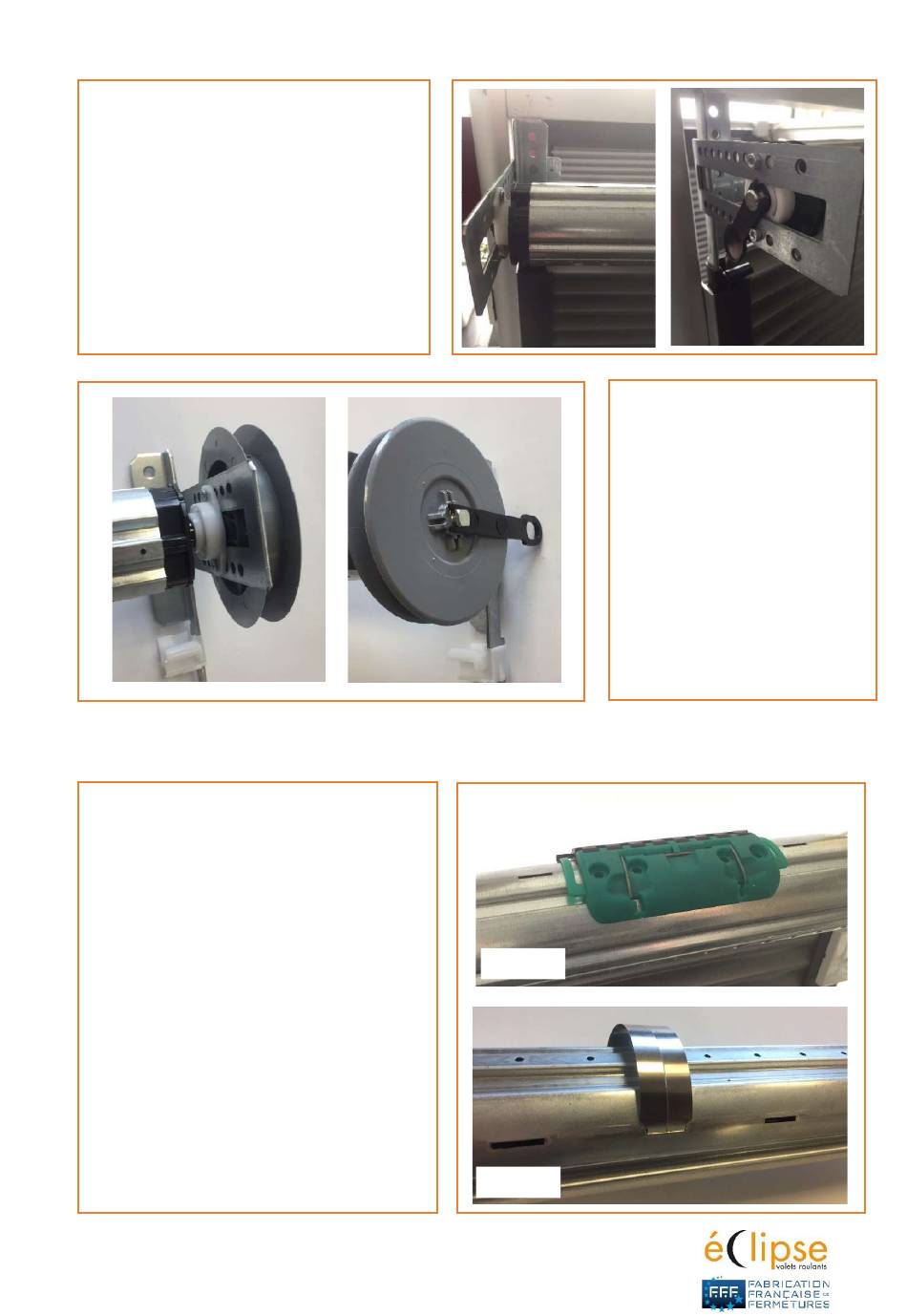

Engagement d'un côté de l'axe
dans le palier lisse et verrouillage à
l'aide de la fourchette 24.
3.6 Fixation du tablier sur l'axe
Fixer toutes les attaches sur l'axe.
Attaches rigides fig. 12.
Attaches souples fig 13.
Version : 24-06
Fig. 12
Fig. 13
Page 12 sur 13
Engagement de l'axe côté
manœuvre
dans
pallier
lisse
épaulé.
Positionner la poulie de
l'autre côté de l'équerre
sur le carré de 10 mm.
Verrouiller à l'aide de la
grande fourchette 24.
un
