3 ETAPES DE MONTAGE

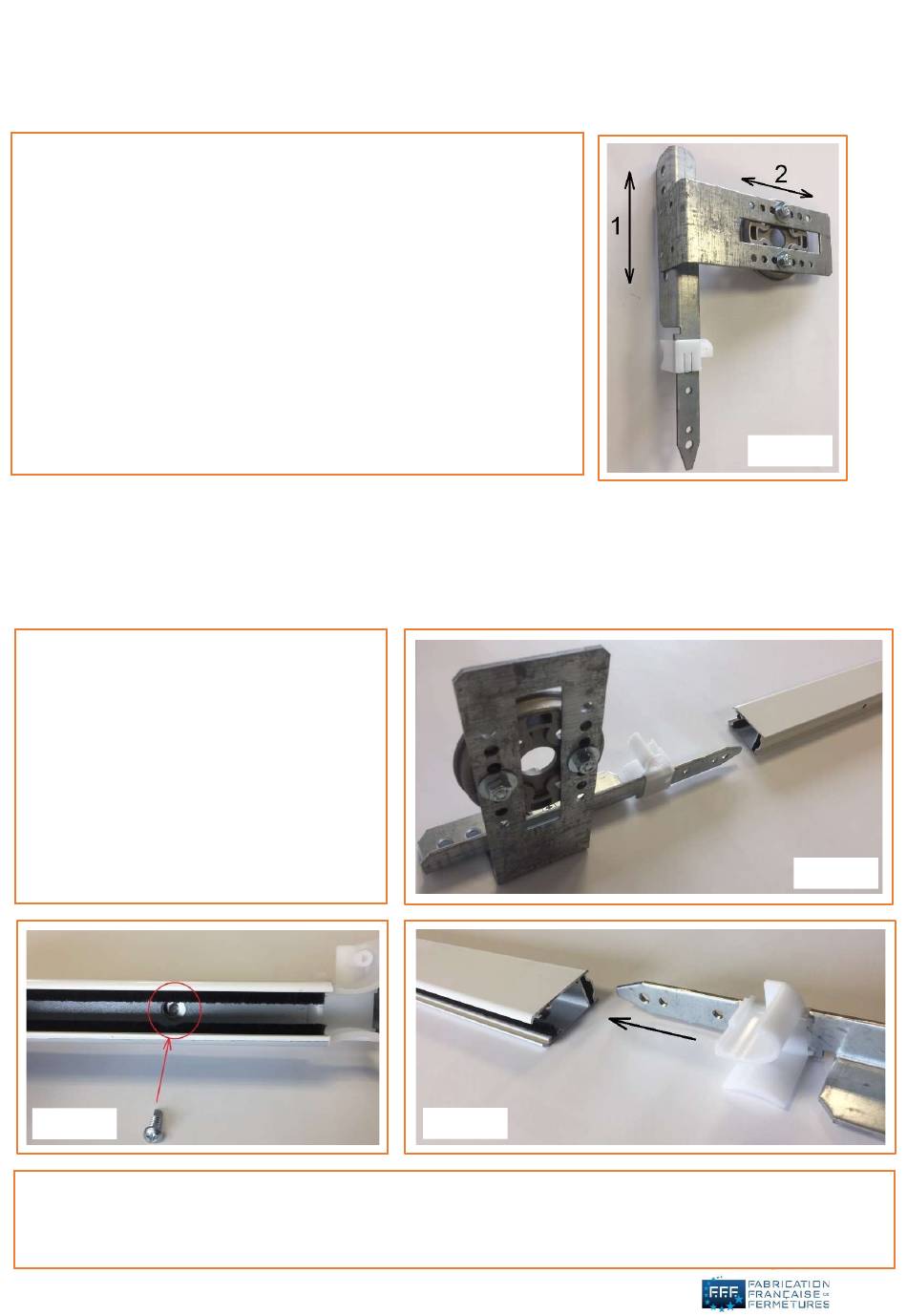

3.1 Réglage pate et équerre
Les pattes de fixation droite et gauche sont préassemblées
en usine. En fonction de la réservation disponible sous le
linteau pour le tablier, l'axe d'enroulement peut être
ajusté en hauteur (1) et en profondeur (2). (fig. 1)
3.2 Montage patte et équerre dans la coulisse
Glisser la patte dans la chambre de la
coulisse prévue à cet effet jusqu'à ce
que la tulipe vienne en contact avec
la coulisse. (fig. 2 et 3).
Verrouiller la patte dans la coulisse
en plaçant un vis auto-perforante
dans le trou pré-percé de la coulisse
(fig 4)
Fig. 4
NOTE : suivant les configurations des réservations, les supports d'axes droite et gauche
peuvent également être montés après la fixation des coulisses en les insérant par la trappe
de visite.
Version : 24-06
Fig. 3
Page 5 sur 13
Fig. 1
Fig. 2
