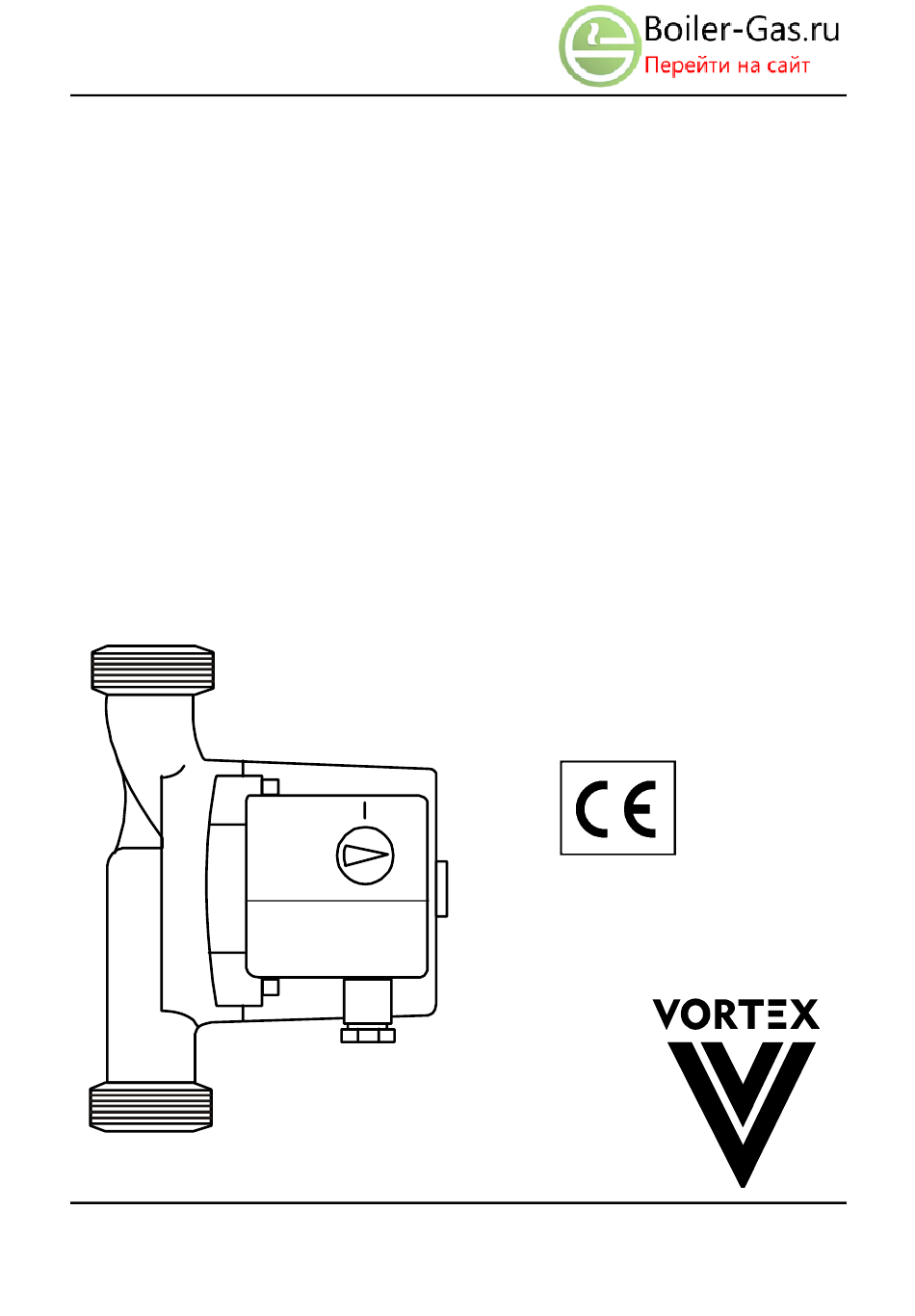

Vortex HZS 701 Instructions De Mise En Service Et D'entretien

Masquer les pouces

page de 41

/ 41
Signets

Liens rapides

Télécharger ce manuel

All manuals and user guides at all-guides.com

ISTRUZIONI PER L'INSTALLAZIONE E LA MANUTENZIONE

INSTRUCTIONS DE MISE EN SERVICE ET D'ENTRETIEN

INSTRUCTIONS FOR INSTALLATION AND MAINTENANCE

INSTALLATIONSANWEISUNG UND WARTUNG

INSTRUCTIES VOOR INGEBRUIKNAME EN ONDERHOUD

INSTRUCCIONES PARA LA INSTALACION Y EL MANTENIMIENTO

INSTALLATIONS - OCH UNDERHÅLLSANVISNING

INSTRUÇÕES PARA A INSTALAÇAO

МОНТАЖ

INSTRUKCJA OBSŁUGI

ΟΔΗΓΙΕΣ ΓΙΑ ΤHN ΕΓΚΑΤΑΣΤΑΣΗ

NÁVOD NA INSTALACI

KULLANIM VE BAKIM TALİMATLARI

Инструкция за инсталация и поддръжка

NÁVOD NA INŠTALÁCIU A ÚDRŽBU

HZ 401, HZ 601, HZ 701, HZ 801

HZS 401, HZS 601, HZS 701

BW 401

Sommaire des Matières pour Vortex HZS 701

Page 1 МОНТАЖ INSTRUKCJA OBSŁUGI ΟΔΗΓΙΕΣ ΓΙΑ ΤHN ΕΓΚΑΤΑΣΤΑΣΗ NÁVOD NA INSTALACI KULLANIM VE BAKIM TALİMATLARI Инструкция за инсталация и поддръжка NÁVOD NA INŠTALÁCIU A ÚDRŽBU HZ 401, HZ 601, HZ 701, HZ 801 HZS 401, HZS 601, HZS 701 BW 401...
Page 2 DICHIARAZIONE DI CONFORMITÀ CE (FR) DÉCLARATION DE CONFORMITÉ CE Noi, Deutsche Vortex GmbH & Co. KG Kästnerstraße 6 D- Nous, Deutsche Vortex GmbH & Co. KG Kästnerstraße 6 D- 71642 Ludwigsburg, dichiariamo sotto la nostra esclusiva 71642 Ludwigsburg, déclarons sous notre responsabilité...
Page 3 All manuals and user guides at all-guides.com (NL) EG-VERKLARING VAN OVEREENSTEMMING (ES) DECLARACIÓN DE CONFORMIDAD CE Wij, Deutsche Vortex GmbH & Co. KG Kästnerstraße 6 D- Nosotros, Deutsche Vortex GmbH & Co. KG Kästnerstraße 6 71642 Ludwigsburg, verklaren uitsluitend voor...
Page 4 All manuals and user guides at all-guides.com ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ СЕ (RU) (CZ) ES PROHLÁŠENÍ O SHODĚ Мы, Deutsche Vortex GmbH & Co. KG Kästnerstraße 6 D- My, Deutsche Vortex GmbH & Co. KG Kästnerstraße 6 D- заявляем под полную...
Page 5 (BG) УДОСТОВЕРЕНИЕ ЗА СЪОТВЕТСТВИЕ EO (TR) CE UYGUNLUK BEYANNAMESİ Ние, Deutsche Vortex GmbH & Co. KG Kästnerstraße 6 D- Biz Deutsche Vortex GmbH & Co. KG Kästnerstraße 6 D- 71642 Ludwigsburg, под нашата ексклузивна отговорност 71642 Ludwigsburg, Münhasır sorumluluğumuz altında olarak заявяваме, че...
Page 6 All manuals and user guides at all-guides.com I N D I C E T AB L E D E S M AT I È R E S A V V E R T E N Z E 6 – 9 A V E R T I S S E M E N T S 6 –...
Page 7 All manuals and user guides at all-guides.com AVVERTENZE: L'installazione, l'allacciamento elettrico e la messa in esercizio della pompa devono essere eseguite da personale specializzato nel rispetto delle norme di sicurezza generali e locali vigenti. Il mancato rispetto delle presenti istruzioni farà decadere ogni diritto di garanzia, oltre a mettere in pericolo le persone e le cose.
Page 8 All manuals and user guides at all-guides.com RICHTLIJNEN: installatie, elektrische aansluiting inwerkingstelling pomp moeten worden uitgevoerd door gespecialiseerd personeel, overeenkomstig de geldende algemene en plaatselijke veiligheidsvoorschriften. Het niet in acht nemen van deze instructies doet ieder recht op garantie vervallen en kan gevaar opleveren voor personen en voorwerpen.
Page 9 All manuals and user guides at all-guides.com ПРЕДУПРЕЖДЕНИЯ: Установка, электрическое подсоединение и запуск в эксплуатацию насоса должны выполняться специализированным персоналом в соответствии с общими и местными действующими нормативами по безопасности. При несоблюдении данных инструкций покупатель теряет право на гарантийное обслуживание, а...
Page 10 All manuals and user guides at all-guides.com UYARILAR: Pompanın yerleştirilmesi, elektrikle bağlantısı ve hareket ettirilmesi, uzman personel tarafından genel yerel güvenlik yönergelerine özen gösterilerek yapılmalıdır. talimatlara özen gösterilmezse insanlar ve eşyalar için zararlar doğurabilir ve garanti şartlarından öngörülen ücretsiz tamir servisinden yararlanma hakları düşer.
Page 11 All manuals and user guides at all-guides.com CAMPO D'IMPIEGO: HZ-HZS: per acqua calda negli impianti di riscaldamento domestici. per acqua fredda negli impianti di condizionamento. BW 401: Questo circolatore è indicato solo per l’acqua potabile. per acqua sanitaria TF Max.= 85°C / per altri impieghi TF Max.= 110°C APPLICATIONS: HZ-HZS: pour eau chaude dans les installations de chauffage domestiques.
Page 12 All manuals and user guides at all-guides.com ANVÄNDNINGSOMRÅDE: HZ-HZS: för varmvatten i uppvärmningssystem i bostäder. för kallvatten i luftkonditioneringsanläggningar. BW 401: Denna cirkulationspump är endast avsedd för dricksvatten. för avloppsvatten TF Max.= 85°C / För annan användning TF Max.= 110°C. CAMPO DE EMPREGO: HZ-HZS: para água quente nas instalações de aquecimento domésticas.
Page 13 All manuals and user guides at all-guides.com KULLANIM SINIRLARI: HZ-HZS: ev ısıtma tesisatlarında sıcak su için. havalandırma tesislerindeki soğuk su için. BW 401: Bu sirkülasyon pompası sadece içme suyu için uygundur. sıhhi tesisatların suyu için TF Max.= 85°C / Diğer TF kullanımı için max. 110° Област...
Page 14 All manuals and user guides at all-guides.com INSTALLAZIONE: Sulla tubazione di mandata o su quella di ritorno. La freccia stampata sul corpo pompa indica la direzione del flusso. FIG. 3 INSTALLATION: Sur le tuyau de refoulement ou sur le tuyau d'aspiration. La flèche imprimée sur le corps de la pompe indique la direction du flux.
Page 15 All manuals and user guides at all-guides.com INSTALLAZIONE: Installare sia sul condotto di aspirazione che su quello di mandata una valvola di intercettazione. FIG. 4 INSTALLATION: Installer une soupape d'arrêt sur le tuyau d'aspiration ainsi que sur le tuyau de refoulement. FIG. 4 INSTALLATION: Install an interception valve on both the intake pipe and the delivery pipe.
Page 16 All manuals and user guides at all-guides.com INSTALLAZIONE: Montare SEMPRE il circolatore con l'albero motore orizzontale, evitando gocciolamenti motore sulla morsettiera. FIG. 5 INSTALLATION: Monter TOUJOURS le circulateur avec l'arbre moteur horizontal en évitant les suintements sur le moteur et sur le bornier.
Page 17 All manuals and user guides at all-guides.com INSTALACJA: Należy ZAWSZE montować pompę cyrkulacyjną w poziomie z wałem silnika, unikając w ten sposób kropienia wody na silnik i na listwę zaciskową. RYS. 5 YERLEŞTİRME: Su pompasını DAİMA motor milini yatay konumda yerleştirerek takınız.
Page 18 All manuals and user guides at all-guides.com INSTALLAZIONE: Non mescolare all'acqua in circolazione additivi derivanti da idrocarburi e prodotti aromatici. Antigelo max. 30% (HZS: max. 60%). Prevedere un sistema anticalcare negli impianti con circolatori sanitari con durezza TH dell'acqua superiore a 14°dH. INSTALLATION: Ne pas mélanger à...
Page 19 All manuals and user guides at all-guides.com УСТАНОВКА: Не смешивать воду в циркуляции с добавками из углеводородов или ароматических веществ. Макс. антифриз 30 % Предусмотреть установку системы против (HZS: max. 60%). образования известковых налетов в установках с циркуляторными насосами санитарной воды твердостью ТН превышающей 14°dH. činidly INSTALACE: Vodu okruhu...
Page 20 All manuals and user guides at all-guides.com INSTALLAZIONE: Attenzione!! In caso di coibentazione (isolamento termico) accertarsi che i fori di scarico condensa della cassa motore non vengano chiusi o parzialmente ostruiti.FIG. 6 INSTALLATION : Attention !! en cas de calorifugeage (isolation thermique), s’assurer que les trous de drainage de la condensation de la caisse moteur ne soient pas fermés ou partiellement bouchés.FIG.6 INSTALLATION: Caution!! in the presence of thermal insulation, ensure that the...
Page 21 All manuals and user guides at all-guides.com ИНСТАЛИРАНЕВ: Внимание! В случай на топлинно разширение трябва да се осигури отворите за изтичане на кондензатната вода на кутията на двигателя да не са затворени или частично запушени. ФИГ. 6 INŠTALÁCIA: Pozor!! V prípade zateplenia ( tepelná izolácia ) je treba se ubezpečiť,ak nedochádza k čiastočnemu alebo kompletnému upchaniu otvorov pre vypúšťanie kondenzácie z motoru.
Page 22 All manuals and user guides at all-guides.com ALLACCIAMENTO ELETTRICO: Tensione frequenza alimentazione corrispondenti ai dati di targa. Collegare SEMPRE A TERRA il circolatore. Effettuare il collegamento come sotto indicato. FIG. 7 BRANCHEMENT ÉLECTRIQUE: Tension et fréquence d'alimentation correspondant aux données de la plaque. Connecter TOUJOURS le circulateur À...
Page 23 All manuals and user guides at all-guides.com PŘIPOJENÍ NA ELEKTRICKOU SÍŤ: Napětí a kmitočet sítě musí být ve shodě s údaji uvedenými na štítku čerpadla. Čerpadlo MUSÍ BÝT BEZPODMÍNEČNĚ UZEMNĚNÉ. Napojení na síť se provádí podle zde uvedeného nákresu. OBR. 7 ΗΛΕΚΤΡΙΚΗ...
Page 24 All manuals and user guides at all-guides.com ALLACCIAMENTO ELETTRICO: Prevedere un interruttore bipolare con distanza di apertura dei contatti di almeno 3 mm. Non è richiesta alcuna protezione contro il sovraccarico del motore. Utilizzare cavi in gomma H05RR-F 3x0,75 mm2. FIG. 8 BRANCHEMENT ÉLECTRIQUE: Prévoir un interrupteur bipolaire avec une distance d'ouverture des contacts d'au moins 3 mm.
Page 25 All manuals and user guides at all-guides.com PŘIPOJENÍ NA ELEKTRICKOU SÍŤ: Připojit přes dvoupólový vypínač se vzdáleností kontaktů alespoň 3 mm. Nevyžaduje se žádná ochranná izolace proti přetížení motoru. Používat gumové kabely H05RR-F 3x0,75 mm2. OBR. 8 ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΜΟΛΟΓΙΑ: Τοποθετήστε ένα διπολικό διακόπτη με...
Page 26 All manuals and user guides at all-guides.com AVVIAMENTO: Dopo l'installazione, riempire l'impianto ed effettuare lo spurgo, prima di far funzionare il circolatore. Avviare il circolatore alla massima velocità. FIG. 9 MISE EN SERVICE: Après l'installation, remplir le circuit et effectuer la purge avant de faire fonctionner le circulateur.
Page 27 All manuals and user guides at all-guides.com ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ: Αφού ολοκληρώσετε την εγκατάσταση, πριν θέσετε σε λειτουργία τον κυκλοφορητή, γεμίστε με νερό την εγκατάσταση και εξαερώστε την. Στη συνέχεια, θέστε σε λειτουργία τον κυκλοφορητή στη μέγιστη ταχύτητα. ΕΙΚ. 9 URUCHOMIENIE: Po dokonaniu instalacji, wypełnić...
Page 28 All manuals and user guides at all-guides.com AVVIAMENTO: Se necessario lo spurgo di aria dal motore, allentare il tappo di sfiato lentamente e far defluire il liquido per qualche secondo. FIG. 10 MISE EN SERVICE: S'il faut purger l'air du moteur, desserrer lentement le bouchon de purge et laisser s'écouler le liquide pendant quelques secondes.
Page 29 All manuals and user guides at all-guides.com AVVIAMENTO: Evitare di far funzionare il circolatore in assenza di acqua nell'impianto. Attenzione al pericolo di ustioni. FIG. 11 MISE EN SERVICE: Éviter de faire fonctionner le circulateur en l'absence d'eau dans l'installation. Attention au danger de brûlures. FIG. 11 STARTING UP: Avoid running the circulator when there is no water in the system.
Page 30 All manuals and user guides at all-guides.com AVVIAMENTO: La regolazione della velocità, per le pompe provviste di tale dispositivo, viene effettuata agendo sulla manopola del commutatore a 3 posizioni, anche con motore sotto tensione. FIG. 12 MISE EN SERVICE: Le réglage de la vitesse, pour les pompes munies de ce dispositif, est effectué...
Page 31 All manuals and user guides at all-guides.com UVEDENÍ DO CHODU: U čerpadel, která jsou vybavena regulací rychlosti se provádí regulace rychlosti působením na rychlostní páku, změnou jejích 3 poloh a to i v případě, je-li motor pod napětím. OBR. 12 ΘΕΣΗ...
Page 32 All manuals and user guides at all-guides.com MANUTENZIONE: Non è richiesta alcuna manutenzione del circolatore. All'inizio della stagione invernale assicurarsi che l'albero motore non sia bloccato. FIG. 13 MAINTENANCE: Le circulateur ne demande aucune maintenance. Au début de l'hiver, s'assurer que l'arbre moteur n'est pas bloqué. FIG. 13 MAINTENANCE: The circulator does not require any maintenance.
Page 33 All manuals and user guides at all-guides.com BAKIM: Su pompasının olağan bakımı gereksizdir. Kışın başlangıcında motor milinin serbestçe hareket ettiğini kontrol ediniz. ŞEK. 13 ПОДДРЪЖКА: циркулационната помпа не се нуждае от поддръжка. B началото на отоплителния период да се осигури свободното въртене...
Page 34 All manuals and user guides at all-guides.com INCONVENIENTI E RIMEDI INCONVENIENTI CAUSE POSSIBILI RIMEDI pompa Mancanza tensione Controllare connessioni parte. d’alimentazione. elettriche e i fusibili. Tensione Verificare dati targa alimentazione errata. applicare tensione corretta. Condensatore difettoso Sostituire condensatore. (pompe monofasi). Rotore bloccato Selezionare la massima velocità...
Page 35 All manuals and user guides at all-guides.com TROUBLESHOOTING FAULTS POSSIBLE CAUSES REMEDIES The pump does not No supply voltage. Check the electric connections start. and the fuses. Incorrect supply Check the data on the plate and voltage. apply the correct voltage. Faulty capacitor (single- Change the capacitor.
Page 36 All manuals and user guides at all-guides.com HET VERHELPEN VAN STORINGEN STORINGEN MOGELIJKE OORZAKEN OPLOSSINGEN De pomp start niet. Geen Controleer elektrische voedingsspanning. aansluitingen en de zekeringen. Onjuiste Controleer de gegevens op het voedingsspanning. kenplaatje en gebruik de juiste spanning. Defecte condensator Vervang de condensator.
Page 37 All manuals and user guides at all-guides.com PROBLEM OCH ÅTGÄRDER PROBLEM MÖJLIGA ORSAKER ÅTGÄRDER Pumpen startar Avsaknad Kontrollera elanslutningarna och inte. spänningstillförsel. säkringarna. Fel spänningstillförsel. Kontrollera märkdata och använd rätt spänning. Defekt kondensator Byt ut kondensatorn. (enfasiga pumpar). Blockerad rotor p.g.a. Välj max.
Page 38 All manuals and user guides at all-guides.com НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ НЕИСПРАВНОСТИ ВОЗМОЖНЫЕ ПРИЧИНЫ МЕТОДЫ УСТРАНЕНИЯ Насос не Отсутствие напряжения Проверить электрические запускается. электропитания. соединения и предохранители. Неправильное напряжение Проверить данные на заводской электропитания. табличке и подключить правильное напряжение. Неисправен...
Page 39 All manuals and user guides at all-guides.com ΑΝΩΜΑΛΙΕΣ ΚΑΙ ΔΙΟΡΘΩΤΙΚΕΣ ΕΠΕΜΒΑΣΕΙΣ ΑΝΩΜΑΛΙΕΣ ΠΙΘΑΝΕΣ ΑΙΤΙΕΣ ΔΙΟΡΘΩΤΙΚΕΣ ΕΠΕΜΒΑΣΕΙΣ Ο κυκλοφορητής δεν Έλλειψη τάσης Ελέγξτε τις ηλεκτρικές συνδέσεις τίθεται σε λειτουργία. τροφοδοσίας. και τις ασφάλειες. Λανθασμένη τάση Ελέγξτε τα χαρακτηριστικά στην τροφοδοσίας. πινακίδα και διοχετεύστε σωστή τάση.
Page 40 All manuals and user guides at all-guides.com ARIZA ARAŞTIRMASI ARIZA MÜMKÜN SEBEPLER ÇÖZÜM Pompa hareket Besleme gerilimi Elektrik hattina bağlantilari ve etmiyor. yoktur. sigortalari kontrol ediniz. Besleme gerilimi hatalı. Plakada yazılı gerilim ile elektrik şebeke geriliminin birbirine uygun olduklarını kontrol ediniz. Kondansatör arızalı...
Page 41 All manuals and user guides at all-guides.com PORUCHY A ICH ODSTRÁNENIE PORUCHY MOŽNÉ PRIČINY ODSTRÁNENIE Čerpadlo Výpadok napätia Skontrolovať elektrické nespustí. napájania. zapojenia a tavné poistky. Chybné napätie Overiť údaje na štítku a použiť napájania. správne napätie. Chybný kondenzátor Vymeniť kondenzátor. (jednofázové...
