SmartRelay 3 LED reader

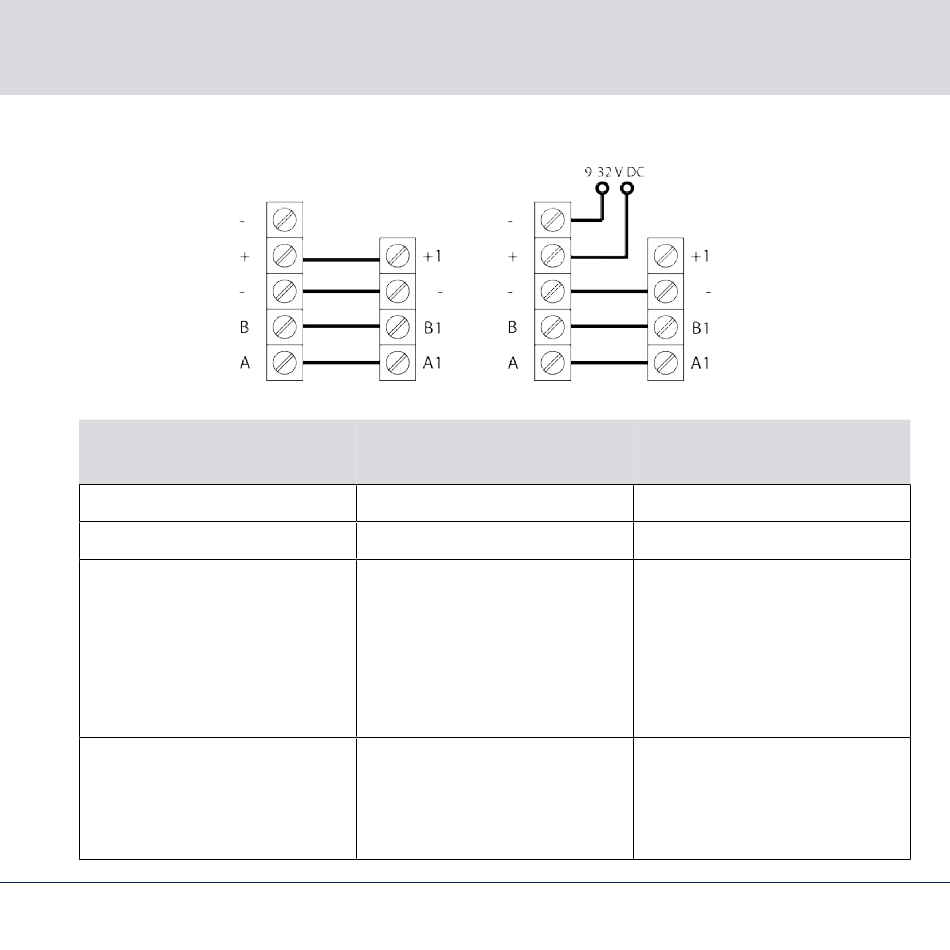

Collegamento lettore
A
B
-
+
IT
Lettore
Controller
Collegamento controller
SREL3
A1/A2/A3
B1/B2/B3
-
+
Lettore
Controller
Cablaggio alternativo
Segnale
RS-485: Cavo dati A
RS-485: Cavo dati B
GND. Serve per la creazione
del potenziale di riferimento
di terra comune ai cavi dati.
Collegamento di massa al
controller SREL3 a piaci-
mento.
V
. Collegamento per ali-
IN
mentazione di tensione
(esterna o tramite control-
ler).
4. Collegamenti
83 / 132
