SmartRelay 3 LED reader

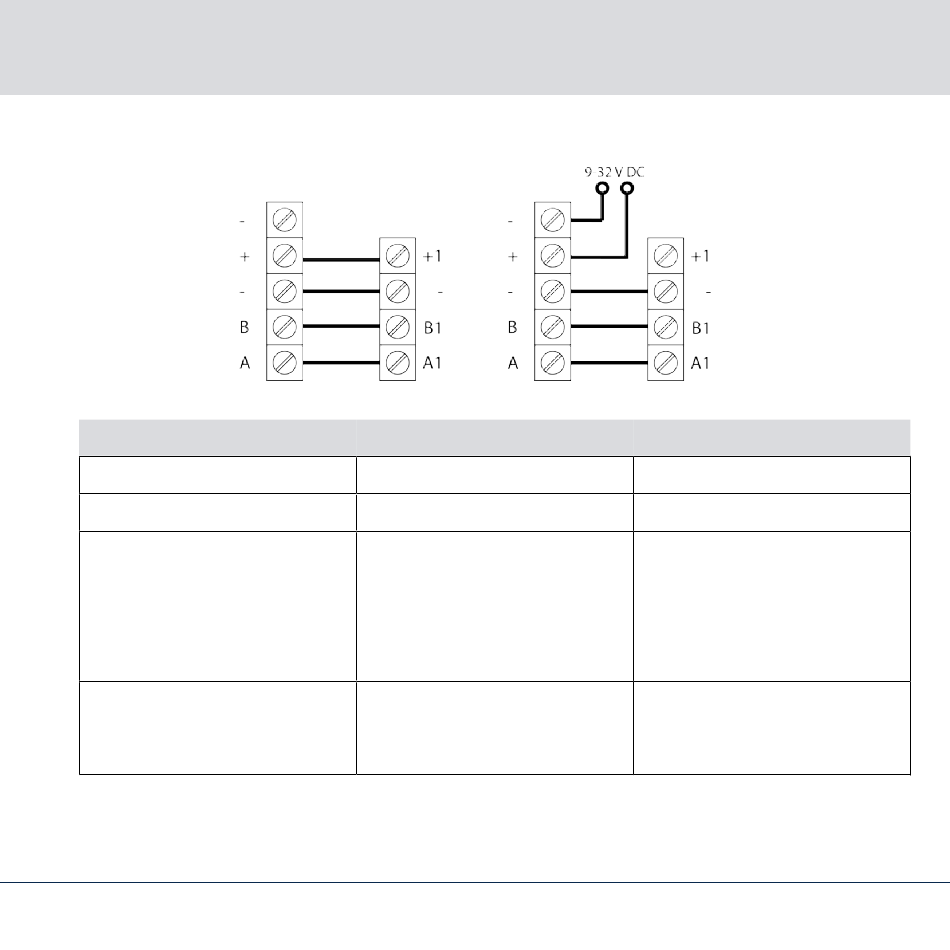

Læsertilslutning
A
B
-
+
DA
Læser
Controller
SREL3-kontrollertilslutning Signal
A1/A2/A3
B1/B2/B3
-
+
Læser
Controller
Alternativ kobling
RS-485: Dataledning A
RS-485: Dataledning B
GND. Bruges til etablering af
et fælles jord-referencepo-
tentiale til dataledningerne.
Vilkårlig jordforbindelse til
SREL3-kontroller.
V
. Tilslutning til spæn-
IN
dingsforsyning (ekstern eller
via kontroller).
4. Tilslutninger
101 / 132
