SmartRelay 3 LED reader

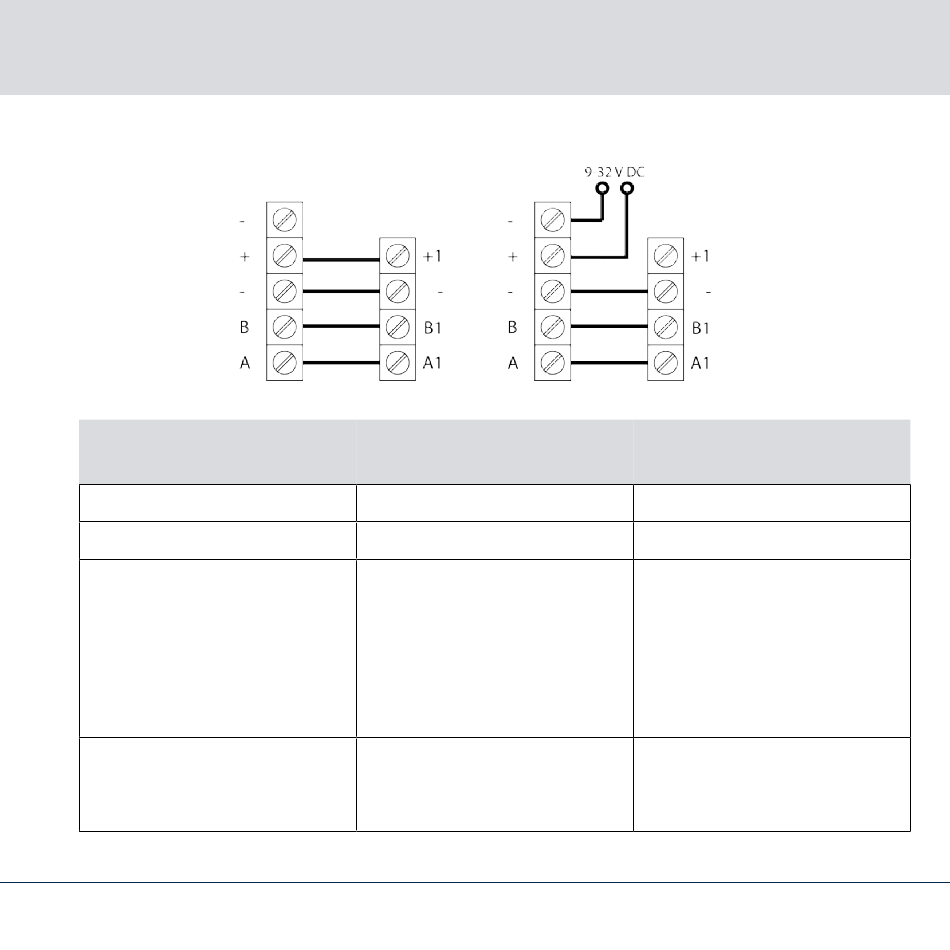

Läsaranslutning
A
B
-
+
SV
Läsare
Styrenhet
SREL3-styrenhetsanslut-
ning
A1/A2/A3
B1/B2/B3
-
+
Läsare
Styrenhet
Alternativ koppling
Signal
RS-485: Dataledning A
RS-485: Dataledning
GND. Används för att defini-
era den gemensamma jord-
referenspotentialen för da-
taledningarna. Godtycklig
jordanslutning till SREL3-
styrenheten.
V
. Anslutning för spän-
IN
ningsmatning (extern eller
via styrenheten).
4. Anslutningar
119 / 132
