3.5
Aperçu produit

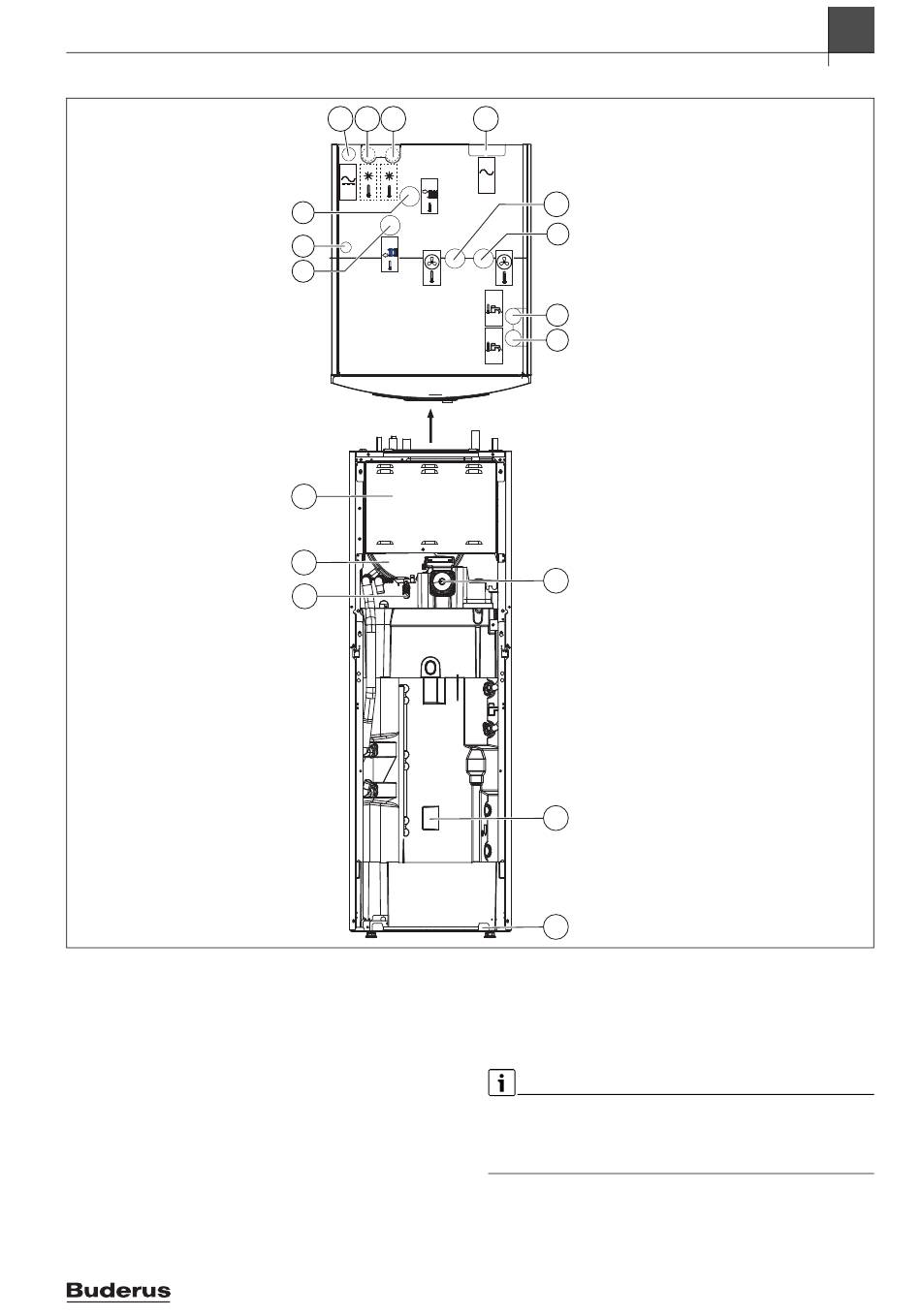

Fig. 3
Raccords à l'unité intérieure
[1]
Gaine de câbles pour CAN-BUS et sondes
[2]
Retour vers le système solaire (uniquement avec TS)
[3]
Départ de le système solaire (uniquement avec TS)
[4]
Chemin de câbles pour le raccordement électrique
[5]
Sortie de fluide caloporteur (vers la pompe à chaleur)
[6]
Entrée de fluide caloporteur (de la pompe à chaleur)
[7]
Raccordement d'eau froide
[8]
Raccord d'eau chaude sanitaire
[9]
Retour de l'installation de chauffage
[10] Passage de câbles vers le module IP
[11] Départ vers l'installation de chauffage
[12] Boîtier de commande
[13] Vase d'expansion
[14] Purgeur manuel VA0
[15] Pompe d'eau de chauffage PC0
IM Logatherm IDU W8/14 T/TS – 6721817962 (2025/04)
1 2 3
<50V
11
10
9
12
13
14
4
230V
/
400V
5
6
7
8
15
16
17
0010023736-001
[16] Disposition de la sonde de température TW1 et TS2 si nécessaire
(accessoire TS)
[17] Raccordement du tuyau d'écoulement
3.6
Dimensions et distances minimums
Entre les côtés de l'unité intérieure et d'autres installations fixes (murs,
lavabos, etc.), une distance minimale de 50 mm est nécessaire. L'instal-
lation est réalisée de préférence devant un mur extérieur ou une paroi
intérieure isolée.
Description du produit
3
7
