Sommaire des Matières pour Dell PowerVault RD1000

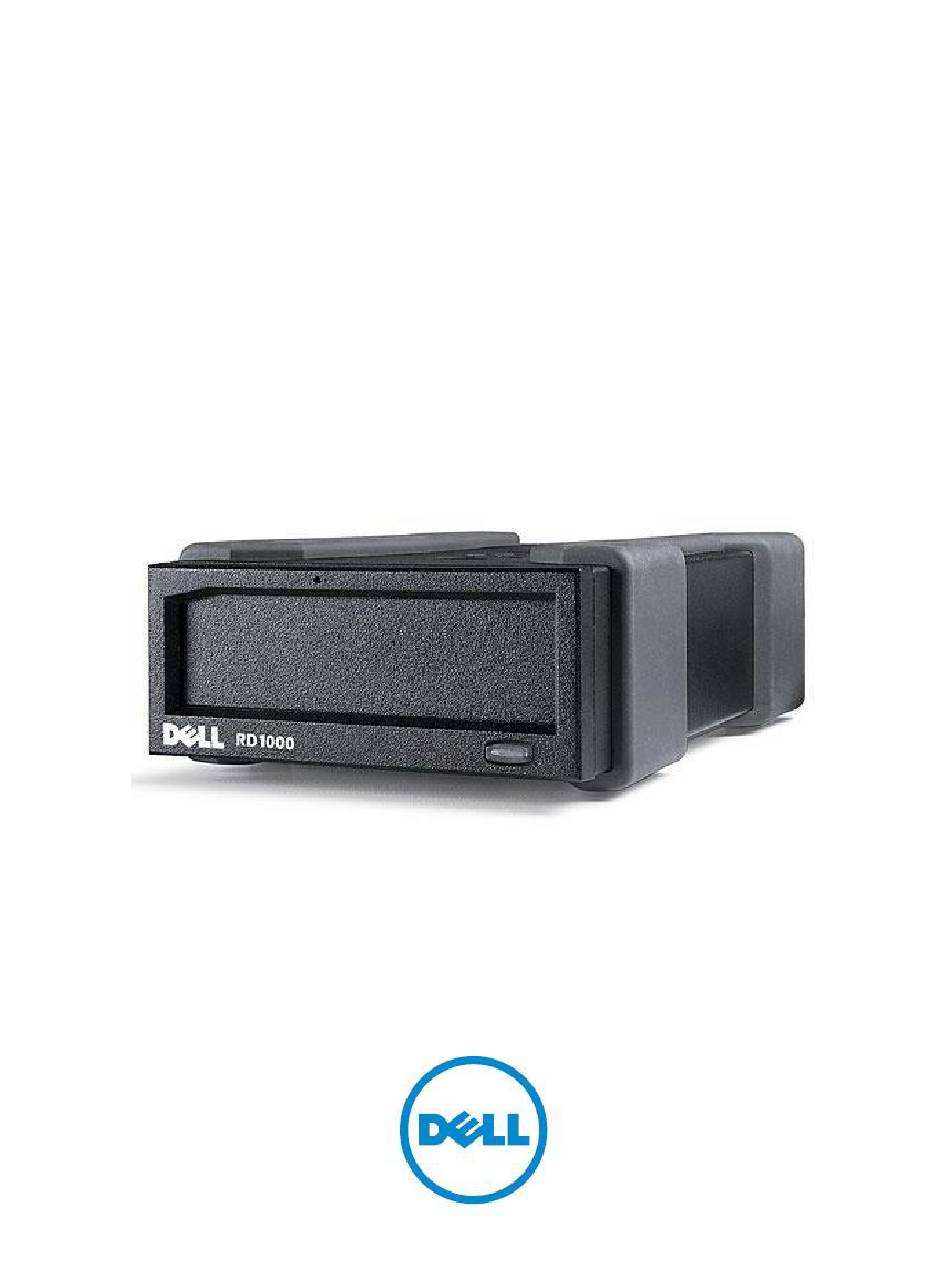

- Page 1 Dell PowerVault RD1000 Guide de l’utilisateur...
- Page 2 Copyright © 2015 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois des États-Unis et d'autres pays sur les droits d'auteur et la propriété intellectuelle. Dell™ et le logo Dell sont des marques de Dell Inc. aux États- Unis ou dans d'autres juridictions.
- Page 3 Index Introduction Installation rapide Fonctionnement du lecteur Utilisation de l'utilitaire pour disque amovible Problèmes et solutions Spécifications Réglementations Annexe : Utilisation du système d’exploitation Linux Les informations contenues dans ce document sont sujettes à modification sans préavis. Dispositions applicables à l'exportation Le client reconnaît que ces produits, qui peuvent inclure de la technologie et des logiciels, sont assujettis à...

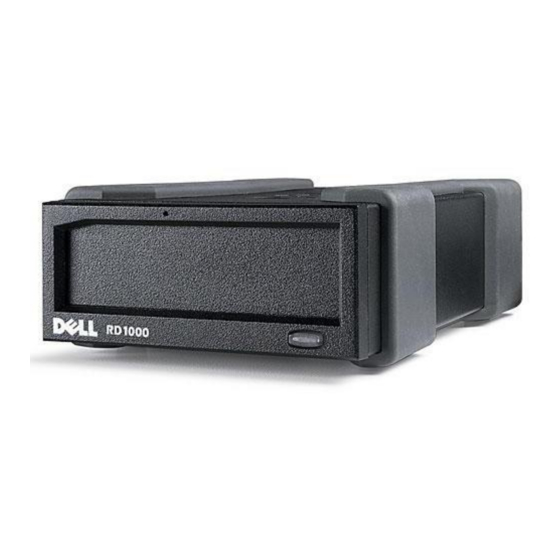

- Page 4 Introduction Aperçu Le PowerVault RD1000 de Dell est un système de disque dur amovible robuste. Il intègre la compatibilité d'applications de sauvegarde, un taux de transfert à haut débit pour des sauvegardes rapides, des cartouches portatives et un niveau élevé de fiabilité de données. The RD1000 est un périphérique interne SATA (Voir la...
-
Page 5: Capacité Et Taux De Transfert
« Informations sur le système de fichiers de la cartouche RD1000 » en annexe). Support pris en charge Le système de disque dur RD1000 prend en charge n'importe quelle cartouche Dell RD1000. Les cartouches RD1000 sont disponibles sous différentes configurations de capacité en fonction de vos... -
Page 6: Configuration Du Système D'exploitation
Logiciel Windows L'utilitaire RD1000 inclut le logiciel nécessaire à utiliser avec le disque RD1000 sous Windows . Le logiciel utilitaire pour RD1000 peut être téléchargé à partir de la page www.Dell.com/support. Le logiciel utilitaire pour RD1000 sous Windows, installe : ... -
Page 7: Caractéristiques Du Panneau Avant
Caractéristiques du panneau avant Le panneau avant du disque RD1000 a les caractéristiques et voyants ci-après : Voyant de cartouche (situé sur la cartouche) Orifice pour éjecter le disque en cas de nécessité Bouton Éjecter/Voyant d'alimentation Figure 3. Caractéristiques du panneau avant Tableau 2. - Page 8 VERT clignotant Éjection L'appareil éjecte la cartouche. Le disque RD1000 a détecté une erreur. Pour plus d'information, ORANGE fixe Erreur lancez une application de diagnostic (reportez-vous à la section « Utilisation de l'utilitaire pour disque amovible »). L'ordinateur hôte accède au disque dur et l'utilisateur a appuyé ORANGE sur le bouton Éjecter.
-
Page 9: Installation Rapide
Disque dur interne PowerVault RD1000 installé de Dell Dell effectue l'installation du disque dur interne RD1000 qui est livré avec le système. Si vous utilisez Windows vous devrez installer the logiciel inclus sur le DVD avec le Guide de l'utilisateur et les utilitaires du RD1000, qui inclut les logiciels essentiels pour utiliser le modèle RD1000 sous Windows. - Page 10 Ne touchez aucun circuit imprimé ou puce électronique sur votre disque dur RD1000 ou dans votre ordinateur. Mettez votre ordinateur hors tension et déconnectez tous les périphériques avant d'installer le modèle RD1000.
- Page 11 Instructions d’installation 1. Déballez délicatement l'appareil et les accessoires. 2. Mettez l’ordinateur hors tension. 3. Ouvrez le couvercle de l’ordinateur à l'aide d'un tournevis si besoin est. 4. Montez l’appareil. Faites glisser le modèle RD1000 dans un chargeur de lecteur disponible jusqu'à...
-
Page 12: Installation Du Lecteur Externe Powervault Rd1000 De Dell
Figure 2 dessous) et sur une prise secteur. 4. Sélectionnez un endroit pratique pour le lecteur externe PowerVault RD1000, de préférence une surface plane, robuste, de niveau et à proximité du serveur hôte. Le lecteur peut être disposé horizontalement ou verticalement. - Page 13 Remarque : L'utilisation d'un câble USB 2.0 avec un périphérique USB3 ne permettra pas d'optimiser la performance du périphérique USB3 (consultez la section « La performance de l'appareil semble lente »)
-
Page 14: Installation Du Logiciel Du Disque Sous Windows
Installation du logiciel du disque sous Windows L'utilitaire RD1000 inclut le logiciel nécessaire à utiliser avec le disque RD1000 sous Windows . Le logiciel utilitaire pour RD1000 peut être téléchargé à partir de la page www.Dell.com/support. Le logiciel utilitaire pour RD1000 sous Windows, installe : ... -
Page 15: Fonctionnement Du Lecteur
Fonctionnement du lecteur Mise en service du lecteur RD1000 Cette section décrit les conditions habituelles d'utilisation et d'entretien du lecteur RD1000. Pour plus d’informations sur l'utilisation du logiciel de sauvegarde, reportez-vous au manuel du logiciel utilisé. Utilisation des cartouches du lecteur RD1000. Bien que les cartouches du RD1000 soient robustes, il convient toutefois de les utiliser avec un soin tout particulier. -
Page 16: Pour Retirer Une Cartouche
Figure 1. Insertion de la cartouche Coin claveté Onglet de protection de l'écriture Pour retirer une cartouche Pour retirer la cartouche à l'aide de la méthode du clic droit de la souris 1. Avec Windows Explorer ouvert repérez la lettre du lecteur. 2. -
Page 17: Pour Éjecter Une Cartouche En Cas D'urgence
1. Appuyez sur le bouton Éjecter sans le relâcher pendant environ 10 secondes. 2. La cartouche sera éjectée, et la station se remettra en mode alimentation basse. REMARQUE : Si le logiciel du modèle RD1000 n’est pas installé le bouton Éjecter et la méthode d'éjection par un clic droit peuvent ne pas fonctionner correctement (consultez la section «... -
Page 18: Copie De Fichiers
Si l'éjection de la cartouche ne se fait pas, soit en utilisant le bouton Éjecter, soit la méthode d'éjection par clic droit de la souris, utilisez alors la méthode d'éjection ci-après en cas d'urgence par l'orifice pour récupérer la cartouche : 1. -
Page 19: Utilisation De L'utilitaire Pour Disque Amovible
Utilisation de l'utilitaire pour disque amovible Aperçu L'utilitaire pour RD1000 est une application Windows qui vous permet de diagnostiquer les problèmes avec votre lecteur RD1000. Avec l'utilitaire vous pouvez : identifier les lecteurs RD1000 installés sur l'ordinateur; récupérer des informations d'état sur le périphérique et la cartouche; ... -
Page 20: Problèmes Et Solutions
Si le logiciel n’est pas installé sur l'ordinateur, consultez la section « Installation du logiciel du disque sous Windows » pour toutes instructions. Problèmes et solutions Le voyant d’alimentation est éteint. Lecteur interne RD1000 Si le voyant d’alimentation est éteint, le lecteur interne RD1000 n'est pas alimenté. Suivez ces étapes pour vérifier les connexions des câbles au dos de l'appareil : 1. -
Page 21: Le Voyant D'alimentation Clignote En Orange Et La Cartouche N'est Pas Éjectée
« Insertion et retrait des cartouches »). N'introduisez pas l'objet dans l'orifice en oblique. Conservez l'objet droit et appliquez une certaine force pour éjecter la cartouche. 3. quand la cartouche a été éjectée par l'appareil, saisissez les parties exposées pour extraire la cartouche;... -
Page 22: La Performance De L'appareil Semble Lente
Suivez ces étapes pour extraire une cartouche coincée : 1. En cas d'utilisation du modèle RD1000 interne, mettez l’ordinateur hors tension. En cas d'utilisation du modèle RD1000 externe, débranchez le câble d'alimentation. 2. Insérez un trombone ou tout autre objet rigide et mince, dans l'orifice pour l’éjection en cas d’urgence (consultez la Figure 2 dans «... -
Page 23: Utilisateurs De Linux
Lecteur externe RD1000 Le lecteur externe RD1000 peut sembler lent en fonction du type de port USB du périphérique auquel il est connecté. a) Si le lecteur RD1000 est compatible USB 3.0, assurez-vous que l'appareil est connecté à un port USB 3.0 au lieu d'un port USB 2.0. -
Page 24: Erreur D'écriture
configurer the système de fichiers sur les cartouches RD1000 pour ext2 ou ext3. Consultez la section « Informations sur le système de fichiers de la cartouche RD1000 » en annexe. Erreur d'écriture Si l'application de sauvegarde rapporte une erreur d'écriture, suivez les étapes ci-après : 1. -
Page 25: Le Système Ne Pourra Pas Effectuer Le Processus De Démarrage Avec Le Lecteur Externe Rd1000
RD1000 connecté, procédez comme suit : 1. Assurez-vous que vous utilisez la dernière version du BIOS pour votre système en vérifiant www.support.dell.com. 2. Désactivez le démarrage par port USB dans le BIOS et réessayer. 3. Essayez d'éjecter la cartouche et de redémarrer ou démarrez avec le lecteur RD1000 déconnecté. -
Page 26: Caractéristiques
Caractéristiques Divers Fabricant Dell Inc. Noms des modèles PowerVault RD1000 SATA interne, USB interne (USB 2.0 ou USB 3.0) ou USB externe (USB 2.0 Type d'Interface ou USB 3.0) Performance La capacité de stockage varie en fonction de la capacité de la Caractéristiques... -
Page 27: Fiabilité
Fiabilité Taux d’erreurs irréparables 1 erreur par 10 bits lus MTBF 550 000 heures Présentation physique Lecteur externe Support Lecteurs internes RD1000 RD1000 RD1000 5,25 pouces interne Cartouche Dimensions 3,5 pouces interne Externe mi-hauteur amovible 41,4 mm (1,63 41,4 mm (1,63 51,8 mm (2,04 23,68 mm (0,93 Hauteur... - Page 28 Altitude - 50 à 10 000 pi - 50 à 35 000 pi vibration sinusoïdale maximale de 0,25 vibration aléatoire de 1,54 Vibration G, de 3 à 200 Hz Grms demi-sinusoïdal de 71 G de Choc demi-sinusoïdal de 31 G de 2,6 ms 2 ms...
-
Page 29: Réglementations
Réglementations Pour toute information réglementaire supplémentaire, veuillez consulter la documentation du produit pour l'utilisateur qui vous a été livrée avec le produit et reportez-vous au lien ci-après. http://www.dell.com/content/topics/global.aspx/about_dell/values/regulatory_compliance/emc_reg_n otice?~ck=ln&c=us&l=en&lnki=0&s=corp Lecteur interne, numéro de modèle : RDX-Interne-A Lecteur externe, numéro de modèle : RDx-Externe-A... -
Page 30: Annexe : Utilisation Du Système D'exploitation Linux
Il existe un nombre important de versions de Linux qui prennent en charge les lecteurs PowerVault RD1000 de Dell en mode natif. Les versions de Linux listées dans le tableau ci-dessous ont été testé et déterminés compatibles (consultez le tableau 1). Aller sur le site www.support.dell.com... - Page 31 La cartouche RD1000 est formatée avec le format NTFS au point de vente. Le format NTFS ne prend pas en charge la fonction écriture sous le système d'exploitation Linux. Votre cartouche doit être reformatée suivant un format pris en charge par Linux, tel que FAT32, ext2 et ext3, etc. Reportez- vous aux pages relatives aux formats fdisk et mkfs pour des directives détaillées sur la façon de créer des partitions et des systèmes de fichiers sous Linux.
-
Page 32: État De L'appareil Scsi
État de l'appareil SCSI : Pour déterminer si le lecteur RD1000 est reconnu par le système, effectuez la commande suivante : cat /proc/scsi/scsi Cela imprimera une liste de tous les périphériques SCSI dans le système. La liste doit inclure tous les lecteurs RD1000 reconnus par le système.
