5.1.3.2
Retour du fil
La fonction Retour du fil sert à reculer le fil à souder, sans tension ni gaz de protection. Une pression puis
maintien de pression sur les boutons-poussoirs Introduction du fil et Test gaz augmente la vitesse de re-
cul du fil dans une fonction de rampe (paramètre spécial P1 > voir le chapitre 8.4.1.1) de 1 m/min jusqu'à
la valeur maximale paramétrée. La valeur maximale se règle en appuyant sur le bouton-poussoir Intro-
duction du fil tout en tournant en même temps la molette cliquable gauche.
Pendant l'opération, le rouleau de fil doit être tourné à la main dans le sens horaire pour rembobiner le fil
à souder.
Les éléments de commande se situent sous le volet de protection du coffret dévidoir.

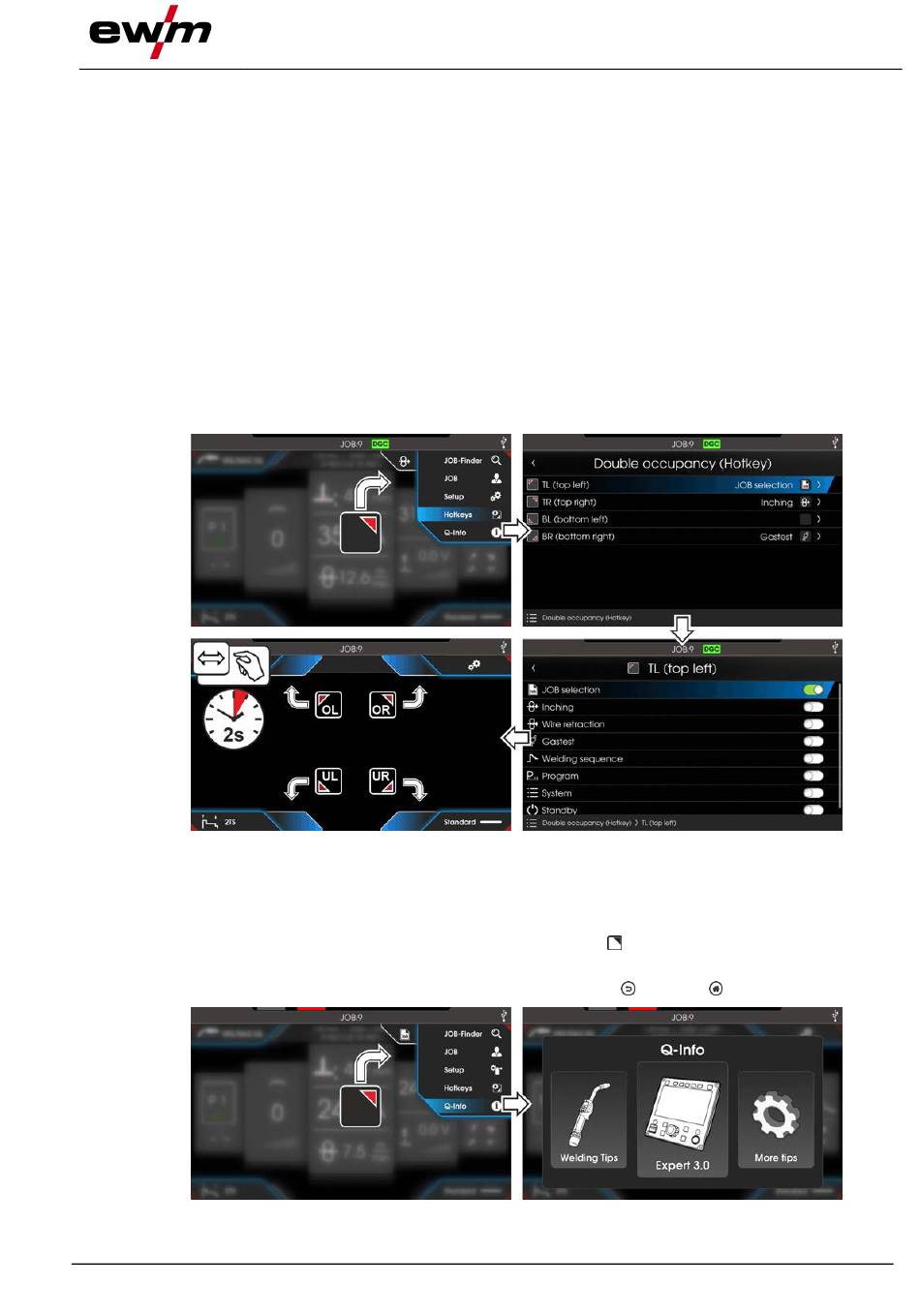

5.1.4
Double affectation Hotkey
Les Hotkeys sont des touches de raccourci qui permettent une sélection rapide pour des fonctions de
l'appareil librement sélectionnables. Ces fonctions de l'appareil peuvent être configurées sous forme de
double fonction sur les boutons-poussoirs OL, UL, UR et OR.
L'affectation des boutons-poussoirs peut être effectuée dans le menu Hotkeys. Une pression prolongée
sur le bouton-poussoir (dans la mesure où celui-ci n'est pas encore programmé) permet également une
redirection vers le menu Hotkeys.
5.1.5
Assistance opérateur Q-Info
Par le biais de l'interface utilisateur graphique, les fonctions de commande de base sont à disposition de
l'utilisateur sous forme d'assistances à l'utilisation. Le sous-menu Q-Info se trouve dans le menu Ré-
glages avancés et se sélectionne à l'aide du bouton-poussoir OR
Les différents écrans d'information s'affichent en tournant le bouton de commande.
Le menu Q-Info se ferme en appuyant sur le bouton-poussoir Back
099-00L20M-EW502
28.01.2025
Utilisation de la commande du générateur
Illustration 5-5
Illustration 5-6
Réglages étendus
.
ou Home
.
25
