4
Description produit – Vue d'ensemble
4.1
Eléments de commande
Pos. Symbole Description
1
2
3
4
5
6
099-00L20M-EW502
28.01.2025
Description produit – Vue d'ensemble
0
Bouton-poussoir Système (menu principal)
• ----------- Affichage et configuration des réglages système > voir le chapitre 5.2.
• ----------- Protection contre les modifications accidentelles (fonction de verrouil-
lage) > voir le chapitre 5.3.
Boutons-poussoirs JOB-favoris > voir le chapitre 8.2
Emplacements d'enregistrements pour tâches de soudage fréquemment employées.
Affichage du générateur
Affichage du générateur en vue de la représentation de toutes les fonctions du généra-
teur, de tous les menus et paramètres et de leurs valeurs > voir le chapitre 4.2.
Molette cliquable
Bouton de commande pour la configuration de paramètres par rotation et pression.
• ----------- Réglage de la puissance de soudage
• ----------- Navigation dans le menu et les paramètres
• ----------- Réglage des valeurs de paramètres en fonction de la sélection précédente.
Bouton-poussoir OL (en haut à gauche) avec fonction multiple
• ----------- Sélection de la variante de mode opératoire de soudage possible (pression
brève sur le bouton).
• ----------- Double affectation Hotkey > voir le chapitre 5.1.4 (pression prolongée sur le
bouton).
Bouton-poussoir Back
Étape précédente de la navigation dans les menus.

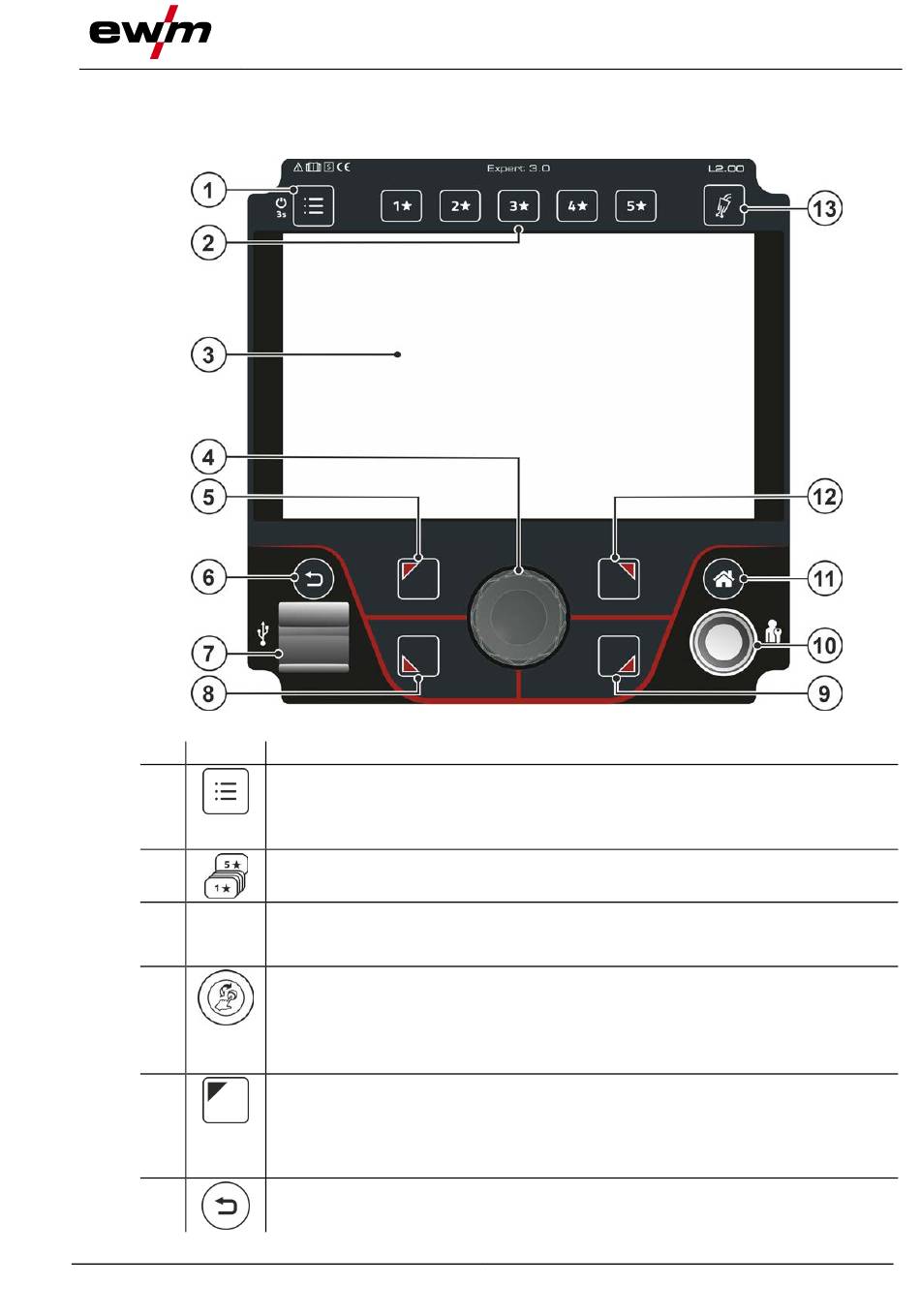

Illustration 4-1
Eléments de commande
15
