Description produit – Vue d'ensemble
Affichage du générateur
4.2.1.2
Ligne d'état
La ligne d'état indique les états du système et des processus. Les pictogrammes sur fond vert dans l'affi-
chage d'état signalisent un paramètre actif. Une vue d'ensemble des affichages d'état et des picto-
grammes sur l'écran est récapitulée dans un tableau > voir le chapitre 4.2.2.
4.2.2

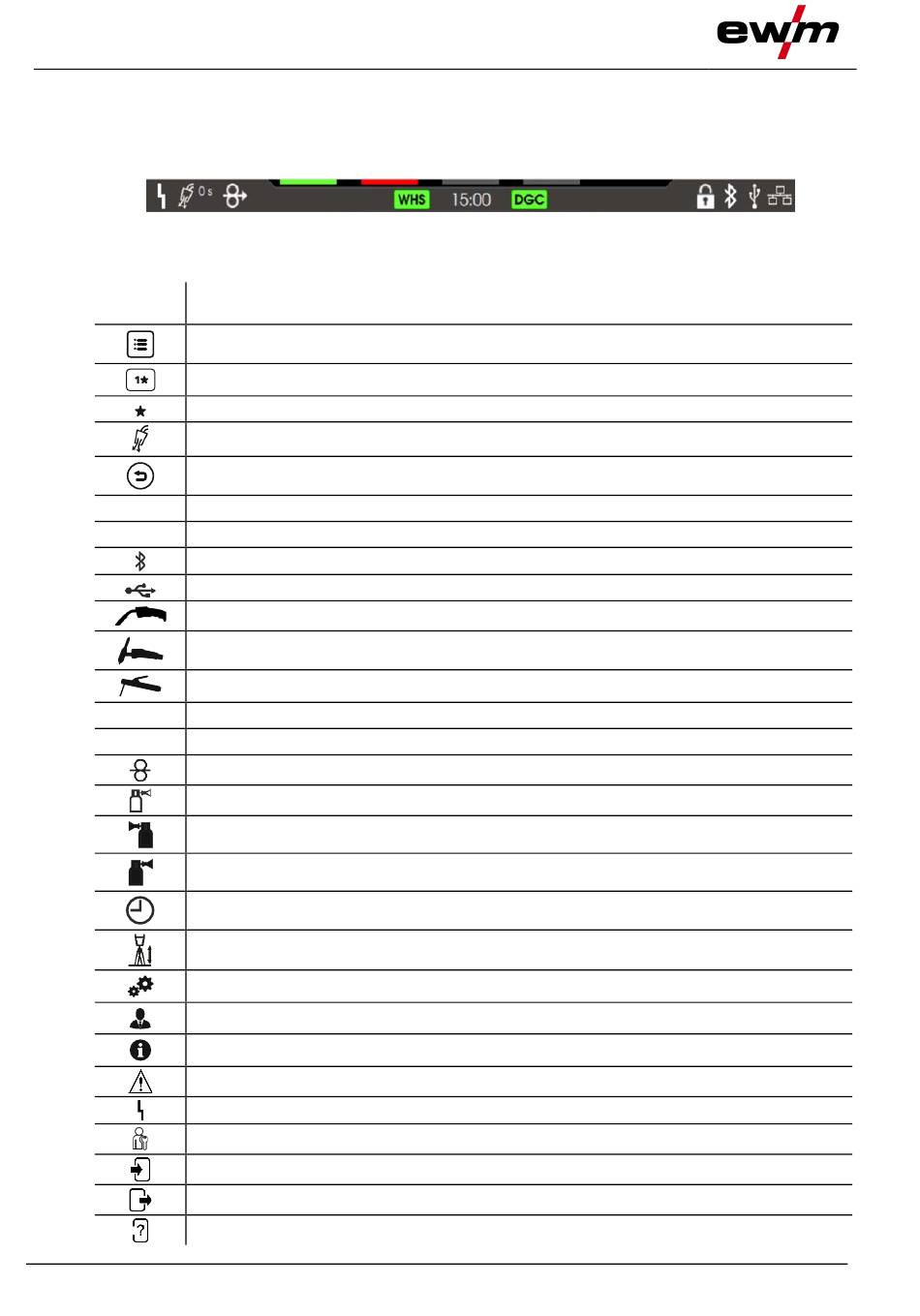

Symboles à l'écran
Picto-
Description
gramme
Réglages système
Favoris (exemple avec le favori 1)
Favoris
Test gaz, rinçage gaz
Retour à l'étape précédente du menu
Tâche de soudage
JOB
superPuls
SP
BT-Connect - Liaison radio
Connexion USB
Soudage MIG/MAG
Soudage TIG
Soudage à l'électrode enrobée
Chauffage du fil
WHS
Régulation numérique du gaz
DGC
Fil / vitesse de dévidage du fil
Gaz de protection
Pré-écoulement de gaz
Post-écoulement de gaz
Heure / durée
Longueur de l'arc / correction de la longueur de l'arc
Réglages avancés / configuration
Gestionnaire des JOB
Information
Avertissement, peut être le stade précédant un défaut.
Erreur, panne
Utilisateur connecté
Connexion Xbutton
Déconnexion Xbutton
Numéro de version Xbutton non reconnu.
18
Illustration 4-3
099-00L20M-EW502
28.01.2025
