Description
gramme
Bloqué, la fonction sélectionnée n'est pas disponible avec les droits d'accès actuels
ou la combinaison de procédés - Contrôler les droits d'accès (Xbutton).
Réseau local (LAN)
Réglages des impulsions
Programme (P0-P15) > voir le chapitre 4.2.5
Prog
Après le soudage, les valeurs soudées en dernier sont affichées (valeurs Hold).
Arcforce (courbe de caractéristiques de soudage)
Commande à distance
Commande à distance manuelle
Pédale
Pédale en fonctionnement marche / arrêt
Interface soudage mécanisé analogique
Interface soudage mécanisé numérique
4.2.3

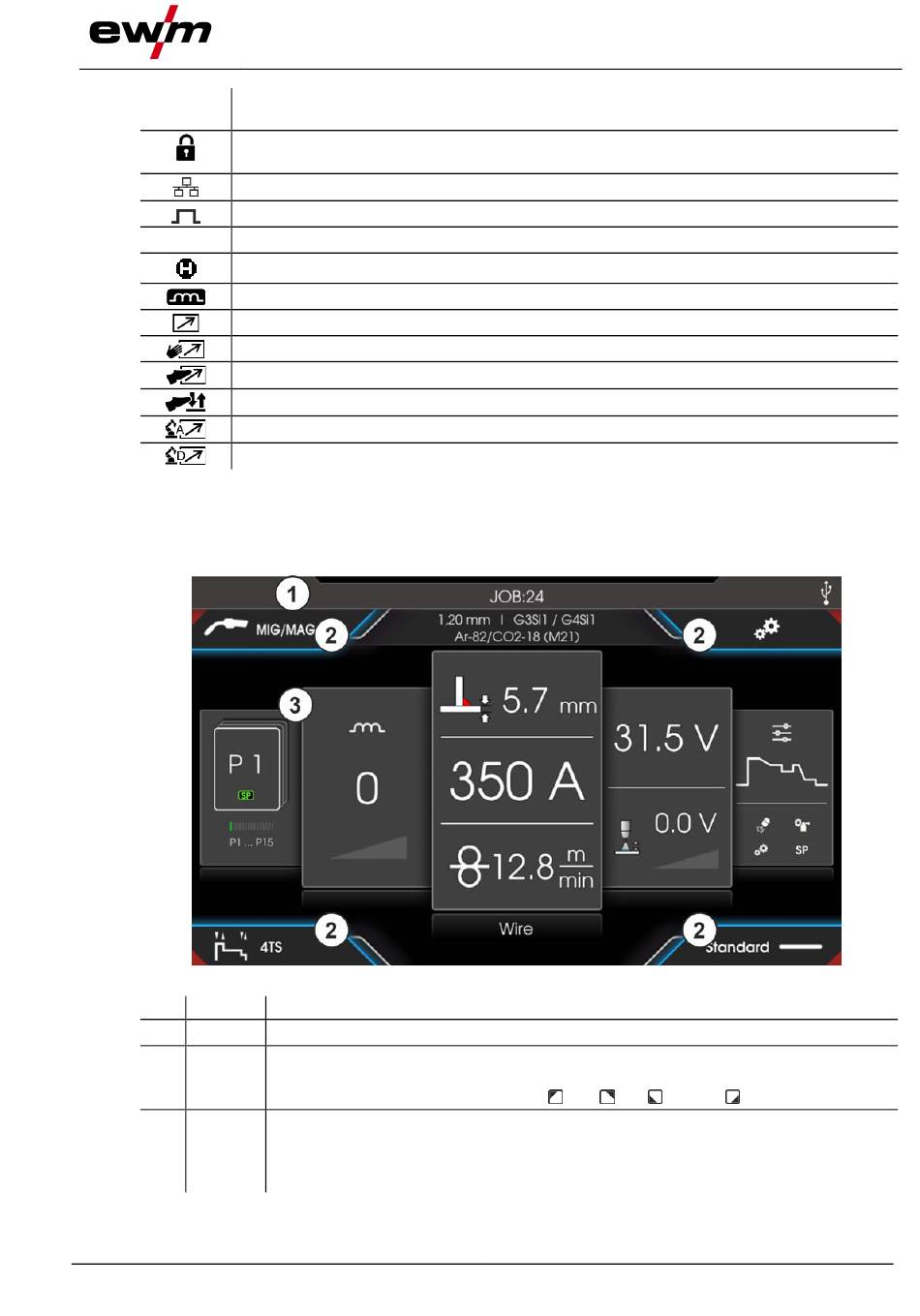

Écran principal (Homescreen)
L'écran principal contient toutes les informations nécessaires pour le procédé de soudage avant, pendant
et après le soudage. Il fournit en outre continuellement des informations sur l'état du générateur. L'affec-
tation des boutons-poussoirs contextuels est également représentée sur l'écran principal.
Pos. Symbole Description
1
2
3
099-00L20M-EW502
28.01.2025
Description produit – Vue d'ensemble
0
Plage d'affichage de la ligne d'état > voir le chapitre 4.2.1.2
Informations relatives à la tâche de soudage sélectionnée
Affichage des réglages de base pour la tâche de soudage sélectionnée (JOB). Sélec-
tion à l'aide des boutons-poussoirs OL
Sélection des paramètres et réglage
Sélection des paramètres de soudage en fonction du procédé et accès au déroulement
du soudage > voir le chapitre 4.2.4. Se sélectionne à l'aide du bouton de commande
(molette cliquable).
Illustration 4-4
, OR
, UL
Affichage du générateur
und UR
.
19
