FR

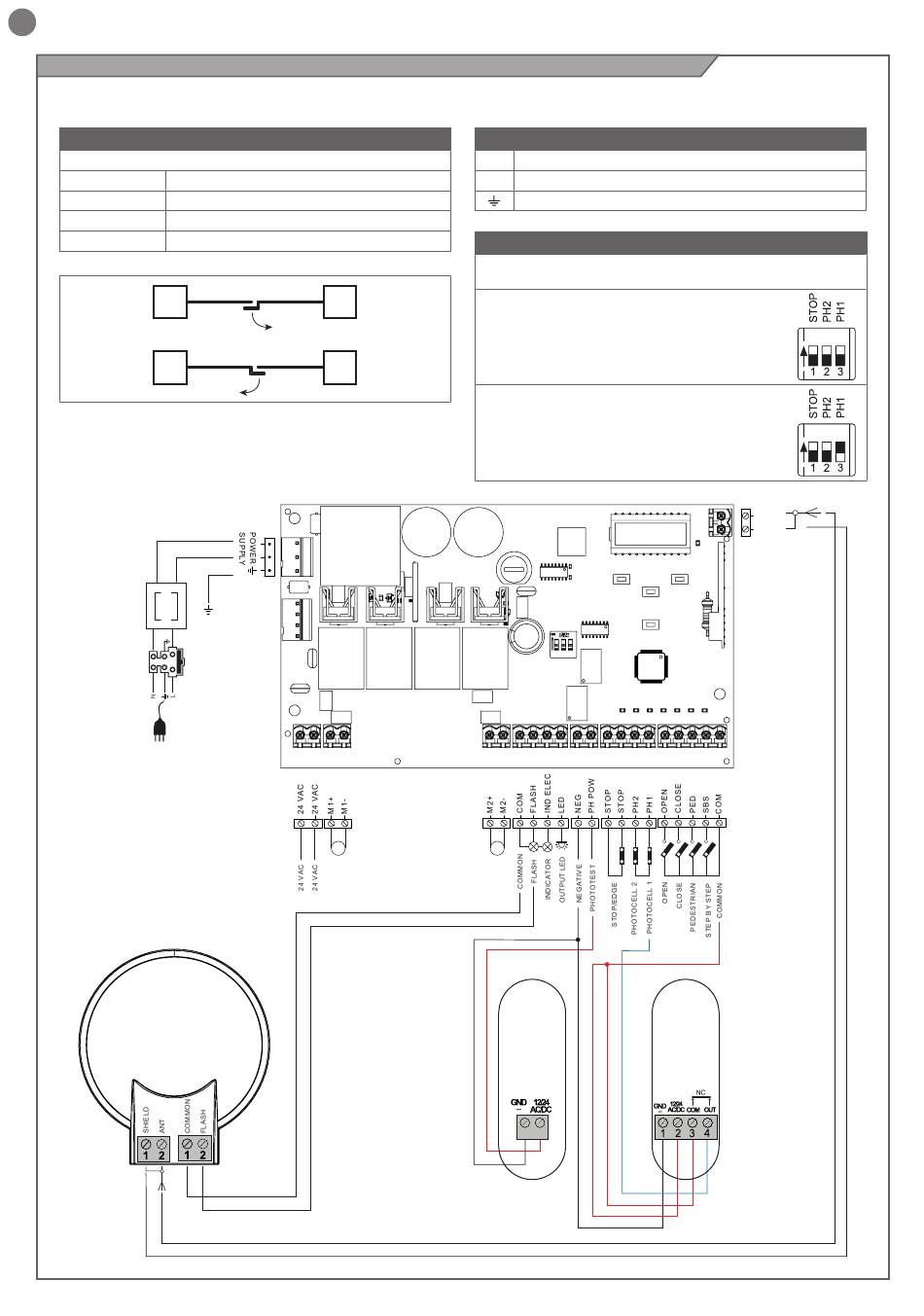

4.5 - Branchements électriques
ATTENTION - Avant d'effectuer les branchements, vérifier que la logique de commande n'est pas sous tension.
BRANCHEMENT MOTEURS
Bornier des branchements d'alimentation
M1 +
Alimentation moteur M1 +
M1 -
Alimentation moteur M1 -
M2 +
Alimentation moteur M2 +
M2 -
Alimentation moteur M2 -
16
M2
M1
M1
M2
BATTERY
230Vac
50/60Hz
T1,6A
M1
COM
FLASH
CONNECTEUR ALIMENTATIONS
L
Phase alimentation 230 Vac (120 Vac) 50-60 Hz
N
Neutre alimentation 230 Vac (120 Vac) 50-60 Hz
Terre
SÉLECTEUR COMMUTATEUR DIP
Sur ON, il désactive les entrées STOP, PH1, PH2
Évite de devoir shunter les entrées sur le bornier.
ATTENTION - Avec le commutateur DIP sur
ON, les dispositifs de sécurité raccordés
sont exclus
EXEMPLE : Avec une seule photocellule
connectée, réglez STOP et PH2 sur ON
UP
+
MENU
SBS
M2
PH1
TX
1
2
ON
OFF
ON
OFF
ANT
SHIELD
DOWN
(RADIO)
-
PH1
RX
