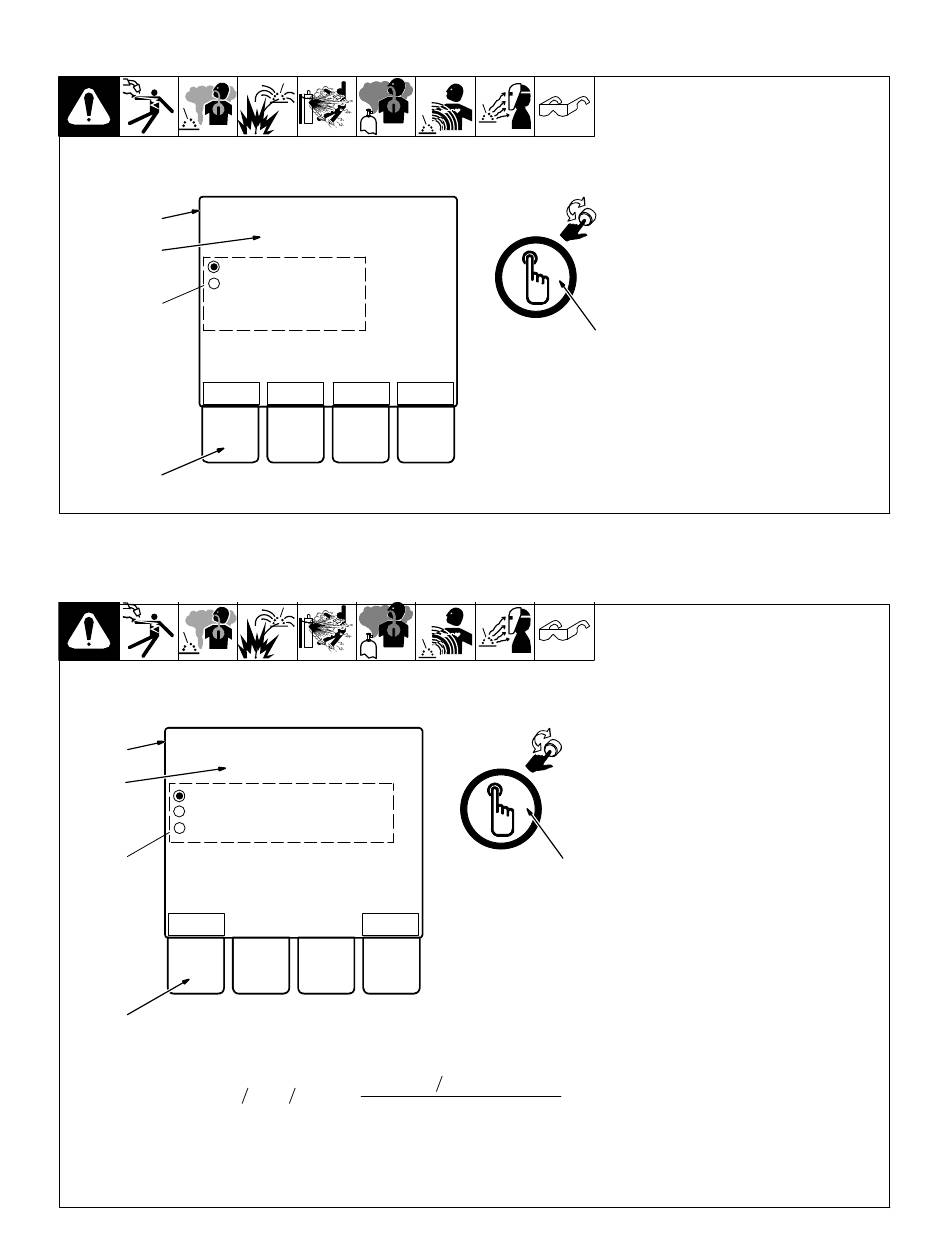

5-6. Menu Logs (Journaux)
Home > Logs
1
2
Error Log
Boot Log
4
Home
5
5-7. Menu Status (Statut)
Home > Status
1
Status Menu
2
Load Bank Mode> Off
Accu‐Power Mode> Off
Actual / Command> Off
4
Home
5
Heat Input [kJ in (kJ mm)] +
OM-276631 Page 28
Logs Menu
Back
Back
Power (kJ s) x ArcTime (s)
Weld Bead Length [in (mm)]
1
Indicateur de dossier
Affiche le chemin du dossier actuel.
2
Nom du menu
Affiche le nom du menu actuel.
3
Molette de défilement et Bouton
Sélectionner/Enregistrer
Faire tourner la molette pour modifier
l'option active. Un cercle noir s'affiche à
côté de l'option active tandis que les options
inactives ont un cercle blanc. Appuyer sur la
molette pour sélectionner l'option active.
4
Options
Error Log (Journal d'erreurs) − Affiche une
liste des dernières erreurs détectées par le
poste. Utiliser la molette de défilement pour
faire défiler la liste. Depuis l'écran Error log
(Journal d'erreurs), appuyer sur la touche de
3
fonction Home (Accueil) pour revenir à
l'écran Home (Accueil) ou sur la touche de
fonction Logs (Journaux) pour revenir au
menu Logs (Journaux).
Boot Log (Journal de démarrage)− Affiche la
séquence et le statut des événements qui
se sont produits au cours du processus de
démarrage.
5
Touche de fonction Home (Accueil)
Appuyer sur la touche de fonction Home
(Accueil) pour revenir à l'écran du menu
d'accueil.
1
Indicateur de dossier
Affiche le chemin du dossier actuel.
2
Nom du menu
Affiche le nom du menu actuel.
3
Molette de défilement et Bouton
Sélectionner/Enregistrer
Faire tourner la molette pour modifier l'option
active. Un cercle noir s'affiche à côté de
l'option active tandis que les options inactives
ont un cercle blanc. Appuyer sur la molette
pour sélectionner l'option active.
4
Options
Load Bank Mode (Mode de banc de charge) −
Utilisé pour étalonner les instruments de
mesure ou de test pendant l'entretien.
Accu-Power Mode (Mode Accu−Power) −
Affiche la puissance instantanée sur l'afficheur
3
de la vitesse de fil en kilojoules par seconde à
la dent la plus proche, mise à jour une fois par
seconde pendant le soudage. Après le
soudage, la puissance instantanée est
affichée pendant environ dix secondes avant
que l'afficheur ne revienne à la vitesse de fil. Si
la vitesse de fil est ajustée pendant l'opération
de soudage, l'afficheur montre la vitesse de fil
en cours d'ajustement et revient à la puissance
instantanée une fois que l'ajustement est
terminé.
Pour calculer l'entrée de chaleur de soudage,
multiplier la puissance instantanée par la
durée d'arc puis diviser par la longueur du
cordon de soudure, voir l'équation.
Actual / Command (Réel / Commande) − Les
valeurs affichées pendant le soudage peuvent
être configurées pour afficher soit les valeurs
réelles soit les valeurs de commande définies
par l'utilisateur.
5
Touche de fonction Home (Accueil)
Appuyer sur la touche de fonction Home
(Accueil) pour revenir à l'écran du menu
d'accueil.
Réf. 266 061-A
Réf. 266 061-A
