Mise en service
Pos: 17.16.1 /Überschriften/Überschriften 3/U-Z/Unterlenkeradapter @ 79\mod_1314688743340_64.docx @ 697530 @ 3 @ 1
6.2.1
Adaptateur de bras inférieur
Pos: 17.16.2 /BA/Inbetriebnahme/EasyCut/Unterlenkeradapter/Unterlenkeradapter fixieren Bild @ 79\mod_1314690338900_64.docx @ 697557 @ @ 1
B
2
3

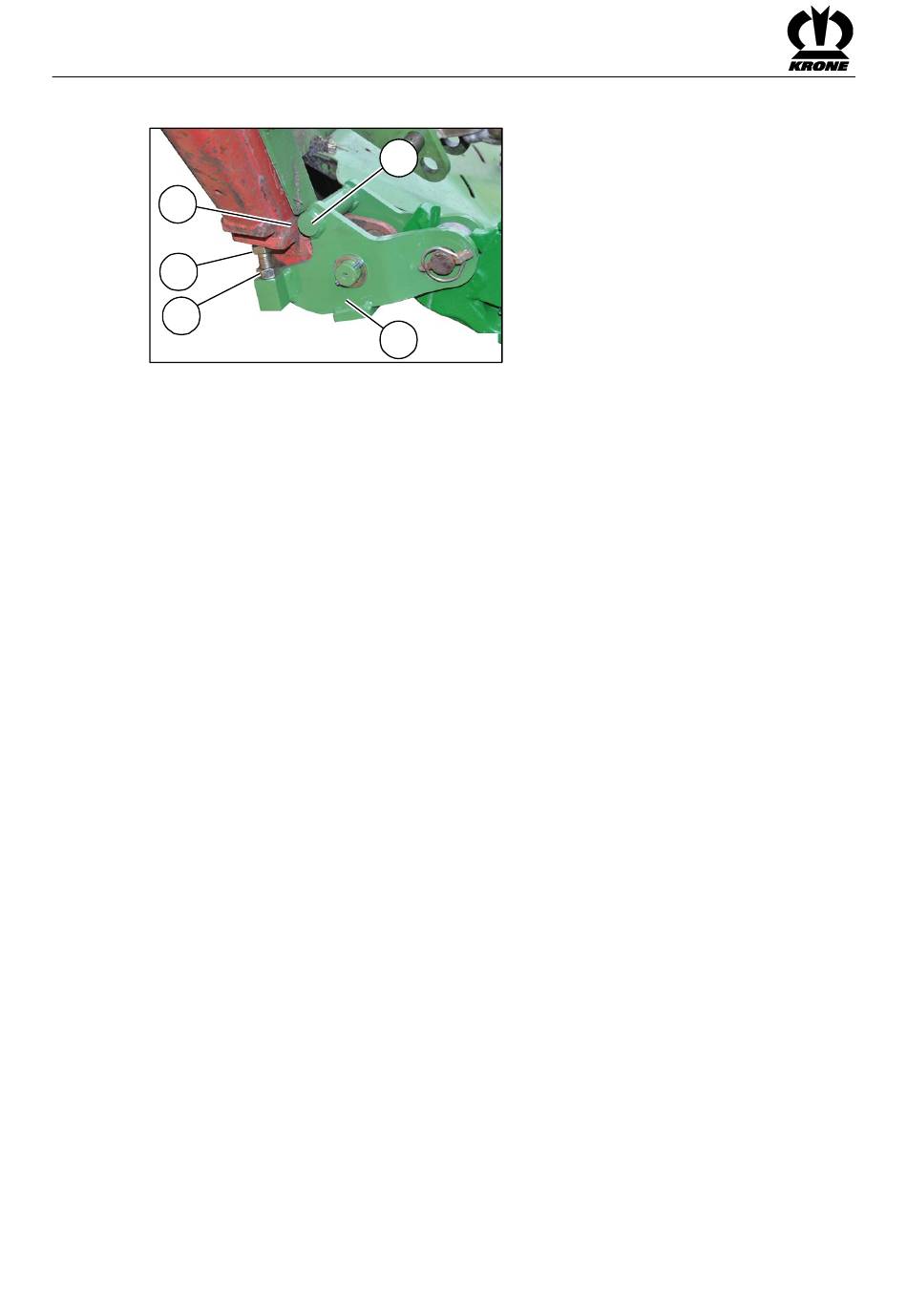

Fig. : 9
Pos: 17.16.3 /BA/Inbetriebnahme/EasyCut/Unterlenkeradapter/Unterlenkeradapter fixieren / pendelnd Einführtext @ 136\mod_1352380302114_64.docx @ 1208497 @ @ 1
Les adaptateurs du bras de guidage (1) servent de rallonge pour augmenter l'écart de la
machine par rapport à les roues avant du tracteur.
Les adaptateurs du bras de guidage doivent être fixés sur les tracteurs avec des bras inférieurs
pendulaires (la hauteur est mobile)
Sur les tracteurs avec des bras inférieurs rigids, les adaptateurs du bras de guidage doivent
faire l'objet d'un réglage pendulaire.
Pos: 17.16.4 /BA/Inbetriebnahme/EasyCut/Unterlenkeradapter/Unterlenkeradapter fixieren @ 136\mod_1352380102898_64.docx @ 1208411 @ @ 1
Fixer les Adaptateurs du Bras de Guidage
Pour ce faire:
•
Accouplez la machine sur le triangle Weiste.
•
Abaissez la machine en position de travail.
•
Amenez le relevage avant en position flottante.
•
Arrêtez le moteur, retirez la clé de contact et protégez le tracteur et la machine contre toute
mise en service ou tout déplacement involontaire.
•
Dévissez la vis (2) jusqu'à ce que le boulon (A) de l'adaptateur du bras de guidage (1) est
placé sur la butée (B) du triangle Weiste (côtés droit et gauche de la machine).
•
Bloquez la vis (2) avec l'écrou (3).
Pos: 17.16.5 /BA/Inbetriebnahme/EasyCut/Unterlenkeradapter/Unterlenkeradapter pendelnd einstellen @ 136\mod_1352380217006_64.docx @ 1208440 @ @ 1
Réglage Pendulaire des Adaptateurs du Bras de Guidage
Pour ce faire:
•
Accouplez la machine sur le triangle Weiste.
•
Abaissez la machine en position de travail.
•
Amenez le relevage avant en position flottante.
•
Arrêtez le moteur, retirez la clé de contact et protégez le tracteur et la machine contre toute
mise en service ou tout déplacement involontaire.
•
Vissez complètement la vis (2).
•
Bloquez la vis (2) avec l'écrou (3).
Pos: 17.17 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
28
A
1
EC-387-0
