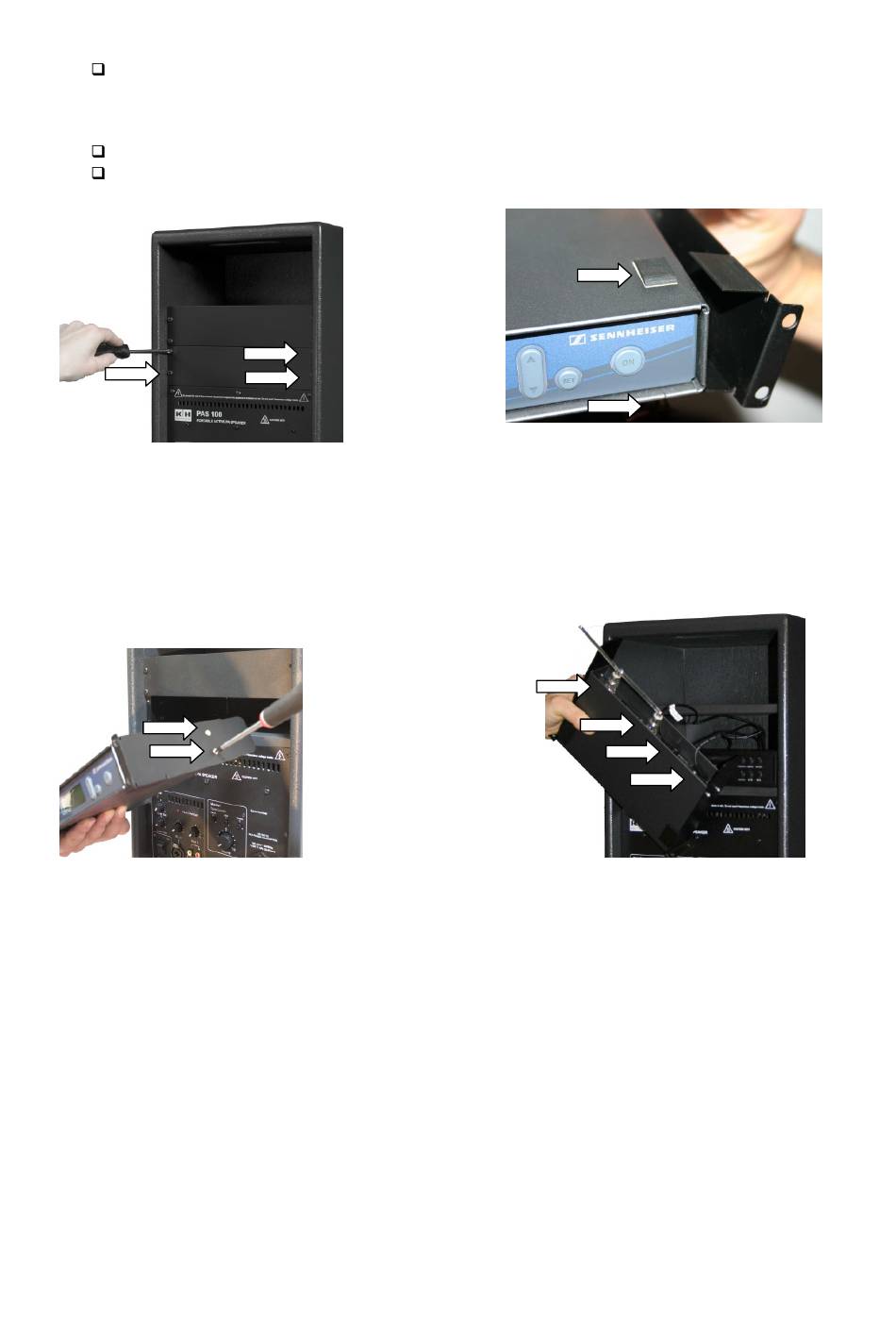

Stecken Sie die Antennen, die mit dem Empfänger geliefert wurden an die jeweiligen Anschlüsse am Empfänger.
Wickeln Sie die passend Beschrifteten Kabel (top slot = oben / bottom slot = unten) in der PAS100 aus. Stecken
Sie den DC-Stecker in die passende DC-Buchse am Drahtlosempfänger. Stecken Sie nun den Audio-Stecker in
den „Unbalanced Out" (-Ausgang) des Empfängers
Nehmen Sie nun die Abdeckplatte mit der ovalen Aussparung aus der Zubehörtasche
Nehmen Sie nun die 4 Schrauben um den Evolution Empfänger im Erweiterungsschacht festzuschrauben
(A)
Schrauben Sie die Blende los
(C)
Befestigen Sie die Rackwinkel
PAS 100 Bedienungsanleitung
(D)
.
(B)
Befestigung der selbstklebenden
Gummifüße an diesen vier Stellen.
(D)
Befestigen Sie die Audio-, Strom-
und Antennenstecker am Empfänger
30 von 35
Seite
(E)
.
(F)
.
