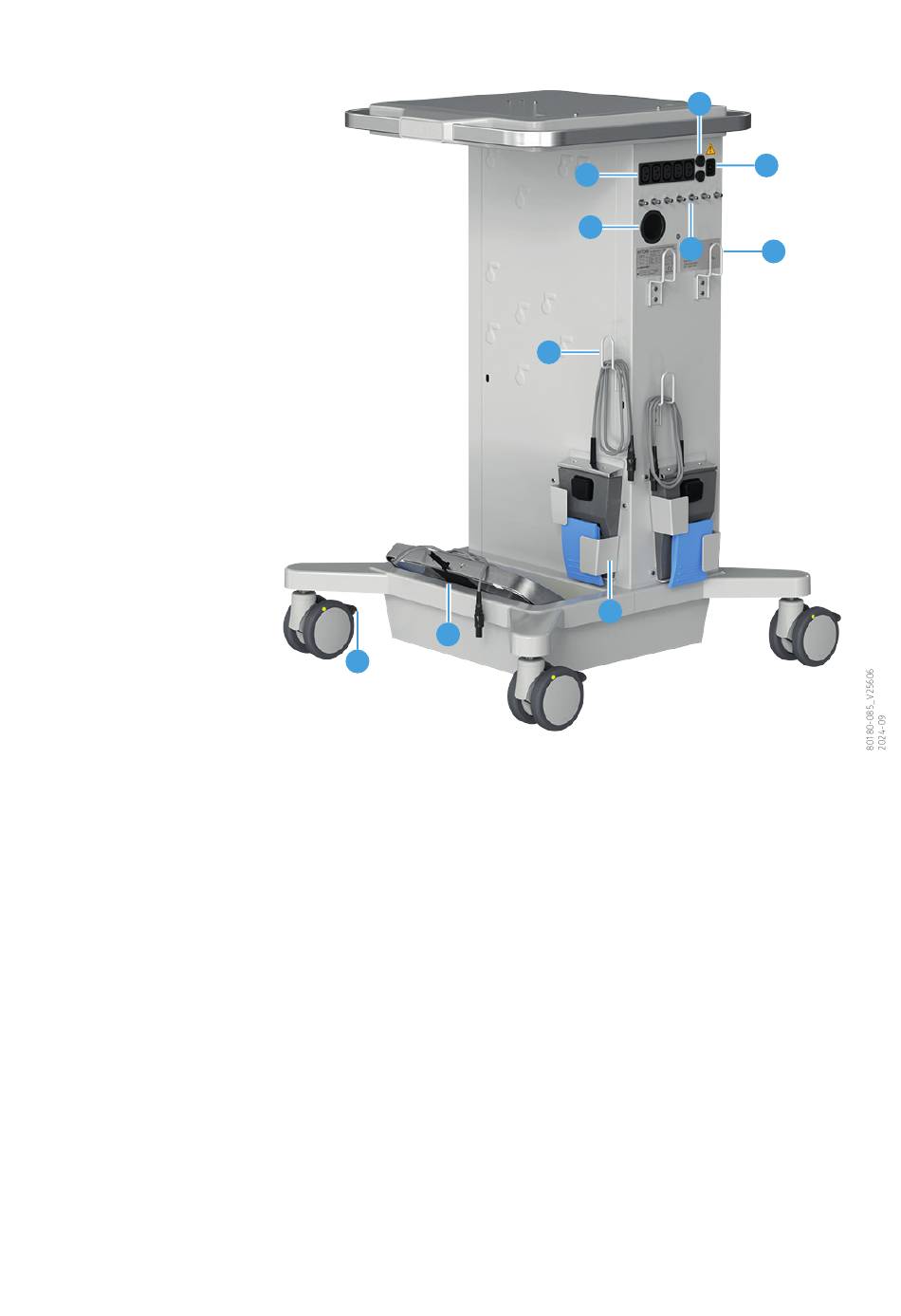

3 • Description des éléments de commande
20
/ 44
3
2
(2) Frein
Destiné au freinage de la roulette. Chaque roulette est équipée d'un frein.
(3) Support pour pédale double
Destiné au logement d'une pédale double des unités VIO 200 S, VIO 300 S,
VIO 200 D, VIO 300 D, VIO seal, VIO 3n, VIO 3.
(4) Logement pour pédale simple des unités d'électrochirurgie IES 3 ou VIO
Destiné au logement d'une pédale simple des unités IES 3, VIO 200 S, VIO 300 S,
VIO 200 D, VIO 300 D, VIO seal, VIO 3n, VIO 3.
(5) Porte-câble pour câble de pédale
Permet de suspendre un câble de pédale enroulé.
(6) Porte-câble pour cordon d'alimentation
Permet de suspendre un cordon d'alimentation enroulé.
(7) Raccords d'équipotentialité
Destiné au raccordement à la fiche d'équipotentialité des unités et à la connexion du
chariot au raccord d'équipotentialité de la salle d'opération.
(8) Ouverture
Destinée au passage du flexible sous pression de la bouteille de gaz et du flexible du
capteur à haute pression.
