Heubozen GENERATOR Manuel Utilisateur page 6

INSTRUCTIONS D'ASSEMBLAGE

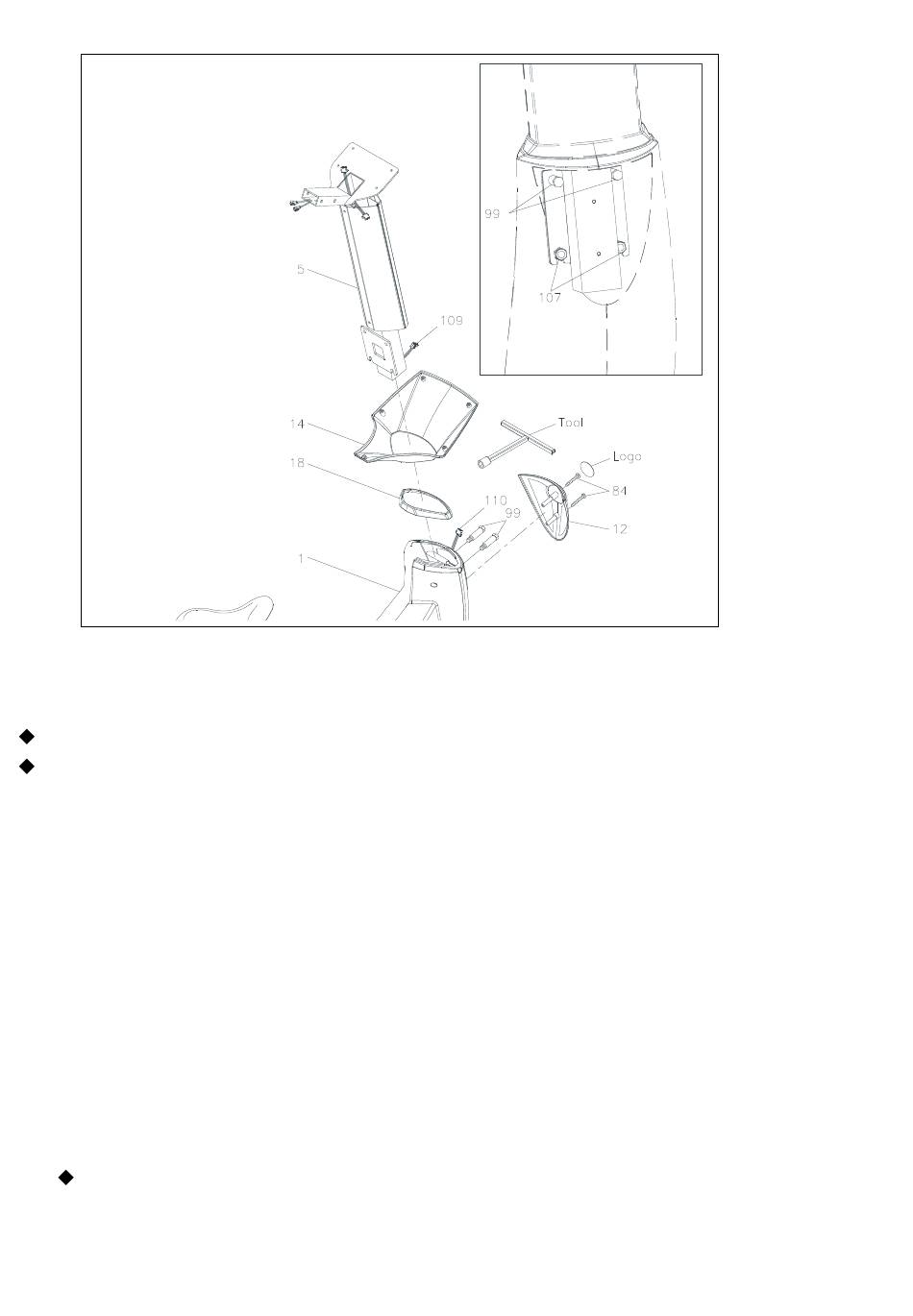

ÉTAPE 3
Faites glisser le Support de la console (14) et le Manchon vertical (18) sur le Montant vertical (5.)
Assurez-vous que le Montant droit (5) soit dans la bonne direction comme indiqué.
Prenez soin de ne pas endommager le Fil de connexion central (109) au cours des Étapes 3 et 4
de l'assemblage.
ÉTAPE 4
a. Assurez-vous que 2 Écrous (M10) (107) sont déjà insérés à l'avant du Cadre principal (1) comme
sur l'illustration dans le coin supérieur droit.
b. Insérez la Colonne (5) dans le Carter (1) et fixez le avec un Boulon à tête hexagonale (M10xp 1,5
x 50 mm)(99) à l'aide de la Clé de fontainier (17MM) comme indiqué.
ÉTAPE 5
a. Connectez le Fil de connexion central (109) au Fil de connexion inférieur (110.)
b. Attachez le Capot vertical avant décoratif (12) à l'avant du Carter (1) avec une Vis à tête ronde
(M5xp 0,8x 50 mm)(84.)
c. Collez un Logo autocollant à la surface du Capot vertical avant décoratif (12.)
Vous trouverez un Logo autocollant dans la boîte de matériel.
d. Faites glisser le Manchon vertical (18) vers le bas pour recouvrir la partie ouverte du Carter (1.)
5
