ENSEMBLE DE SOUS-TABLES AVANT ET ARRIÈRE
ACCESSOIRE N° 2878059
AVERTISSEMENT
Avant de commencer l'installation de l'ensemble de
chenilles, assurez-vous que le moteur est arrêté, que
la transmission est en mode deux roues motrices et
que le VTT ne puisse bouger (placer des cales
devant et derrière les roues).
Installation de la sous-table avant
(voir Figure 1 - Tableau 1 (page 3) montrant la sous-table
avant explosée et la liste de pièces)
1. Soulever le devant du VTT et enlever les roues avant.
AVERTISSEMENT
Lorsque le VTT est soulevé, assurez-vous qu'il est
sécurisé/supporté d'une quelconque manière afin
d'éviter qu'il ne tombe sur vous lors de l'installation
des chenilles. S'il n'est pas sécurisé/supporté, des
blessures graves pourraient s'en suivre.
2. Retirer les protecteurs de cardans avant.
3. Insérer le boulon de carrosserie
dans le trou prévu de la sous-table (#11).

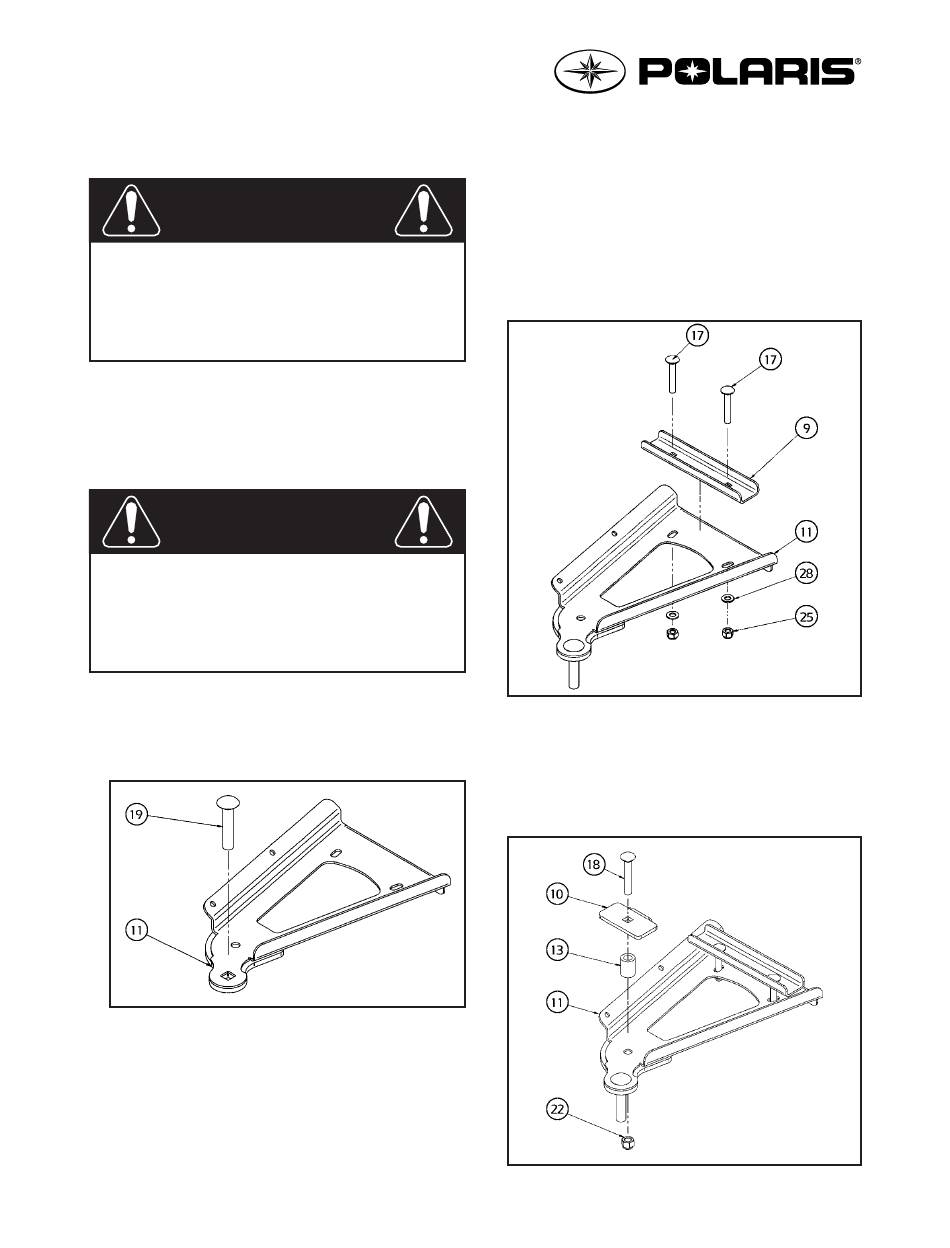

Figure 3 - Assemblage de la sous-table avant (étape 3)
4. Installer les sous-tables avant en effectuant les
étapes suivantes :
4.1. Appuyer la sous-table (#11) sous le bras de sus-
pension inférieur avant de sorte que les parties
pliées de la sous-table (#11) épousent le mieux
possible la forme du bras de suspension du
VTT.
2510304
A-2510304
Figure 4 - Installation de la sous-table avant (étapes 4.1 et 4.2)
(#19)
1/2" nc X 2-1/2"
Figure 5 - Installation de la sous-table avant (étape 4.3)
- 5 -
4.2. Installer la plaque intérieure de serrage avant
(#9) au-dessus du bras de suspension inférieur
et fixer à la sous-table (#11) à l'aide des
boulons de carrosserie
des
rondelles
(2)
8.4mm D.I. X 16mm D.E. X 1.6mm
(#28) et des
écrous autobloquants
(2)
(#25). Visser les premiers filets seulement.
4.3. Installer l'espaceur (#13) et la plaque extérieure
de serrage avant (#10) à la sous-table (#11) à
l'aide d'un boulon de carrosserie
(#18) et d'un écrou autobloquant
Appliquer un couple de serrage de 20 lb-pi.
(2)
(#17),
M8-1.25 X 50mm
M8-1.25
3/8" nc X 2-1/4"
(#22).
3/8" nc
