ENSEMBLE DE SOUS-TABLES AVANT ET ARRIÈRE
ACCESSOIRE N° 2878059

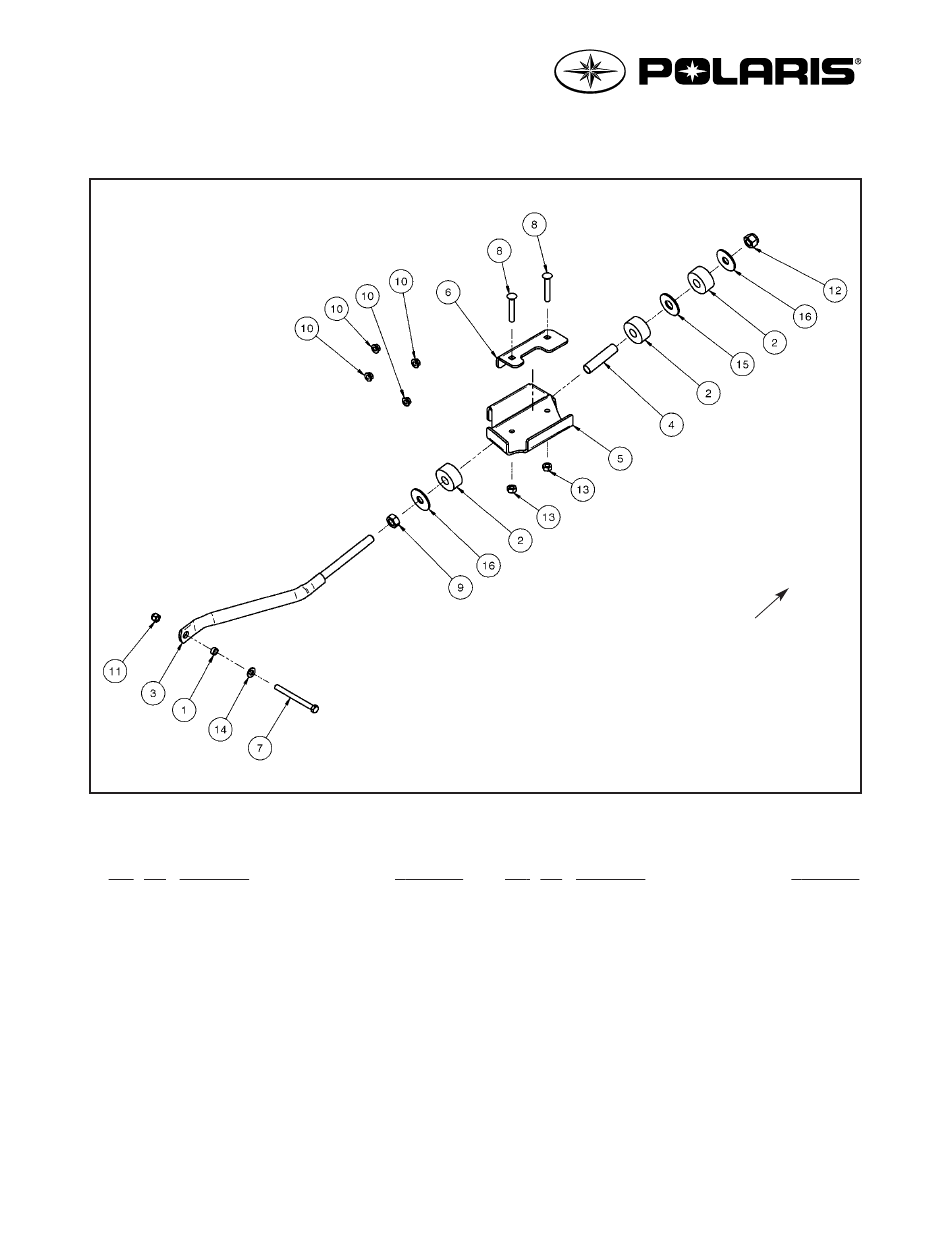

Figure 2 - Vue explosée - Sous-table arrière
Tableau 2 - Liste de pièces - Sous-table arrière
Réf. Qté Description
1 . . . .1 . .Espaceur de serrage
. . . . . . . . ..56" D.E. X .39" D.I. X .25" . . . . . . . . . . .*
2 . . . .3 . .Coussinet de caoutchouc (60 duro) . .*, 2875816
3 . . . .1 . .Tube anti-rotation arrière . . . . . . . . . . .2875817
4 . . . .1 . .Tube espaceur de coussinet . . . . . . . . . . . .*
5 . . . .1 . .Plaque sous-table arrière gauche . . . . .5254037
. . . . .1 . .Plaque sous-table arrière droite . . . . . .5254038
6 . . . .1 . .Plaque de serrage arrière gauche . . . . .5254039
. . . . .1 . .Plaque de serrage arrière droite . . . . . .5254040
7 . . . .1 . .Boulon hex. 3/8" nc X 4-1/4" . . . . . . . . . .*
8 . . . .2 . .Boulon de carrosserie
. . . . . . . . .M10-1.5 X 60mm . . . . . . . . . . . . . . . . . . .*
* . . . .Pièces incluses dans l'ensemble quincaillerie arrière (un côté seulement) 2878072
2510304
A-2510304
N° de pièce
Réf. Qté Description
9 . . . .1 . .Écrou 5/8" nc . . . . . . . . . . . . . . . . . . . . . .*
10 . . .4 . .Écrou à épaulement M10-1.25 . . . . . . . . . .*
11 . . .1 . .Écrou autobloquant 3/8" nc . . . . . . . . . . . .*
12 . . .1 . .Écrou autobloquant 5/8" nc . . . . . . . . . . . .*
13 . . .2 . .Écrou autobloquant M10-1.5 . . . . . . . . . . .*
14 . . .1 . .Rondelle 3/8" diam. . . . . . . . . . . . . . . . . .*
15 . . .1 . .Rondelle 3/4" D.I. X 2" D.E. X 1/8" . . . . .*
16 . . .2 . .Rondelle
. . . . . . . . .50mm D.E. X 17mm D.I. X 3mm . . . . . . .*
- 4 -
Avant du
véhicule
VUE CÔTÉ GAUCHE
N° de pièce
