security
2.6
Connexion du module récepteur radio DXR1

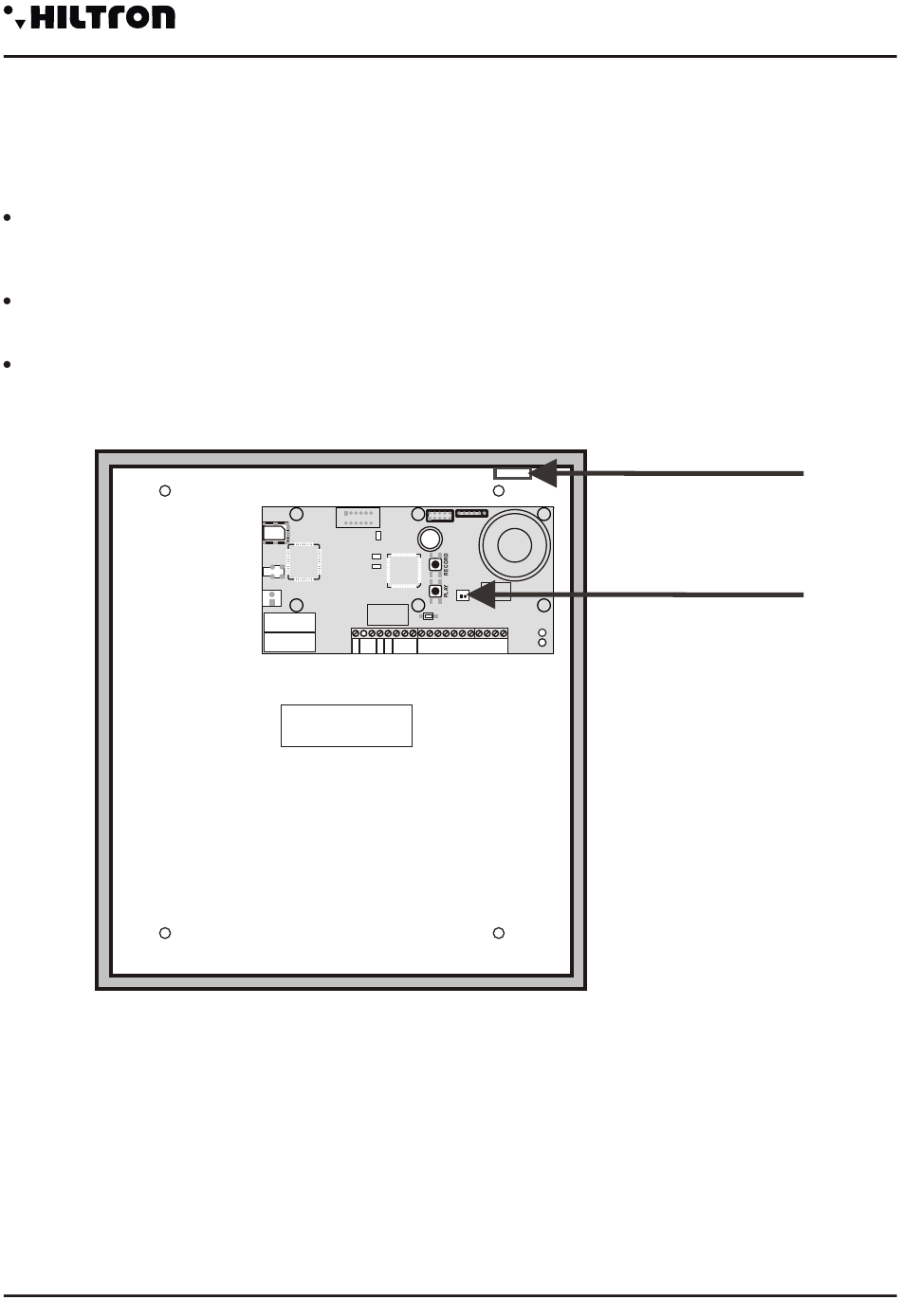

Positionnez la carte d'autoprotection de manière à ce que la dent située sur l'un des côtés courts du circuit soit
insérée à l'intérieur de la fente située au fond du conteneur et faites correspondre le trou situé de l'autre côté
avec le trou situé sur le bord du conteneur.
Assurez-vous que le micro-interrupteur situé au bas de la plaque anti-sabotage est fermé par la tête
de la vis qui dépasse du fond du récipient, sinon ajustez la saillie de la vis en la vissant ou en la
dévissant.
Sécurisez le circuit d'autoprotection et assurez-vous que le micro-interrupteur supérieur se ferme
lorsque vous placez le couvercle du récipient.
Utiliser le câble fourni avec connecteur, en l'insérant dans le connecteur de la carte anti-sabotage et
de la carte du panneau de commande.
SETUP
+INT -12V+ A B S.A. GND Sir 24H GND Z1 Z2 Z3 Z4 GND Z5 Z6 Z7 Z8
Installation
Tamper
Connecteur
Tamper
7
