security
2
Installation
2.1
Avertissements généraux
Installez l'unité de contrôle dans un endroit fermé, non exposé à des températures extrêmes et aux
intempéries.
Pour une fixation solide et sécurisée, vous devez vous assurer que la surface de montage est plane.
Positionnez l'unité de contrôle dans un point qui vous permet d'opérer facilement à l'intérieur du
conteneur.
Il est préférable d'introduire les câbles de connexion aux dispositifs externes à l'intérieur du conteneur
de l'unité de commande à travers le trou situé au fond du conteneur, en préparant un conduit
souterrain. Alternativement, il est possible d'utiliser l'un des trous pré-marqués présents en haut et en
bas du récipient lui-même, en complétant le perçage avec un burin.
Les raccordements doivent être réalisés dans le respect de la réglementation en vigueur et
notamment de la législation
CEI 79-3-2012 « Règles particulières aux systèmes anti-effraction, anti-intrusion, antivol et anti-
agression ».
2.2
Fixation de conteneurs

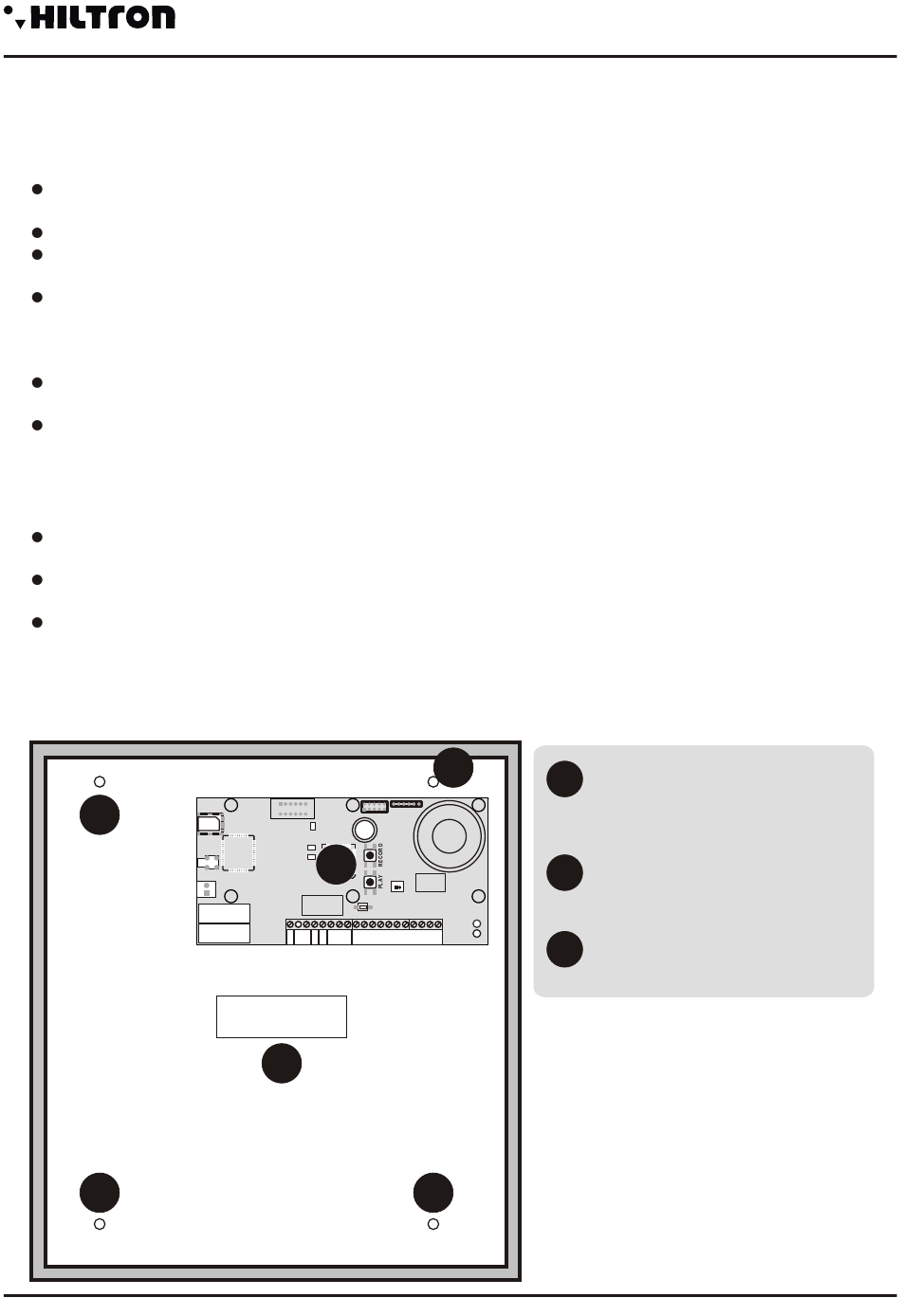

Placez le fond du récipient sur la surface de montage et marquez avec un crayon la position des
quatre trous de fixation et du trou pour le sabotage.
Percez quatre trous de 8 mm. aux points marqués et un trou de 6 mm. en correspondance avec le
dameur et insérer les bouchons dans les trous.
Vissez le fond du récipient à la surface et positionnez la vis de fermeture du pilon de manière à ce que
la tête dépasse de quelques millimètres à l'intérieur du récipient lui-même.
1
1
1
3
SETUP
+INT -12V+ A B S.A. GND Sir 24H GND Z1 Z2 Z3 Z4 GND Z5 Z6 Z7 Z8
2
1
1
Trous de fixation du
conteneur
2
Trou de passage de câble
3
Carte centrale
Installation
3
