POWER8F - Manuel d'installation et d'utilisation
2.3

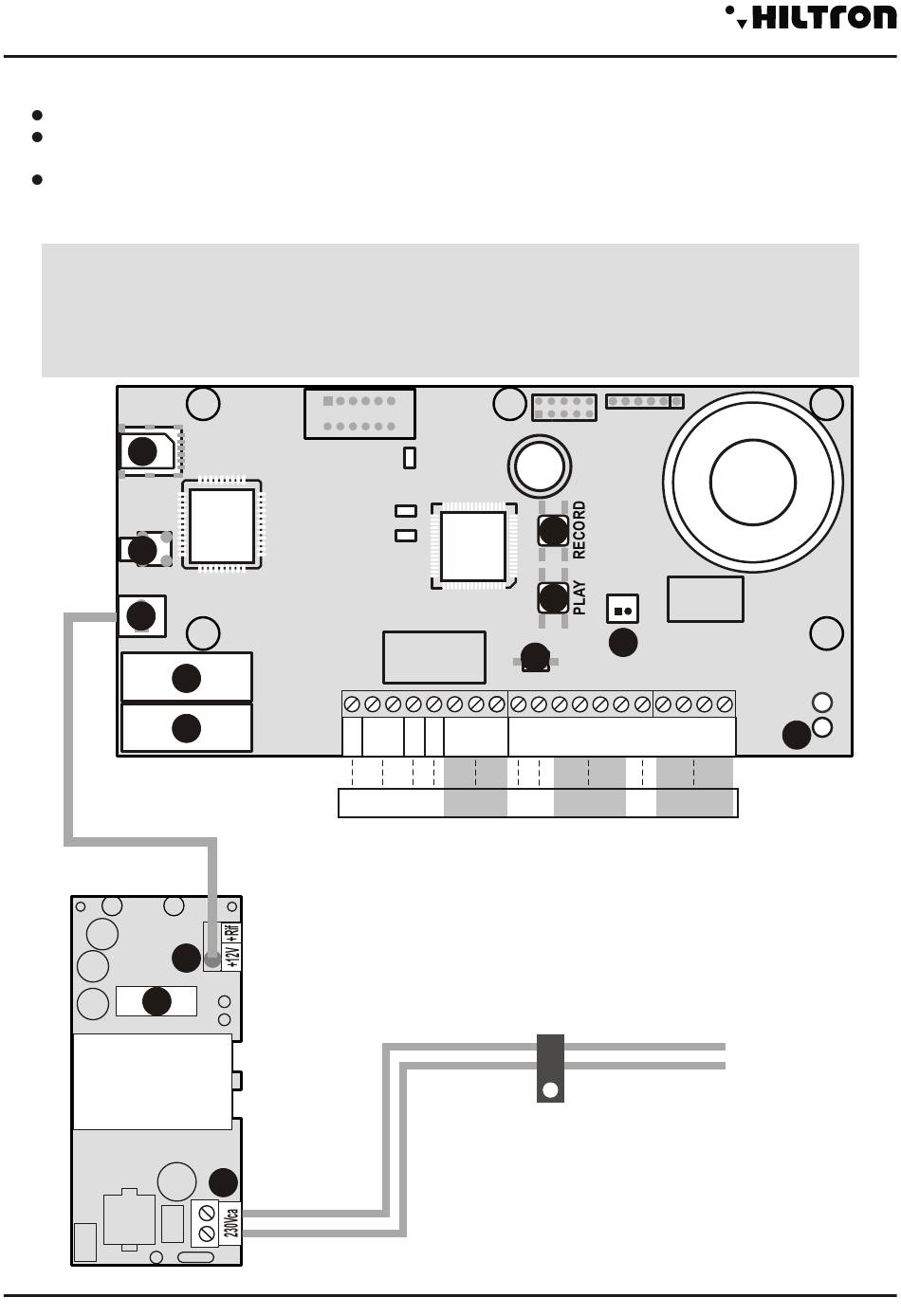

Câblage d'alimentation
Insérez le câble (rouge et noir) provenant de l'alimentation sur le connecteur.
Sertissez le conducteur de terre sur l'œillet fourni et insérez l'œillet dans la vis de fermeture du serre-
câble.
Fermez les câbles d'alimentation et de terre à l'intérieur du serre-câble en le positionnant en
correspondance avec les deux trous situés à proximité entre l'entrée de câble et le bornier du fusible
et fixez-les au fond avec la vis de fermeture sur laquelle se trouve l'œillet de mise à la terre.
Pour respecter la législation en vigueur, la tension secteur doit être connectée
au transformateur via deux conducteurs doublement isolés de 1,5 mm²
par un sectionneur (par exemple un disjoncteur) utilisé exclusivement
pour le panneau de commande et la mise à la terre du système doit être assurée.
11
12
13
21
Alimentation
4
14
15
+INT -12V+ A B S.A. GND Sir 24H GND Z1 Z2 Z3 Z4 GND Z5 Z6 Z7 Z8
22
23
ATTENTION
SETUP
1
3 4
2
5
6 7
Attache-câble
18
17
19
20
8
9
10
security
16
230V
