4. Ajoutez des connecteurs en T supplémentaires pour chaque appareil que vous souhaitez ajouter au réseau NMEA 2000, et branchez
chacun des appareils sur un connecteur en T à l'aide d'un câble de dérivation.
5. Connectez une borne (non fournie) à chaque extrémité de la ligne de connecteurs en T.
Données PGN NMEA 2000
Utilisez ce tableau pour définir les données PGN NMEA 2000 approuvées qui peuvent être reçues et émises par une VHF série 200i lors de
la communication avec un appareil compatible NMEA 2000.
Réception
059392
Reconnaissance ISO
059904
Requête ISO
060928
Réclamation d'adresse ISO
126208
NMEA - Fonction de groupe de commande/de requête/
d'acceptation
129026
COG (cap par rapport au fond) et SOG (vitesse par rapport
au fond) - mise à jour rapide
129029
Données de positionnement GNSS (Global Navigation
Satellite System)
Les VHF série 200i de Garmin sont certifiées NMEA 2000.
Raccordement à un porte-voix (facultatif)
La VHF peut être reliée à un porte-voix permettant d'utiliser un micro ou le combiné GHS 10 pour communiquer par le biais de votre
système de sonorisation.
Pour monter le porte-voix, reportez-vous aux instructions d'installation accompagnant l'appareil. Montez le porte-voix à au moins 3 m
(10 pieds) du micro en l'orientant de façon que le son ne se dirige pas vers ce dernier afin d'éviter les effets Larsen.
Pour raccorder la VHF série 200i à un porte-voix :
1. Raccordez le câble de porte-voix de 600 mm (23 pouces) fourni au câble figurant à l'arrière de la VHF en insérant la fiche RCA rouge
dans la prise rouge.
2. Raccordez le fil blanc à l'autre extrémité du câble du porte-voix au connecteur positif (+) du porte-voix.
3. Raccordez le fil noir au connecteur négatif (-) du porte-voix.
attentiOn : recouvrez les connexions de ruban adhésif étanche à base de caoutchouc vulcanisé afin d'éviter que de
l'eau ne s'introduise dans la VHF.
Reportez-vous au Manuel d'utilisation VHF séries 100i/200i pour utiliser le porte-voix.
Instructions d'installation des VHF séries 100i/00i
Commutateur
d'allumage ou
en ligne
Fusible
-
+
Batterie 1 V CC
Câble d'alimentation
Borne
femelle

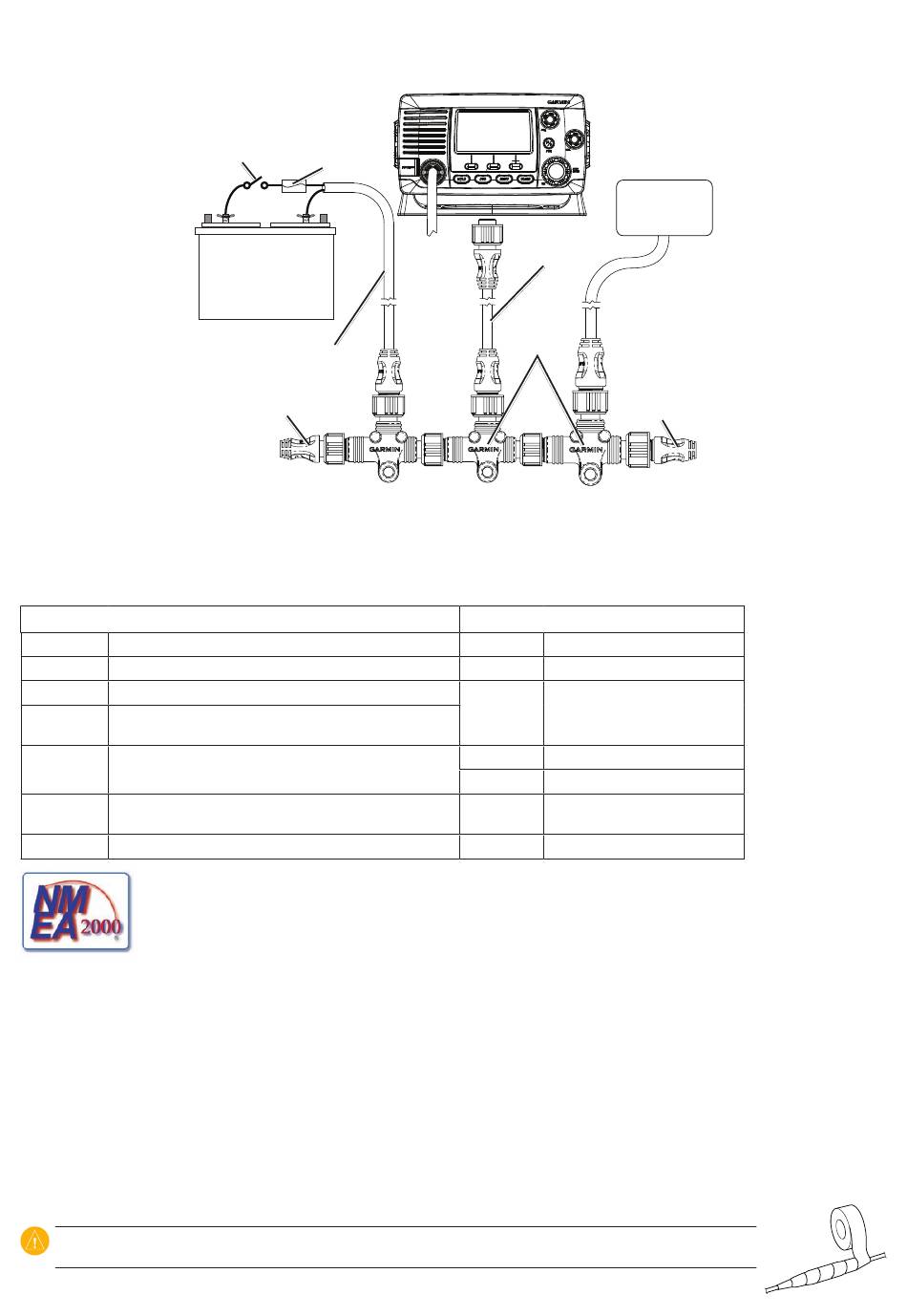

Création d'un réseau NMEA 2000 de base
NMEA 000
Câble de
dérivation
Connecteurs
en T
Borne mâle
Emission
059392
Reconnaissance ISO
060928
Réclamation d'adresse ISO
126208
Fonction de groupe de requête/
de commande/d'acceptation
126464
Liste PGN
126996
Informations produit
129799
Fréquence radio/mode/
puissance
129808
Informations d'appel ASN
