Raccordement de la VHF série 200i à un réseau NMEA 2000
Les VHF 200 et VHF 200i peuvent être raccordées à un réseau NMEA 2000 existant. Vous pouvez également créer un réseau NMEA 2000
de base pour les raccorder à un autre appareil NMEA 2000 tel qu'un traceur de cartes. Pour de plus amples informations sur NMEA 2000
ou pour vous procurer les connecteurs requis, rendez-vous sur le site www.garmin.com.
remarque : les VHF 100 et VHF 100i ne peuvent pas être raccordées à un réseau NMEA 2000. Reportez-vous à la
VHF à un réseau NMEA 0183.
Pour raccorder la VHF série 200i à votre réseau NMEA 2000 :
1. Déterminez l'emplacement de connexion de la VHF sur la dorsale NMEA 2000 existante.
2. Débranchez de la dorsale l'une des extrémités du connecteur en T NMEA 2000 à l'endroit approprié.
Pour étendre la dorsale NMEA 2000, connectez un câble d'extension de dorsale NMEA 2000 approprié sur le côté du connecteur en T
que vous avez débranché.
3. Ajoutez un connecteur en T (non fourni) pour la VHF dans la dorsale NMEA 2000 en le branchant sur le côté du connecteur en T que
vous avez débranché.
4. Acheminez un câble de dérivation NMEA 2000 (non fourni) jusqu'à la partie inférieure du connecteur en T que vous avez ajouté à
l'étape 3 à votre réseau NMEA 2000. Utilisez un câble de dérivation mesurant jusqu'à 6 m (20 pieds).
5. Raccordez le câble de dérivation au connecteur en T et au port NMEA 2000 de la VHF.
attentiOn : si vous utilisez déjà un réseau NMEA 2000 sur votre bateau, il doit déjà être relié à une source d'alimentation. Ne raccordez
pas un câble d'alimentation NMEA 2000 supplémentaire à un réseau NMEA 2000 existant, car ce dernier ne doit être relié qu'à une seule source
d'alimentation.
Pour créer un réseau NMEA 2000 de base :
1. Reliez deux connecteurs en T (non fournis) l'un à l'autre.
2. Reliez un câble d'alimentation NMEA 2000 (non fourni) à l'un des connecteurs en T.
attentiOn : le câble d'alimentation NMEA 2000 doit être relié à une source d'alimentation de 12 V CC via un commutateur. La
VHF série 200i risque de décharger votre batterie si elle y est reliée directement. Connectez-la au commutateur d'allumage du bateau
(si possible) ou à un commutateur supplémentaire approprié.
3. Reliez un câble de dérivation NMEA 2000 (non fourni) à l'autre connecteur en T et au port NMEA 2000 de la radio.
6
Port NMEA 000
Autre appareil
NMEA 000
Connecteurs
en T

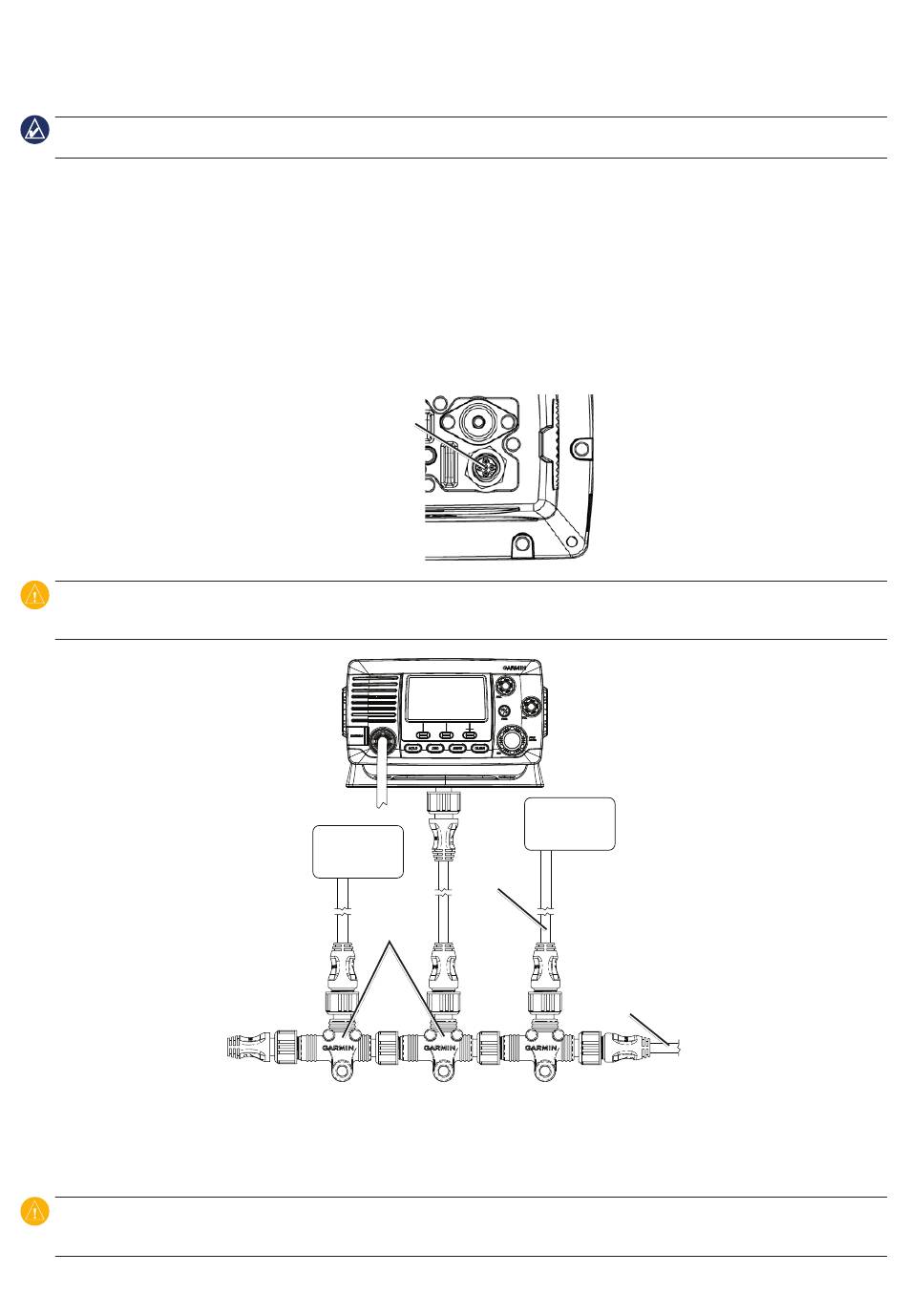

Connexion de la VHF série 200i à un réseau NMEA 2000 existant
VHF série 00i
Traceur de
cartes compatible
NMEA 000
Câble de
dérivation
Dorsale
NMEA 000
Instructions d'installation des VHF séries 100i/00i
page 5
pour raccorder votre
