Montage encastré de la VHF séries 100i/200i
Outre les quatre vis à tête cylindrique plate 4,2 × 25 mm fournies, le montage encastré de la VHF séries 100i/200i nécessite les outils
suivants (non fournis) :
•
Tournevis cruciforme
•
Perceuse et foret de 3,5 mm (9/64 pouces) pour les orifices de montage
•
Foret de 10 mm (3/8 pouces) pour le trou de départ
•
Scie sauteuse
•
Ciseaux et ruban adhésif
•
Pointeau et marteau
•
Lime et papier de verre
•
Lubrifiant antigrippant (facultatif)
remarque : vérifiez que la surface choisie permet de laisser un espace suffisant derrière la VHF séries 100i/200i pour le montage et le
branchement. Laissez au moins 127 mm (5 pouces) d'espace libre derrière le boîtier.

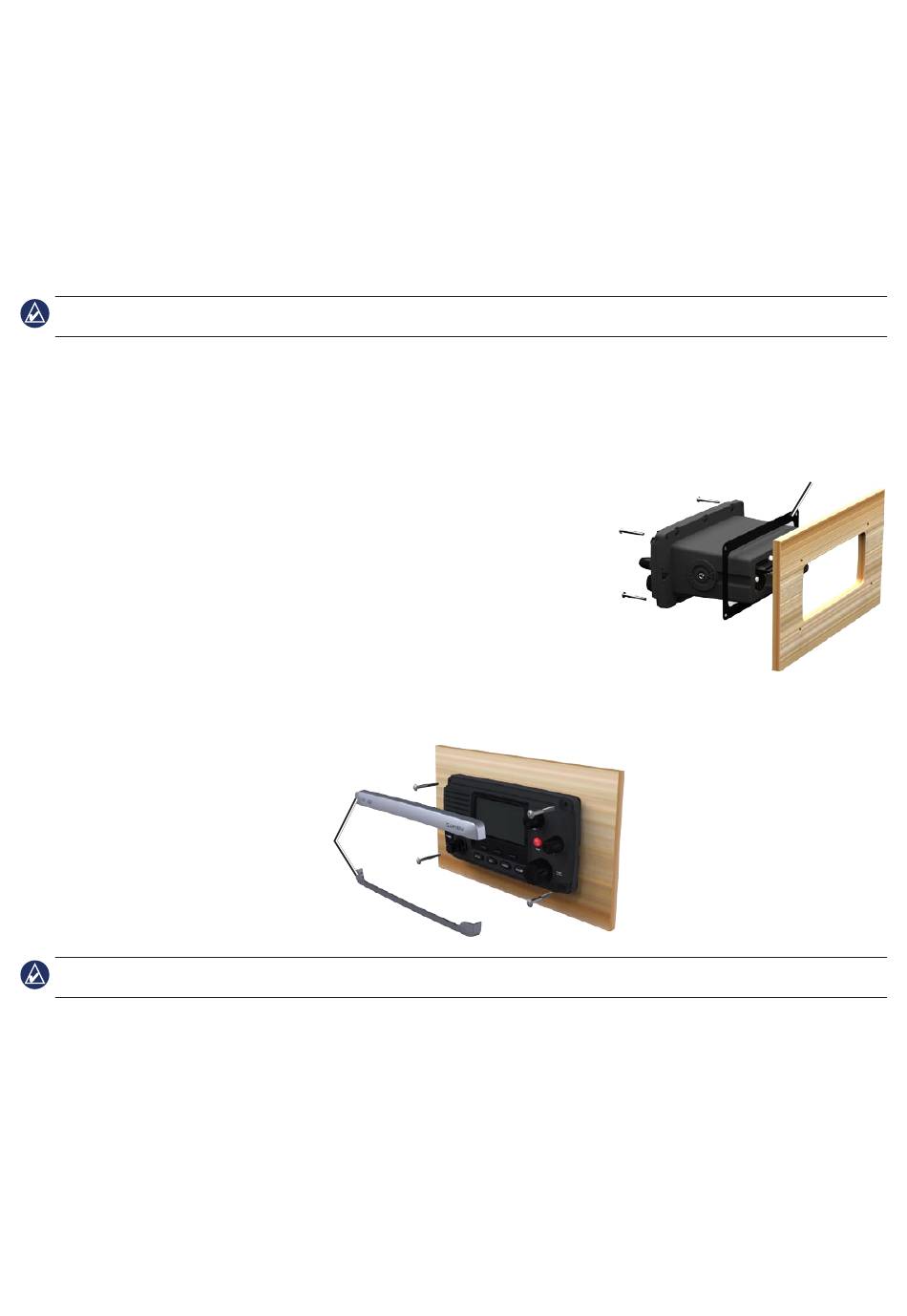

Pour un montage encastré de la VHF séries 100i/200i :
1. Découpez avec soin le modèle de montage encastré (page 9) et vérifiez qu'il est adapté à l'endroit où vous souhaitez encastrer la VHF.
2. Fixez le modèle de montage encastré à l'emplacement souhaité à l'aide de ruban adhésif.
3. A l'aide du pointeau, marquez le centre des quatre orifices de montage.
4. A l'aide d'un foret de 3,5 mm (9/64 pouces), percez les quatre orifices de montage.
5. A l'aide d'un foret de 10 mm (3/8 pouces), percez un trou à l'angle du modèle pour
amorcer la découpe de la surface de montage.
6. Avec la scie sauteuse, découpez la surface de montage en suivant l'intérieur des
pointillés indiqués sur le modèle. Utilisez une lime et du papier de verre pour affiner
le contour de l'orifice.
7. Placez la VHF dans la découpe pour vérifier que les quatre orifices de montage sont au
bon endroit. Le cas échéant, faites des marques pour définir le bon emplacement des
quatre orifices. Retirez la VHF de la découpe.
8. Posez le joint à l'arrière de la VHF.
9. Si les caches de montage supérieur et inférieur sont fixés à l'avant de la VHF, retirez-les en les
détachant des côtés.
10. I nsérez la VHF séries 100i/200i dans la découpe.
11. S errez fermement les quatre vis de montage de la VHF dans les trous que vous venez de percer.
remarque : les vis en acier inoxydable risquent de se gripper lorsqu'elles sont vissées dans la fibre de verre et qu'elles sont serrées outre
mesure. Garmin conseille d'appliquer un lubrifiant antigrippant inoxydable à chaque vis avant utilisation.
12. P lacez les caches de montage sur les vis.
Instructions d'installation des VHF séries 100i/00i
Caches
Joint
