CONNEXION DU CÂBLE DE BATTERIE DE DÉMARRAGE

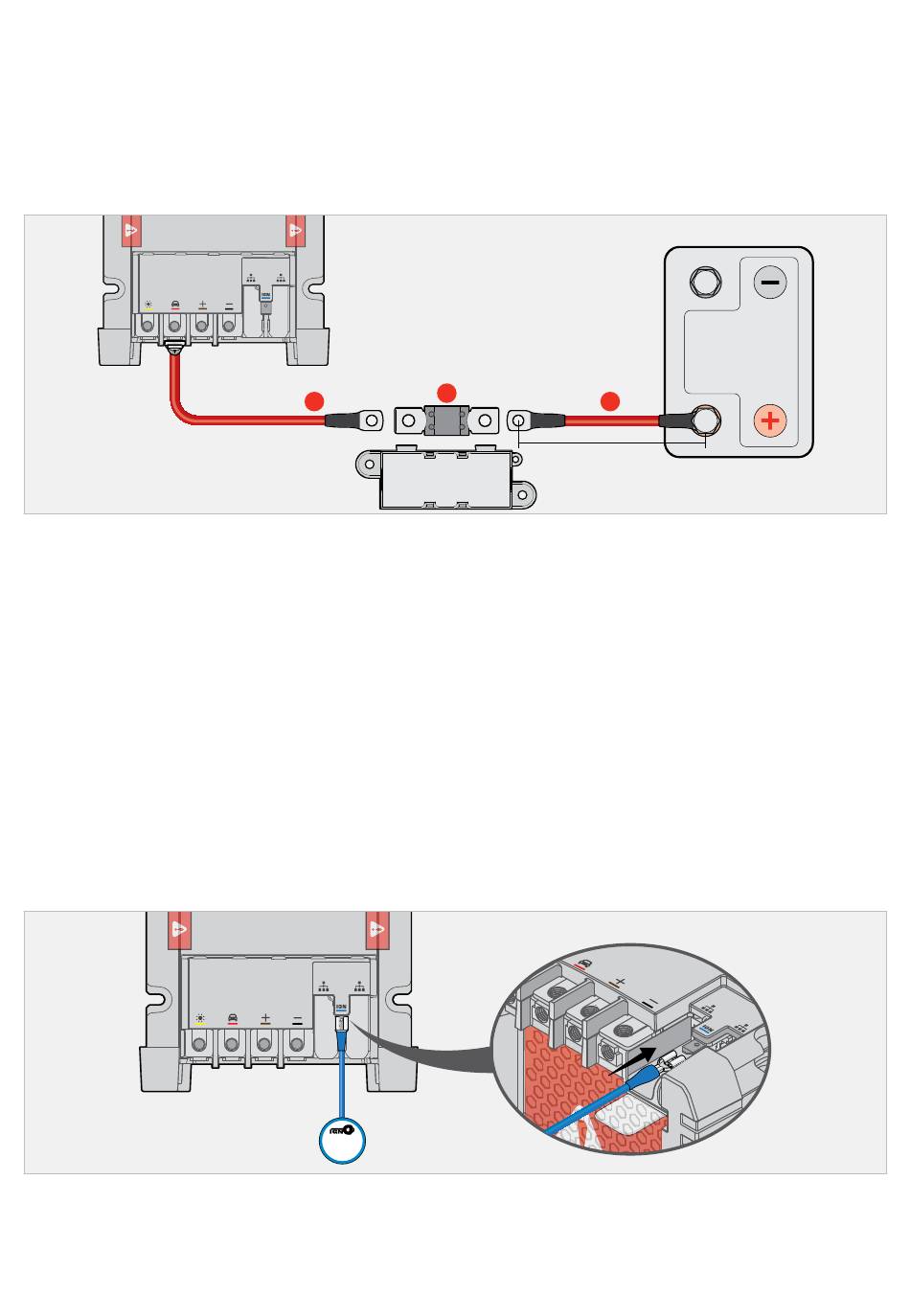

1. Placez un fusible MIDI/MEGA à proximité de la batterie de démarrage (pas plus de 150 mm (6 po) de longueur de câble).
2. Connectez le câble de la batterie de démarrage de l'unité principale à une extrémité du fusible (2) — voir la
pour un calibre approprié des fusibles.
3. Raccordez un câble de dimension adéquate à l'autre extrémité du fusible puis à la borne positive (+) de la batterie de
démarrage.
CONNEXION DU CÂBLE DU DISPOSITIF D'ALLUMAGE DU VÉHICULE
Le câble du dispositif d'allumage du véhicule est utilisé pour permettre la charge à partir de l'entrée de la batterie de
démarrage avec l'allumage. Cette fonctionnalité permet aux véhicules équipés d'alternateurs à tension variable de déclencher
l'entrée DC (batterie de démarrage). Le paramètre d'entrée DC correct doit être sélectionné pour votre système au moyen de
l'affichage dans l'écran « BMS Settings » (PARAMÈTRES BMS) (voir
Selon le type d'alternateur de votre véhicule, connectez le câble du dispositif d'allumage du véhicule :
Alternateur à tension fixe (alternateur standard) — ne pas connecter.
ƒ
Alternateur à tension variable (alternateur intelligent) — se connecter à un point qui est sous tension uniquement
ƒ
lorsque l'allumage est actionné.
Véhicules dotés d'un système d'arrêt-démarrage automatique — connectez le fil du dispositif d'allumage du véhicule
ƒ
à D+ ou au signal de moteur en marche.
Fixez le câble du dispositif d'allumage du véhicule sur le Manager en faisant glisser la cosse FASTON sur la borne du
dispositif d'allumage du véhicule. La cosse FASTON doit être solidement fixée à l'unité principale.
2
Alternateurs à
OU
D+
tension variable
1
3
< 150 mm (6 po)
'Paramètres du chargeur'
page 12
Batterie de
démarrage
(page 35)).
Installation — Câblage | 27
