CONSIDÉRATIONS SUR LA LONGUEUR ET LA DIMENSION DES CÂBLES
Courant maximum prévu
Lors de la sélection des dimensions de câbles de batterie auxiliaire, de masse, de batterie de démarrage et solaires pour
votre installation, tenez compte du courant maximum prévu pour chaque connexion. Le tableau ci-dessous met en évidence le
courant maximal que chaque connexion de câble peut transporter pour chaque modèle Manager.
Borne
Batterie auxiliaire
Masse
Batterie de démarrage
Solaire
Câble de masse
Le câble de masse ne doit pas mesurer plus de 2 m (6 pi 7 po) de longueur et doit être dimensionné pour conduire la pleine
capacité nominale de votre Manager 50/75/100. Voir
Câble de batterie auxiliaire et de démarrage
Les câbles de batteries auxiliaires et de démarrage doivent répondre aux exigences suivantes :
Le câble de batterie auxiliaire ne doit pas mesurer plus de 2 m (6 pi 7 po) de longueur.
ƒ
ƒ
Les deux câbles doivent être dimensionnés pour conduire le courant maximal configuré des bornes de batterie auxiliaire et
de démarrage.*
Les deux câbles doivent être protégés par un fusible. Reportez-vous à la
ƒ
l'unité principale' (page 12)
*REMARQUE : Le courant maximal entrant dans la batterie auxiliaire (Max Charge Current (Courant de charge maximal))
et le courant de décharge maximal de la batterie de démarrage (DC Current Limit (Limite de courant DC)) peuvent être
configurés par l'intermédiaire de l'affichage ou de l'application de configuration (voir
et
'Paramètres du chargeur'
Ne reconfigurez pas les courants maximum au-dessus de la dimension du câble et du calibre du fusible installés. Pensez à
utiliser la fonction de verrouillage de l'utilisateur final dans l'application de configuration (voir
finaux'
(page 38)).
Câble solaire
Le câble solaire doit être dimensionné pour transmettre le courant de court-circuit de votre/vos panneau(x) solaire(s), qu'il
soit inférieur ou supérieur au courant d'entrée solaire maximum du Manager. Pour plus d'informations sur la connexion de
plusieurs panneaux solaires dans votre installation, voir
REMARQUE : Lors de la connexion de l'unité principale à un panneau solaire, assurez-vous que le câble solaire reliant
l'unité principale au panneau solaire est doublement isolé pour un fonctionnement sûr (et pour être conforme à la norme AS/
NZS 3001.2).

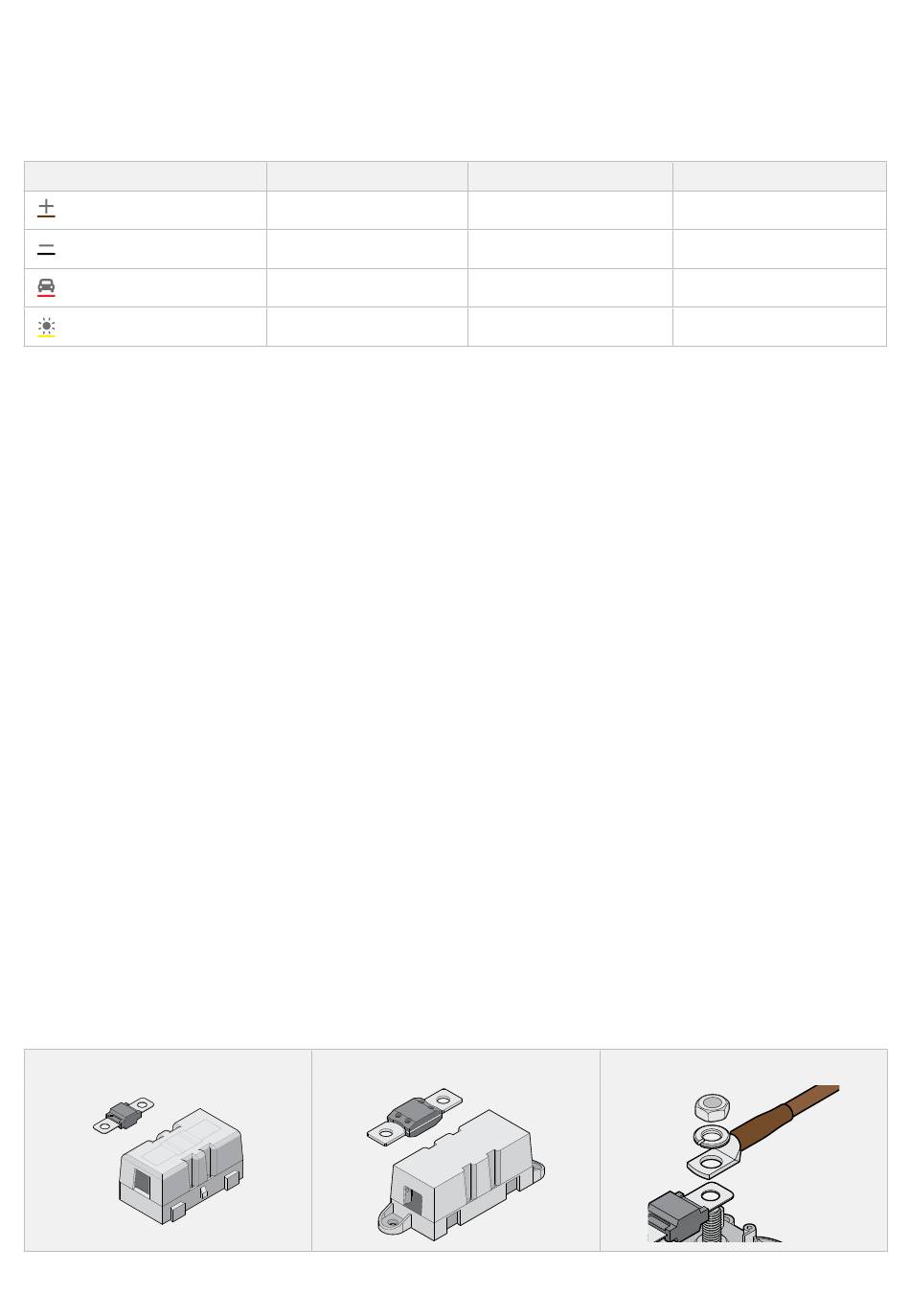

FUSIBLES
Des fusibles sont nécessaires pour la connexion des batteries auxiliaire et de démarrage et doivent être situés à 150 mm
(6 po) de la borne positive (+) de la batterie.
Fusible MIDI avec porte-fusible
BMS12050
50 A
55 A
55 A
55 A
'Sélection des câbles et des fusibles de l'unité principale'
pour le calibre des fusibles et autres informations.
(page 35)).
Fusible MEGA avec porte-fusible
BMS12075
75 A
82 A
82 A
82 A
section 'Sélection des câbles et des fusibles de
'Connexion de plusieurs panneaux solaires'
BMS12100
100 A
110 A
110 A
110 A
'Configuration de l'affichage' (page 33)
'Verrouillage pour les utilisateurs
(page 29).
Ensemble de fusibles
Planification du système | 11
(page 12).
