INSTALLATION — CÂBLAGE
AVERTISSEMENT : N'effectuez aucun branchement de câbles ou raccordement électrique lorsque le
dispositif d'allumage du véhicule est actif ou que l'alimentation AC est connectée, car il existe un risque de
blessures, d'endommagement du véhicule et de la batterie auxiliaire. N'utilisez pas l'entrée AC du Manager si le
cordon électrique est endommagé. L'utilisation d'un cordon électrique d'entrée AC non d'origine ou endommagé
peut entraîner un risque d'incendie, de choc électrique ou de blessure pour les personnes. Si le cordon
d'alimentation est endommagé, il doit être remplacé par un ensemble ou un cordon électrique spécial disponible
auprès du fabricant ou de l'agent de service. Le raccordement à l'alimentation électrique AC doit être effectué
sur une prise de courant mise à la terre.
ATTENTION :
Des dommages au câblage peuvent entraîner une défaillance du Manager et des systèmes électriques du
ƒ
véhicule. Assurez-vous que le câblage est exempt d'arêtes vives ou de pièces mobiles et qu'il dispose de
suffisamment de jeu pour permettre la flexion. REDARC recommande d'utiliser des conduits et des attaches
de câbles ou des tubes fendus pour acheminer le câblage.
Assurez-vous que la dimension de câble et le calibre de cosse correspondent à l'application. Le choix
ƒ
d'une dimension de câble et d'un calibre de cosse incorrects peut blesser l'installateur ou l'utilisateur et/
ou endommager la batterie auxiliaire ou d'autres équipements installés dans le système. Il relève de la
responsabilité de l'installateur de vérifier la dimension du câble lors de l'installation de Manager.

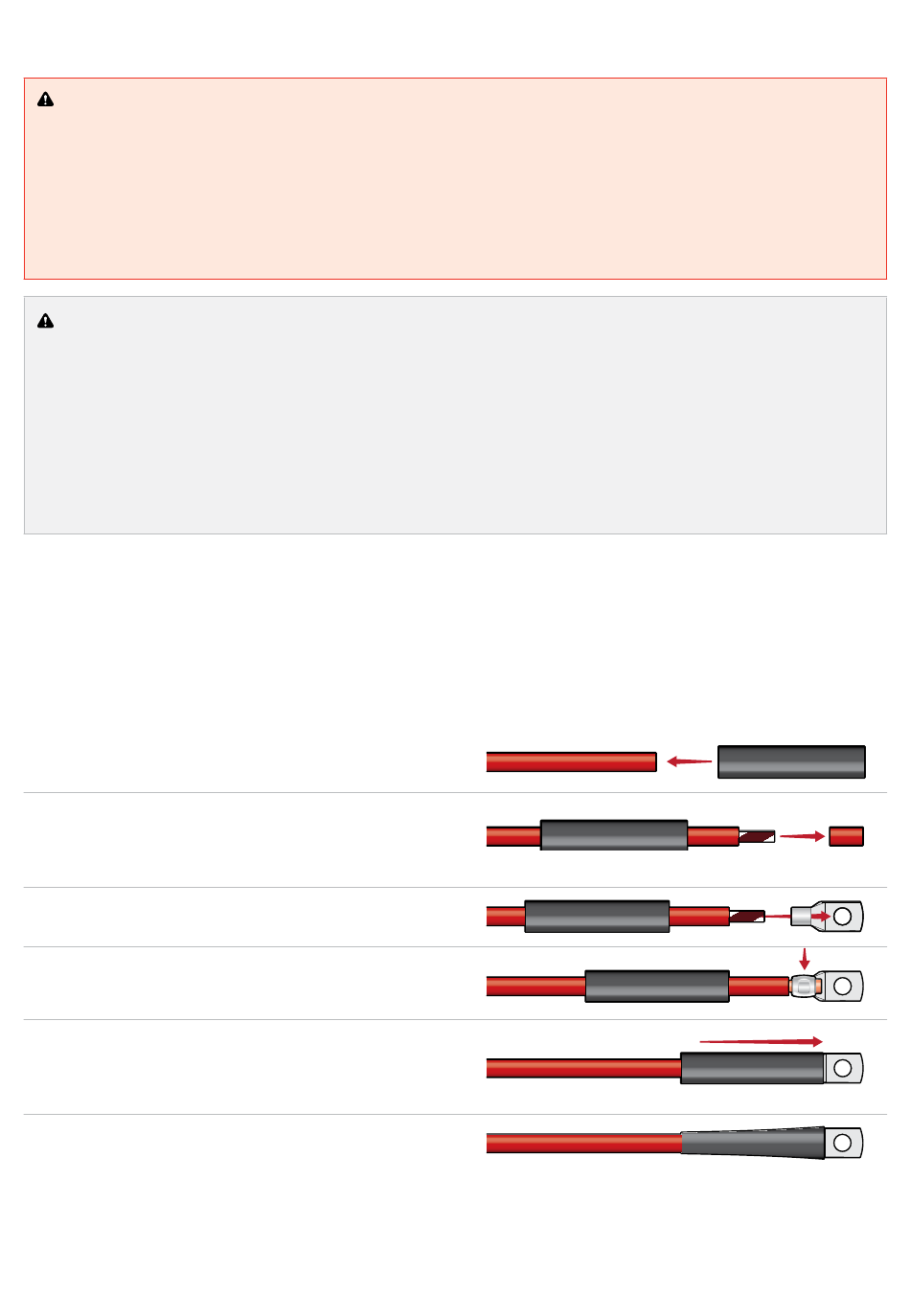

ENSEMBLE COSSE ET GAINE THERMORÉTRACTABLE
Avant d'effectuer toute connexion, assemblez chaque câble avec une cosse de calibre approprié à l'aide d'une gaine
thermorétractable comme illustré ci-dessous.
REDARC recommande d'utiliser une gaine thermorétractable, car elle protège la connexion du câble et des cosses contre les
environnements rigoureux, les bords tranchants et l'abrasion.
1. Faites glisser la gaine thermorétractable sur le câble.
2. Dénudez suffisamment l'extrémité du câble pour que
l'isolant ne pénètre pas dans le tube de la cosse une
fois l'insertion terminée.
3. Insérez les fils dénudés dans le tube de la cosse.
4. Sertissez la cosse à l'aide de l'outil de sertissage qui
convient.
5. Faites glisser la gaine thermorétractable pour recouvrir
partiellement la cosse. Laissez la languette de la cosse
visible.
6. Rétrécissez la gaine thermorétractable.
