CONSIDÉRATIONS AVANT L'INSTALLATION
EXIGENCES DE MASSE COMMUNE
Pour un fonctionnement correct du système, l'unité principale, le contrôleur de batterie et tous les autres composants de votre
configuration doivent partager un point de masse électrique commun. Cela peut être réalisé en connectant toutes les masses
à une barre omnibus de masse commune ou par une connexion de bonne qualité au châssis du véhicule (le cas échéant).
UTILISATION D'UNE BARRE OMNIBUS DE MASSE COMMUNE
Tenez compte de l'emplacement de la barre omnibus, en vous assurant qu'elle est montée dans un emplacement central pour
éviter des longueurs de câble excessives. La barre omnibus de masse commune doit être capable de supporter toutes les
charges de courant – voir
UTILISATION DU CHÂSSIS DU VÉHICULE
Des connexions électriques de bonne qualité sur un châssis ne peuvent être obtenues que si la connexion est exempte
de peinture, protégée contre la corrosion et dotée d'une fixation appropriée. La masse commune doit avoir une connexion
électrique robuste au point de mise à la masse de la batterie.
EXIGENCES RELATIVES AU DISPOSITIF D'ALLUMAGE DU VÉHICULE
Type d'alternateur du véhicule
Si vous disposez d'une tension variable (alternateur intelligent), la connexion du dispositif d'allumage du véhicule sera
nécessaire pour que le Manager fonctionne correctement. Identifiez le type d'alternateur de votre véhicule en recherchant une
sonde de température batterie sur la batterie de démarrage de votre véhicule, comme illustré ci-dessous.
Type de connexion
Si une connexion de dispositif d'allumage du véhicule est requise pour votre installation, utilisez une cosse FASTON de
6,35 mm (0,25 po).

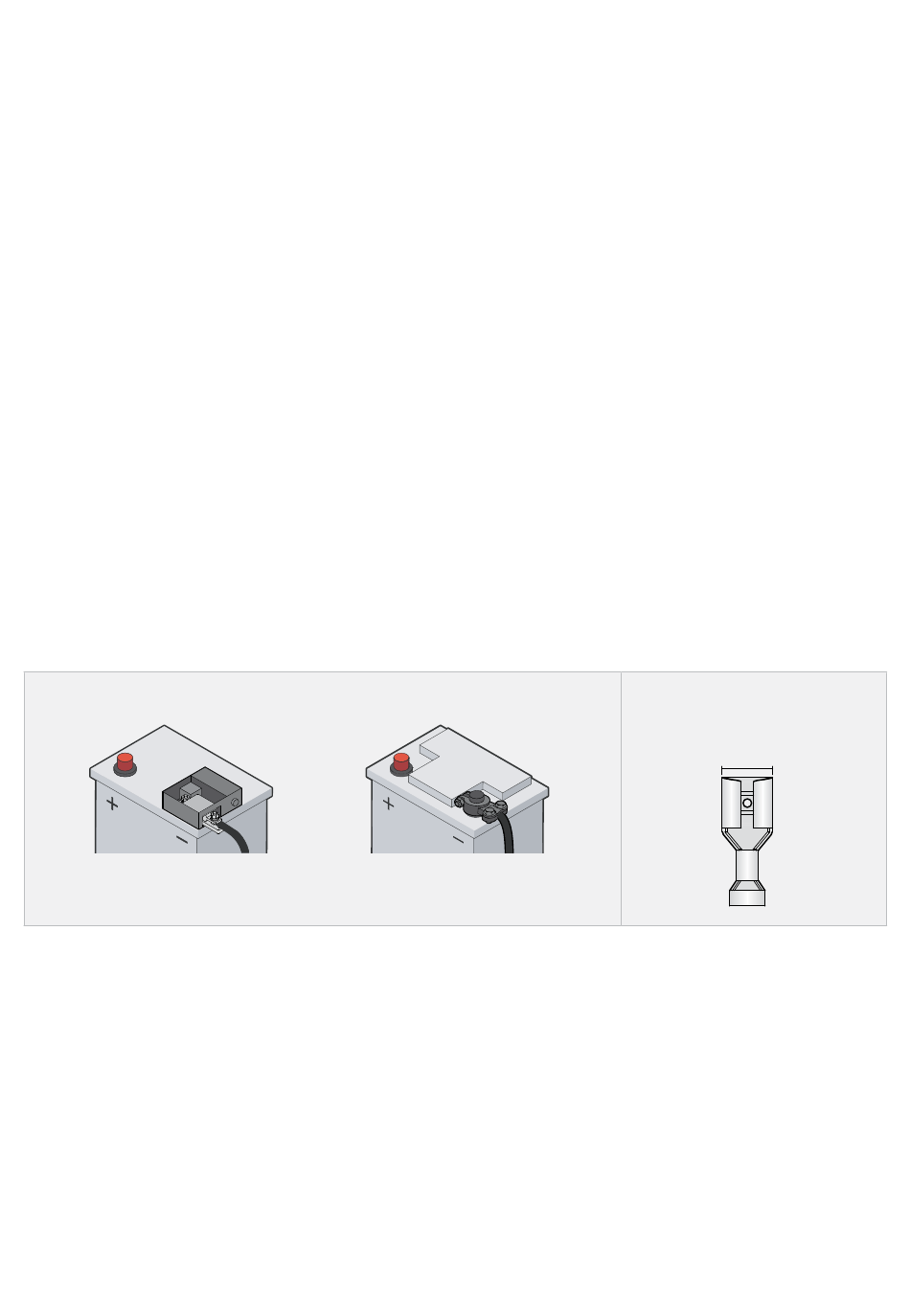

Cosse de batterie avec capteur
(alternateur intelligent)
14 | Planification du système
'Configuration typique du Manager' (page 9)
Type d'alternateur du véhicule
Cosse de batterie standard
pour plus d'informations.
(alternateur standard)
Type de connecteur
6,35 mm
(0,25 po)
