Montage D1Cb
Installation électrique en
3.4.2
montage mural
REMARQUE !
Orifices taraudés
Percer des orifices taraudés avec un
outil approprié en fonction du nombre
de câbles ( Æ env. 4 mm).
–
Des outils sont destinés à faciliter
le perçage des orifices taraudés

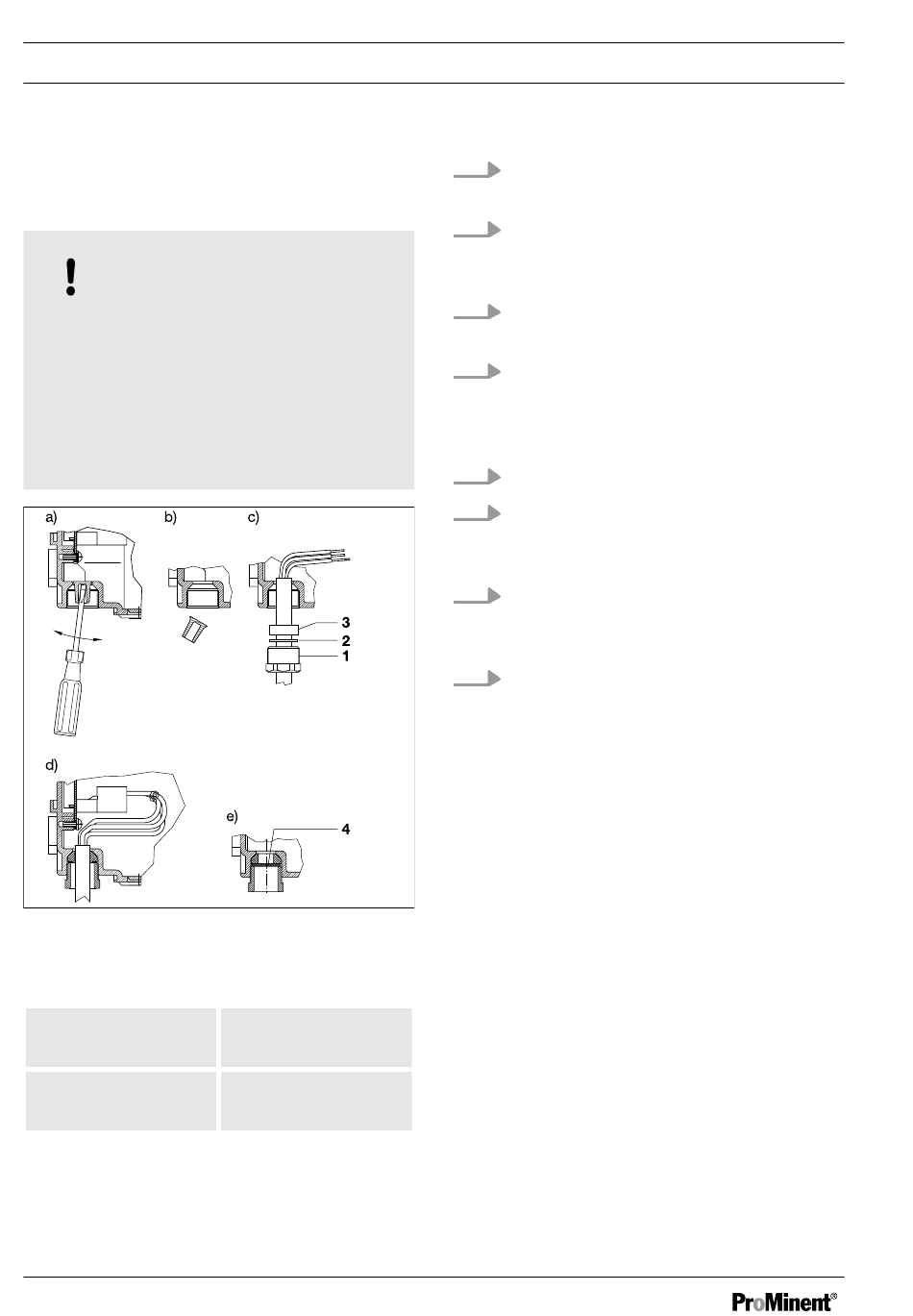

Fig. 7: Perçage des orifices taraudés
1. Raccord à
visser M20x1,5
3. Rondelle d'étan‐
chéité M20
28
A0014
2. Bague de ser‐
rage M20
4. Rondelle borgne
M20
1.
Dénuder le câble sur une longueur
suffisante
2.
Insérer le raccord à visser (1), la
bague de serrage (2) et la rondelle
d'étanchéité (3) sur le câble
3.
Introduire le câble et les pièces
ajoutées dans l'orifice taraudé
4.
Redresser le câble et l'insérer jus‐
qu'à ce que la longueur disponible à
l'intérieur du boîtier du régulateur
soit suffisante
5.
Visser et serrer le raccord à vis
6.
Couper les fils du câble jusqu'à la
longueur totale exacte requise et
les dénuder sur 8 mm environ
7.
Ajouter des douilles d'extrémité sur
les fils des câbles. Voir
Ä à la page 31
8.
Raccorder les fils des câbles aux
bornes conformément au plan des
connexions électriques
Les orifices taraudés percés peuvent être
refermés avec des rondelles borgnes M20
(4).
Les raccords à visser M12x1,5 et les
contre-écrous en laiton fournis sont uti‐
lisés pour les 4 passages de la rangée
avant.
