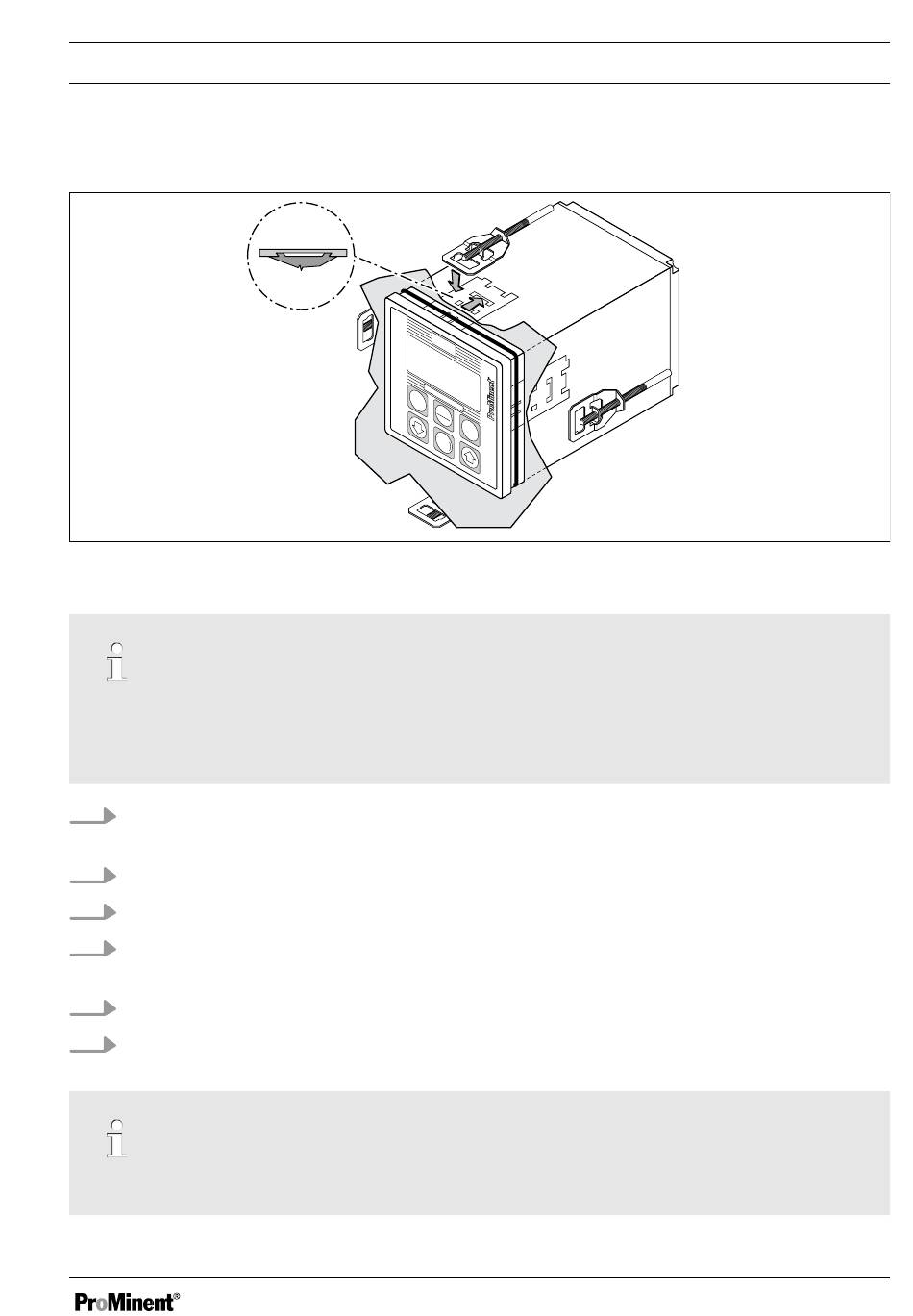

Réaliser les évidements :
Fig. 17: Visser la tige filetée vers l'avant
Un gabarit de perçage/poinçonnage à l'échelle 1:1 est joint comme aide au montage.
Grâce à cela le positionnement de l'appareil sur le tableau est réalisé d'une façon
optimale.
1.
Aligner le gabarit de perçage/poinçonnage dans la position appropriée à l'aide d'un
niveau à bulle et fixer
2.
Marquer les coins avec un poinçon et percer avec un foret de Ø 6 mm
3.
Puis détourer les cloisonnements intermédiaires avec une scie sauteuse
4.
Rectifier proprement les surfaces jusqu'à obtenir la dimension dans les tolérances
indiquées.
5.
Ébavurer ensuite proprement les arêtes
6.
Contrôler la position du joint avant d'insérer l'appareil dans l'évidement du tableau
(doit adhérer au collet avant)
Degré de protection IP54
D 1
C
D U
L C
O M
E T
E R
®
S T O
P
S T A
R T
Montage D1Cc
A0697
