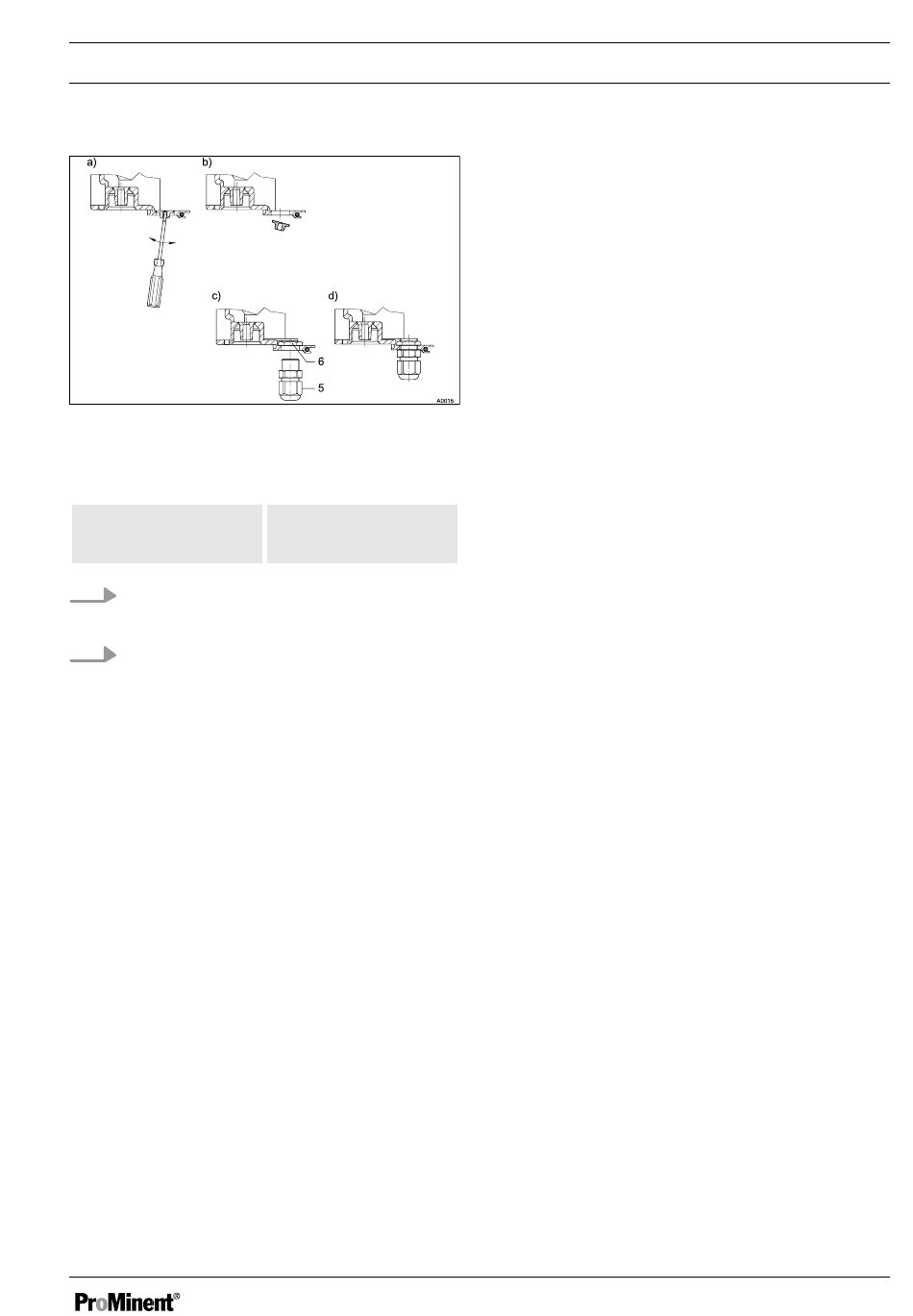

Fig. 8: Raccord à visser M12x1,5
5. Raccord à
visser M12x1,5
1.
Poser le contre-écrou M12x1,5 (6)
à l'intérieur
2.
Monter le raccord à visser M12x1,5
(5) par l'extérieur, puis le serrer
Installation électrique en
3.4.3
montage encastré
Les étapes à suivre correspondent à
celles de la section « Installation élec‐
trique en montage mural ». Voir
pitre 3.4.2 « Installation électrique en
montage mural » à la page 28
Par contre, en montage mural, seule la
rangée arrière des orifices taraudés
(M20x1,5) doit être utilisée. La rangée
avant (M12x1,5) se trouve à l'extérieur du
tableau.
Le raccord est réalisé conformément au
plan des connexions électriques. Voir
Ä Chapitre 3.4.7 « Plan des conne‐
xions » à la page 33
6. Contre-écrou
M12x1,5
Ä Cha‐
Montage D1Cb
29
