Description de fonctionnement
2.2.2
Séparation galvanique
AVERTISSEMENT !
Basse tension de protection / Tension du secteur
Conséquence possible : mort ou blessures extrêmement graves.
Si le relais 1 ou 2 est utilisé avec la basse tension de protection, les autres relais ne
doivent pas être raccordés à la tension du secteur.
Entrée de température /
Entrée de contact /
Entrée mA /
Entrée pH /

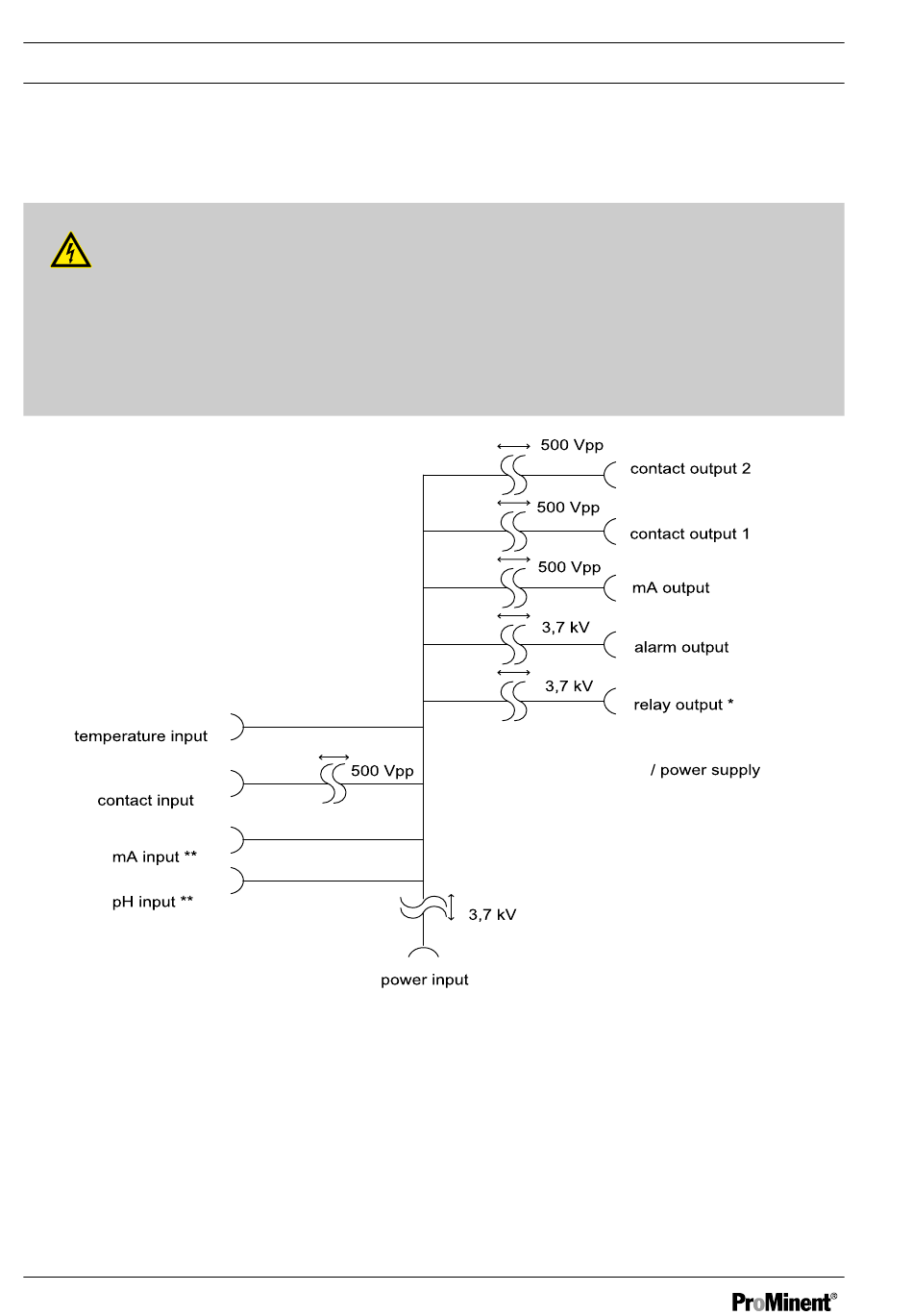

Fig. 2: Séparation galvanique
*
Si le relais 1 ou 2 est utilisé avec la basse tension de protection, les autres relais ne
doivent pas être raccordés à la tension du secteur.
**
Pas de séparation galvanique entre l'entrée mA et mV et l'entrée de température.
20
Raccordement au secteur
Entrée secteur /
Sortie à contact 2 /
Sortie à contact 1 /
Sortie mA /
Sortie d'alarme /
Sortie relais 1-2 * /
